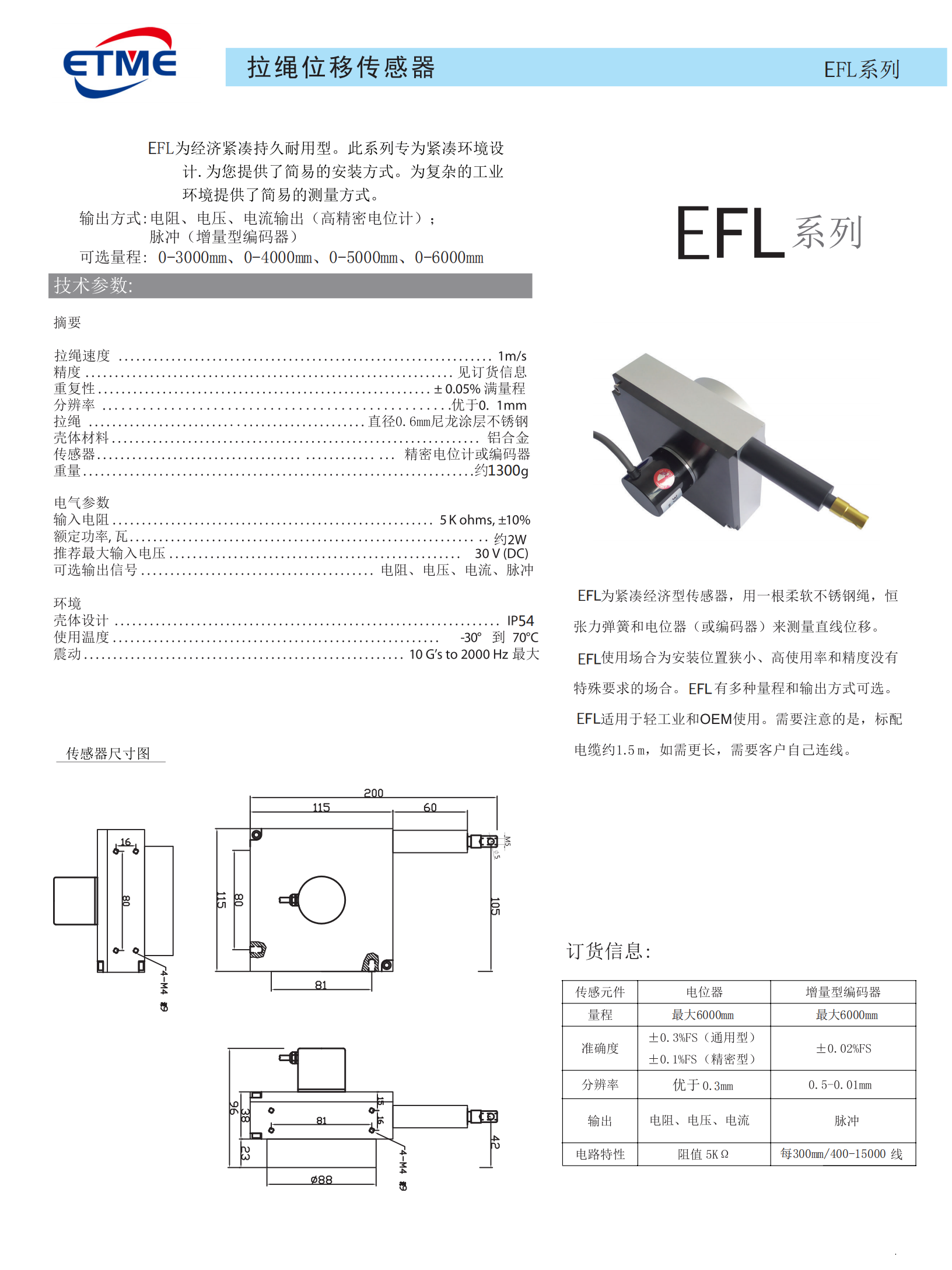

拉绳位移传感器（螺纹安装型）EFL型

拉绳位移传感器（又称拉线位移传感器、拉绳编码器）通过测量拉绳伸出的长度来确定位移，内部由拉绳、卷线轮、发条弹簧、角度传感器（电位器/编码器）组成。工作原理：当被测物体运动时，拉动拉绳伸出，带动卷线轮旋转，卷线轮带动角度传感器旋转，角度传感器输出与旋转角度成正比的电信号，由于拉绳伸出长度与卷线轮旋转角度成正比（L=R×θ），因此输出信号与位移成正比。特点：

1. 测量范围广：从50mm到50000mm（50米），覆盖小行程到超长行程安装方便：传感器本体固定，拉绳端部与运动部件连接，无需精密对中，允许一定角度偏差成本低：相比长行程光栅尺、磁致伸缩传感器，拉绳传感器成本低很多精度适中：线性精度±
2. 05%FS至±
3. 5%FS，适合一般工业测量和控制输出多样：电阻（电位器）、电压（0-5V/0-10V）、电流（4-20mA）、数字（SSI/RS485/CANopen）、脉冲（增量编码器）寿命长：理论寿命500万次往复（电位器型），编码器型寿命更长（>1000万次）。广泛应用于液压油缸、起重机械、输送设备、水利工程、工程机械、舞台机械、电梯等领域。

拉绳位移传感器的主要性能指标：

1. 量程范围：微型50-500mm，小型500-2000mm，中型1000-5000mm，大型5000-15000mm，超大型15000-50000mm（50米）线性精度：精密型±
2. 05%FS（电位器+精密卷线轮），标准型±
3. 1%FS，经济型±
4. 2%FS至±
5. 5%FS重复精度：±
6. 005%FS至±
7. 02%FS分辨率：电位器型理论无限（模拟输出），编码器型取决于编码器分辨率（1000-10000脉冲/圈，对应
8. 01-
9. 1mm）输出信号：电阻输出0-5kΩ/0-10kΩ（3线制），电压输出0-5V/0-10V/±5V/±10V（3线制），电流输出4-20mA（2线制/3线制），数字输出SSI/RS485 Modbus/CANopen，脉冲输出增量编码器（A/B/Z相，NPN/PNP/差分）拉绳速度：标准型≤1m/s，高速型≤3m/s，超高速型≤10m/s（需特殊设计）拉绳加速度：标准型≤5m/s²，高速型≤20m/s²拉绳拉力：通常5-30N（取决于型号和量程），确保拉绳伸直但不会拉坏被测物工作温度：标准型-20℃至+70℃，工业型-40℃至+85℃，低温型-40℃，高温型+100℃（需特殊润滑）防护等级：IP54（标准，通风型），IP65（密封型），IP67（全密封，防水型）寿命：电位器型500万次往复（理论），编码器型>1000万次（机械寿命），拉绳寿命>100万次（取决于使用条件）温漂：零点温漂≤
10. 01%FS/℃，灵敏度温漂≤
11. 02%FS/℃。选型根据量程、精度、输出信号、速度、环境等确定。

拉绳位移传感器安装和使用注意事项：1.安装方式：传感器本体通过法兰、支架或螺纹固定在固定部件上，确保安装牢固，无晃动；拉绳端部通过挂钩、吊环、螺纹或夹具与运动部件连接，确保连接牢固，不会脱落

1. 拉绳方向：拉绳伸出方向应尽量与运动方向一致，允许角度偏差≤±3°（标准型），角度偏差过大会增加拉绳磨损并降低精度；长行程（>3m）建议使用导向轮或导向管，确保拉绳路径正确
2. 行程余量：拉绳最大伸出长度不应超过额定量程的90%，预留10%余量，避免拉绳完全拉出导致弹簧失效或拉绳脱落；拉绳缩回时不应完全卷入，至少留1-2圈在卷线轮上，避免拉绳端部脱开
3. 速度和加速度：拉绳运动速度和加速度不应超过额定值，高速运动会增加拉绳磨损、降低寿命，甚至导致拉绳断裂或卷线轮失控；频繁高速往复运动建议选用高速型或编码器型
4. 拉绳保护：避免拉绳与尖锐物体摩擦，防止断绳；避免拉绳接触腐蚀性液体或气体，防止腐蚀；避免拉绳承受侧向力或重物挤压，防止变形；长行程拉绳建议使用防护套管或导向槽
5. 环境要求：工作温度在额定范围内，避免高温（>70℃标准型）导致润滑失效和塑料件老化，避免低温（<-20℃）导致拉绳变硬和弹簧力变化；避免潮湿、粉尘、腐蚀环境，如无法避免应选用IP65/IP67密封型；避免强电磁干扰（特别是编码器输出型），使用屏蔽电缆，屏蔽层单端接地
6. 接线：根据输出信号类型正确接线，电位器/电压/电流输出注意电源极性和信号极性，编码器输出注意A/B相序（正反转方向）和Z相（零点），数字输出（RS485/CANopen）注意通信参数（波特率、地址、协议）；使用合适线径的电缆，接线端子拧紧，避免松动
7. 校准：电位器型建议每年校准一次零点和满量程，编码器型无需定期校准（绝对值型），增量型需每次上电回零；如发现测量偏差，检查安装是否松动、拉绳是否磨损、是否需要校准
8. 维护：定期检查（建议每月一次）安装是否松动、拉绳是否磨损或断丝、接头是否牢固、接线是否老化、密封是否完好；定期清洁拉绳和出口处，避免积灰和油污；定期检查弹簧力是否正常（拉绳能否自动缩回），如弹簧力减弱应及时更换；易损件（拉绳、电位器、密封圈）定期更换，建议每2-3年或根据动作次数更换。提供安装和维护技术指导。

拉绳位移传感器的输出信号类型和接线方式：1.电阻输出（电位器型）：0-5kΩ或0-10kΩ，3线制（电阻轨两端+滑动端），接线：红色（电源+，接激励电压正极）、黑色（电源-，接激励电压负极）、绿色（信号+，接滑动端，输出与位移成正比的电阻或电压）；注意：电阻输出型需外接激励电压（通常DC 5V或10V），输出为电阻信号或分压电压信号，负载阻抗应≥10kΩ

1. 电压输出（内置信号调理）：0-5V、0-10V、±5V、±10V，3线制，接线：红色（电源+，DC 24V或12V，根据传感器要求）、黑色（电源-，0V）、绿色（信号+，电压输出）、屏蔽层（单端接地）；注意：电压输出型负载阻抗≥10kΩ，长距离传输（>50米）建议使用电流输出或数字输出
2. 电流输出（内置信号调理）：4-20mA，2线制（回路供电）或3线制，2线制接线：电源+（DC 24V）→ 传感器+，传感器- → PLC模拟量输入+，PLC模拟量输入- → 电源-，形成回路；3线制接线：红色（电源+，DC 24V）、黑色（电源-，0V）、绿色（信号+，4-20mA输出）；注意：电流输出型负载≤500Ω（24V供电时），传输距离可达1000米，抗干扰能力强，适合工业现场
3. SSI输出（绝对值编码器型）：同步串行接口，6线制，接线：电源+（棕，DC 24V或5V）、电源-（蓝，0V）、时钟+（黄）、时钟-（黄/黑）、数据+（绿）、数据-（绿/黑）、屏蔽层（单端接地）；注意：SSI输出需配SSI接口模块（如西门子SM338），配置时钟频率（通常100kHz-1MHz）和数据位（24位/25位），传输距离≤200米
4. RS485/Modbus RTU输出：4线制，接线：电源+（红，DC 24V）、电源-（黑，0V）、A+（黄，RS485 A）、B-（绿，RS485 B）、屏蔽层（单端接地）；注意：RS485总线两端接120Ω终端电阻，最多接32个节点（标准）或128个节点（中继），传输距离最远1200米（1200bps），配置波特率（9600-115200）、从站地址、Modbus协议
5. CANopen输出：4线制，接线：电源+（红，DC 24V）、电源-（黑，0V）、CAN_H（黄）、CAN_L（绿）、屏蔽层（单端接地）；注意：CAN总线两端接120Ω终端电阻，最多接127个节点，传输距离最远5000米（125kbps），配置节点ID和波特率，使用EDS/DCF文件配置
6. 增量编码器输出：6线制（NPN/PNP）或8线制（差分RS422），接线：电源+（棕，DC 5V/12V/24V）、电源-（蓝，0V）、A相（黑）、B相（白）、Z相（橙，零点）、NPN型公共端（0V）、PNP型公共端（24V）、屏蔽层（单端接地）；注意：增量编码器输出为脉冲信号，需配高速计数器模块，A/B相序决定正反转方向，Z相为零点脉冲（每圈一个），最高响应频率取决于编码器和计数器（通常100kHz-1MHz）。提供接线技术指导和配套接口模块。

拉绳位移传感器典型应用场景：

1. 液压系统：液压缸/气缸行程检测和闭环控制（注塑机、压铸机、液压机、工程机械），长行程油缸（>1m）特别适合使用拉绳传感器起重机械：起重机起升高度检测、小车运行行程检测、臂架伸缩长度检测、变幅角度检测，港口机械、龙门吊、汽车吊、履带吊输送设备：皮带机跑偏检测、提升机高度检测、堆取料机位置检测、分拣机位置控制水利工程：闸门开度检测、水轮机导叶开度控制、水位监测、大坝变形监测、船闸位置控制工程机械：挖掘机大臂/小臂/铲斗油缸行程检测、推土机铲刀高度控制、摊铺机熨平板位置调节、压路机振动频率检测舞台机械：舞台升降高度检测、吊杆位置控制、幕布开合检测、转台角度检测、车台位置控制电梯和升降设备：电梯轿厢位置检测（备用）、升降平台高度控制、升降机行程检测、立体车库位置检测测试测量：材料试验机位移测量、振动台位移检测、疲劳试验机位移反馈、汽车碰撞试验位移测量、结构健康监测其他：门窗开合检测、机器人手臂位置反馈、医疗设备位置控制、农业机械位置检测、军事装备位置检测。选型建议：
2. 量程选择：根据实际最大行程选择，建议实际行程在额定量程的20%-90%范围内，避免超程精度选择：精密控制（如注塑机、测试设备）选用±
3. 05%FS精密型，一般控制（如液压缸、起重机）选用±
4. 1%FS标准型，一般监测（如水位、位置）选用±
5. 2%-
6. 5%FS经济型输出选择：直接接入PLC模拟量模块选用4-20mA或0-10V，长距离传输选用4-20mA或RS485，高精度和多传感器系统选用SSI或CANopen，需要高速响应选用增量编码器速度选择：一般运动（<
7. 5m/s）选用标准型，中速运动（
