位移传感器与PLC接线不匹配怎么办？不同线制接线方法详解

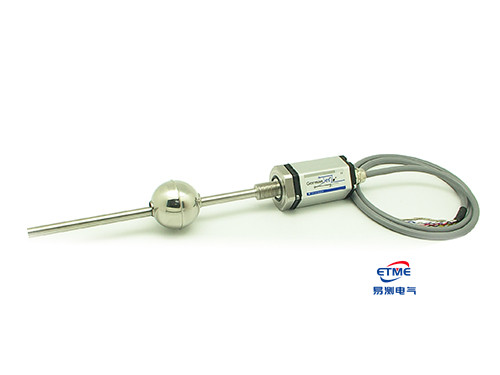

位移传感器与PLC之间的接线不匹配是现场常见的问题，主要表现为传感器输出类型与PLC输入模块不兼容。以下是不同线制传感器的接线方法：

• 两线制传感器（最常见于4-20mA输出）：两根线分别接电源正极和信号输出，电流环路同时为传感器供电和传输信号。接线时将传感器的正极线接PLC模拟量模块的AI+端子，负极线接AI-端子。PLC模块内部的24V电源为回路供电。
• 三线制传感器（0-10V和部分4-20mA）：三根线分别为电源正（棕色）、公共端（蓝色）和信号输出（黑色）。将电源正接PLC或外部24V电源正极，公共端接电源负极和PLC模块COM端，信号线接PLC的AI+端子。
• 四线制传感器：四根线分别为电源正、电源负、信号正、信号负。电源线单独接24V电源，信号线接PLC模拟量模块。四线制传感器信号与电源完全隔离，抗干扰能力最强。
• SSI数字量传感器：通常需要5根线：电源正、电源负、时钟+、时钟-、数据+、数据-（实际为6线）。将传感器SSI接口的时钟线接PLC SSI模块的时钟输出端，数据线接数据输入端。

如果传感器输出类型与PLC模块不匹配，可采用以下转接方案：增加信号隔离变送器（如4-20mA转0-10V）；更换PLC模拟量模块（如从电压输入模块改为电流输入模块）；或更换传感器输出信号类型（多数品牌支持输出类型定制）。
