本安防爆磁致伸缩液位传感器模拟量输出

17EX 系列本安防爆磁致伸缩液位传感器

产品概述

17EX 系列本安防爆磁致伸缩液位传感器是专为存在爆炸性气体环境的危险区域设计的位移/液位测量产品。产品严格按照 GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB 3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》等国家防爆标准本安型要求设计制造，防爆标志 Ex ia IIC T5 Ga。产品适用于石油、化工、天然气、制药等行业的液位与位移安全测量。

产品特点

17EX 系列采用非接触式磁致伸缩测量技术，能提供高精度、高可靠性、长寿命的位移/液位测量。产品设计为本安型，电子部件采用低能量设计，配合经认证的安全栅使用，可在危险区域安全运行。传感器具有无磨损、抗振、防尘、防潮等特点，适用于恶劣工业环境。

技术规格

电气与环境参数

防爆认证

17EX 系列符合国家防爆标准 GB 3836.1-2010、GB 3836.4-2010 及 GB 3836.20-2010 的相关要求。

产品防爆标志为 Ex ia IIC T5 Ga。安装和使用时必须与经认证的安全栅配套，不得随意更改本安回路参数。

安装与接线

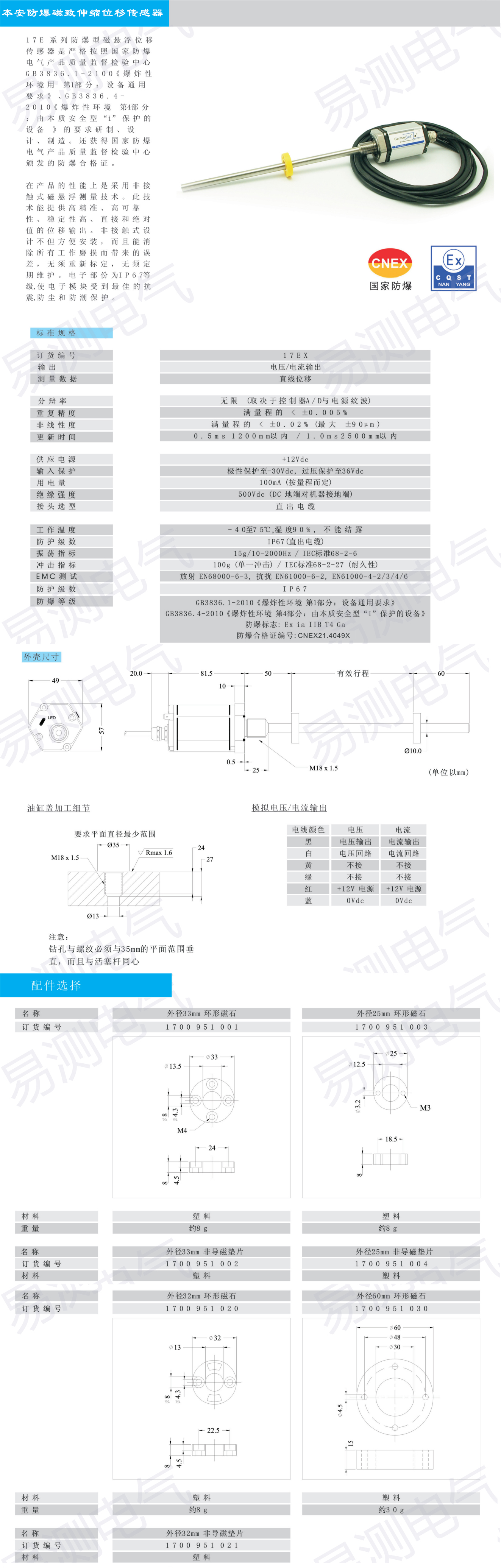

产品尺寸图及安装说明显示，17EX 系列传感器外形尺寸紧凑，可通过 M18×1.5 螺纹或法兰安装。输出引线按功能色分，典型包括 +24VDC、信号输出、信号地等。本安回路接线必须使用经认证的电缆和密封接头，并保持可靠的接地连续性。防爆区域与非防爆区域之间的接线必须通过安全栅隔离。

配件选择

17EX 系列可选配多种安装附件，包括环形磁石、非导磁垫片、法兰安装支架等。配件材质多为塑料或金属，可根据油缸活塞尺寸和安装方式选择。

使用注意事项

本安防爆设备必须与经认证的关联设备（安全栅）配套使用，不得随意更改本安回路参数。安装场所应符合设备防爆标志所对应的气体组别和温度组别。电缆引入装置应保持密封良好，防止可燃气体进入设备内部。维修和更换配件必须由具备防爆资质的人员进行，不得使用非防爆替代件。

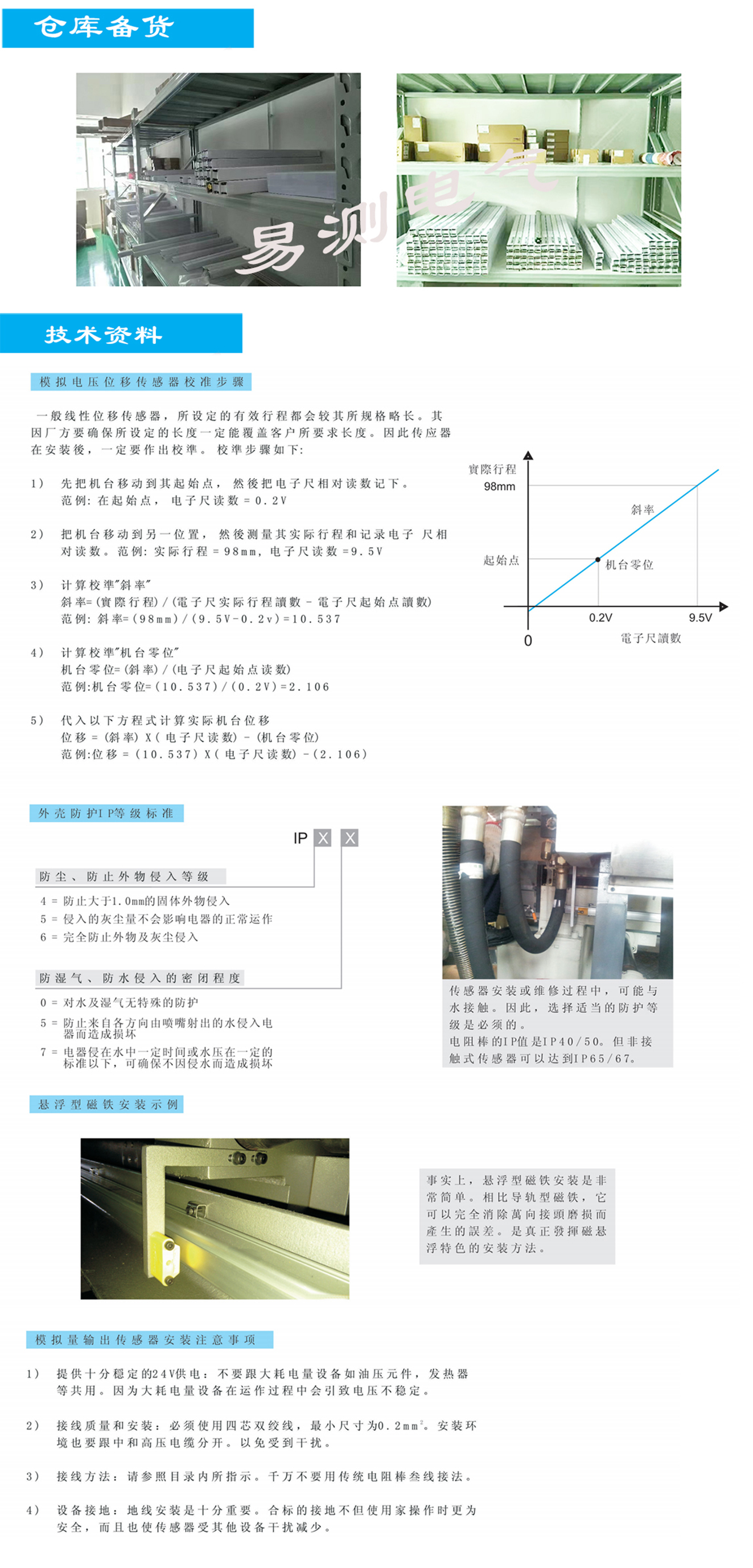

注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。

Ex ia IIC T5 Ga 对应的危险区域与安全栅

Ex ia 属本安型，Ga 是设备保护级别最高的一档，对应 0 区，也适用于 1 区、2 区；IIC 覆盖氢气、乙炔这类气体组别，T5 是温度组别。这类设备在危险区里必须配合经认证的安全栅使用，本安侧与非本安侧之间的接线要通过安全栅隔离，回路参数不能自己改：限压限流的数值一变，本安特性就不成立了。现场检修换件同理，要用同规格的本安件。

17EX 的 M18×1.5 螺纹安装与随货配件

17EX 外形紧凑，可用 M18×1.5 螺纹或法兰安装，可选环形磁石、非导磁垫片、法兰安装支架等配件，按油缸活塞尺寸挑。输出引线按功能色分，典型是 +24VDC、信号输出、信号地。液位测量时磁环要能自由随液面升降，别被罐内铁磁构件吸住；电缆引入装置保持密封，防止可燃气体进到壳体内。非线性度满量程小于 ±0.05%（最小 ±60μm），重复精度满量程小于 ±0.001%（最小 ±2.5μm）。

本安防爆磁致伸缩液位传感器 Ex ia IIC T5 Ga 的安全栅配套

• 本安防爆磁致伸缩液位传感器标 Ex ia IIC T5 Ga，可用在 0 区，也适用 1 区、2 区。
• 必须配经认证的安全栅使用，本安侧与非本安侧之间隔离，回路参数不得擅改。
• 输出为电流电压模拟量，测量数据是直线位移/液位，分辨率取决于控制器或 PLC。
• 电源 +24Vdc、用电量 120mA，防护 IP67，工作温度 -40 至 +75℃不能结露。
• 可走 M18×1.5 螺纹或法兰安装，配件有环形磁石、非导磁垫片、法兰支架。
