智能制造产线位移传感器选型与实施要点

智能制造产线位移传感器选型，说到底就三步：先定测什么、要多准，再定用哪种原理和多大行程，最后定输出信号怎么接进控制系统。三步顺序不能颠倒，一颠倒就容易出返工——设备装好了才发现 PLC 没有对应的接口，或者量程差一截，改起来比早定贵得多。

产线自动化程度越高，越靠传感器把位置说清楚。机器人抓手在哪、模架走到哪、堆垛机停在哪个库位，全靠这些反馈撑着。下面按参数怎么看、原理怎么配、实施分几步，一条条过。

智能制造产线位移传感器必看的九个参数

拿到样本别只盯精度。量程、分辨率、精度、线性度、重复精度、响应频率、输出信号类型、防护等级、工作温度范围，这九项要对着工况一项项核。精度是结果，其余几项里任何一项不匹配，精度都落不到实处。

先定测量对象，再定用哪种原理

同样是"测直线位置"，对象和量程一变，选型方向就换了。产线规划时最值钱的一步，就是把每个工位的测量对象先列清楚。

输出信号怎么定：模拟量还是总线

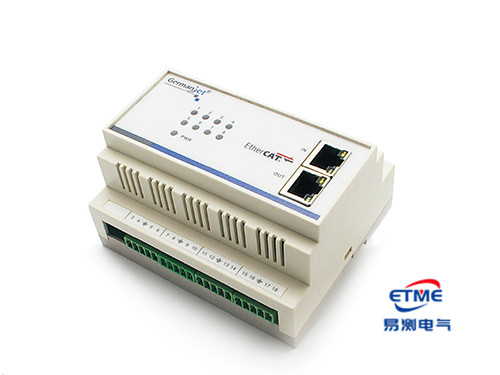

新产线现在越来越多直接上 PROFINET 或 EtherCAT 的总线型传感器，接线省、诊断信息全。老线改造则多半沿用原来的模拟量通道，改动小、停机短。这一项一定是跟着控制系统走，不是跟着传感器走。

实施分四步走，别跳步

• 第一步，把测量对象和精度写下来：每个工位测什么、要多准、行程多少，列成一张表。这张表后面所有决策都从它出发。
• 第二步，配原理和量程：按上表对号入座，量程两端留余量，安装空间提前量一次。
• 第三步，对齐控制系统：先确认 PLC 的接口类型和点数，再定输出信号和线缆走向，屏蔽和接地一并规划。
• 第四步，先试用再批量：拿样件在真实工位上跑一段时间，看重复精度、看抗干扰、看环境适应性，通过了再整线铺开。

第三步和第四步是最容易省的，也是最贵的两步。跳过对齐接口，后面就是加模块、改电柜；跳过试用验证，批量装机之后发现干扰，返工量是整个产线的量级。

两个现场算例对照看

注塑机锁模油缸：行程 1m、系统压力 210bar、闭环要求优于 0.1mm。这种选内置磁致伸缩，耐压按 210bar 档配，输出跟 PLC 走 SSI 或模拟量都行。别硬上拉绳式，油缸里没那个安装空间。

堆垛机水平行走：行程 15m、安装空间又紧。这种别硬上磁致伸缩，拉绳式更划算，行程覆盖得住，安装也灵活。15m 这个量级按拉绳式配，量程两端留余量，绳轮导向顺一点、定期清灰，长期就稳。

三种常见返工，以及怎么避开

第一种是接口对不上。现象是传感器到货了，发现 PLC 只有模拟量口，买的是总线型。原因是选型在控制系统定稿之前就拍了。处理是先把 PLC 接口清单拿到手，再签传感器的型号；已经错配的，要么加通讯模块，要么换输出版本。

第二种是量程差一截。现象是设备动作到极限位时读数顶住不动。原因是按图纸标称行程选的，实际机械行程比图纸长。处理是现场实测行程，两端各留余量再定量程，返工时往往要整批换型号，代价不小。

第三种是装上就不稳。现象是读数随设备启动、变频器工作而跳动。原因是屏蔽与接地没按单点接，桥架里跟动力线走在一起。处理是屏蔽层单点接地、信号线与动力线分管分槽，必要时加隔离。

常见问题

问：注塑机锁模油缸行程 1m、210bar，智能制造产线位移传感器怎么选？
答：选内置磁致伸缩。耐压按 210bar 档配，闭环要求优于 0.1mm 也接得住，输出跟 PLC 走 SSI 或模拟量都行，油缸里没有拉绳式的安装空间。

问：堆垛机水平行走 15m、安装空间又紧，怎么选？
答：这种别硬上磁致伸缩，拉绳式更划算，行程能覆盖，安装也灵活。量程两端留余量，绳轮导向顺一点，定期清理积灰，长期就比较稳。

问：产线要极高精度，LVDT 和电涡流怎么分？
答：看被测件和量程。LVDT 是带测杆的接触式结构，位移量稍大也能跟；电涡流非接触、只测金属、量程偏小但频响高。测形变和跳动走电涡流，常规高精度行程走 LVDT。

问：长行程超过 2m 又要上总线，输出信号怎么定？
答：机械部分一般走拉绳式。信号上，模拟量 4-20mA、0-10V 接线简单、PLC 直接采；要走总线就选 SSI 或 CANopen，点位多、线少，还能带回诊断信息。

问：新产线规划阶段，传感器的哪些信息要提前交给电气方？
答：量程、精度要求、输出信号类型、供电方式、线缆根数和走线路径，最好连安装方式一起给。这几项早点对齐，电柜布置和桥架规划都能一次做到位。
