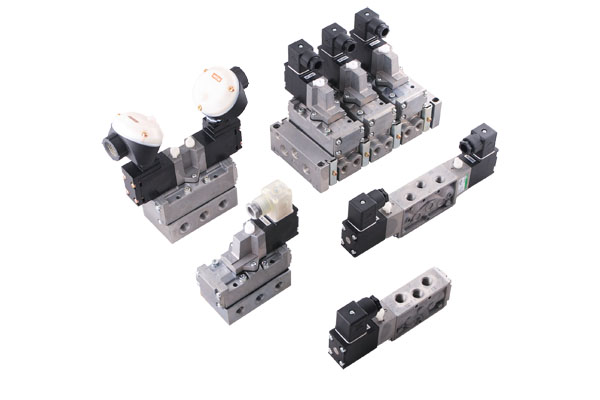

二位五通先导电磁阀CKD

产品概述

CKD 二位五通先导电磁阀涵盖 4F2~4F7、M4F2~M4F7 等多个系列，是适用领域广泛的 5 通阀。产品采用软滑阀（soft slide）方式，可长期使用、低功率运行且耐环境性强（对空气中的杂质不敏感），可驱动内径达 Φ250 的气缸，有效截面积 7.5～160mm²，并提供单体与金属底座集成等多种形式。

主要特点

• 5 通阀设计，适用范围广
• 软滑阀方式：长寿命、低功耗、耐粉尘
• 可驱动内径达 Φ250 的气缸
• 有效截面积 7.5～160mm²，流量覆盖宽
• 单体 / 金属底座集成等多种组合可选

规格参数

应用领域

气动自动化产线、气缸往复控制、机械手与夹具、包装与搬运设备的换向控制。

安装与维护注意事项

确认电压、接口与回路一致后接线；气源须经过滤、减压与润滑处理，定期排水除尘；金属底座集成时保证安装平面平整、紧固可靠，避免振动松动影响换向精度。

外壳防护 IP 等级标准

IP 等级由两个数字组成，第一个数字表示防尘、防止外物侵入等级，第二个数字表示防湿气、防水侵入的密闭程度。

气动与流体控制元件常处于多尘、潮湿环境，选用适当的防护等级并配合气源处理（过滤、减压、润滑）可显著延长元件寿命与可靠性。

二位五通先导电磁阀CKD 采用成熟可靠的传感技术设计，可长期稳定运行于工业现场复杂环境，为客户提供准确、连续的测量数据。

该产品结构紧凑、安装便捷，支持多种标准信号输出，可直接接入 PLC、运动控制器、数据采集系统，实现自动化设备的位置、位移或压力监测。

CKD二位五通先导电磁阀的软滑阀结构与流量档

4F2~4F7、M4F2~M4F7 这些系列里，有效截面积从 7.5mm² 一直排到 160mm²，选型先看气缸缸径再定档位。软滑阀（soft slide）的滑柱和阀体不是硬碰硬的金属密封，对空气里的粉尘、杂质不敏感，也就能长期低功率运行，这一点在多粉尘的包装车间特别顶用。驱动内径达 Φ250 的气缸时，把阀的有效截面积、配管口径和气缸耗气量对一遍；回程慢、动作拖的，多半是截面选小了。

单体配管与金属底座集成各自的现场用法

阀体有单体形式与金属底座集成形式两种。单只阀直接配管，改线、换向方便，适合点数少、位置分散的机台；金属底座集成把几只阀并到一个底座上，先导气路和排气可以共用，省管省空间，适合集中控制。用底座时安装平面必须平整，紧固螺丝按对角逐步拧紧，机台振动大的地方还得加防松垫，不然底座密封面一松，内漏就出来了。

二位五通先导电磁阀CKD软滑阀结构与气源处理要点

• 二位五通先导电磁阀选型先看气缸缸径，可驱动内径达 Φ250 的气缸，截面按 7.5~160mm² 逐档对。
• 软滑阀方式寿命长、功耗低，但对气源含水量敏感，三联件排水周期别拖。
• 单体与金属底座集成按点数选：分散点位用单体，集中控制用金属底座。
• 底座集成前把安装平面校平，螺丝对角紧，振动场合加防松垫防内漏。
• 接线前核对线圈电压、接口螺纹与回路图，电源接错线圈发热很快。
