滑台气缸CKD

产品概述

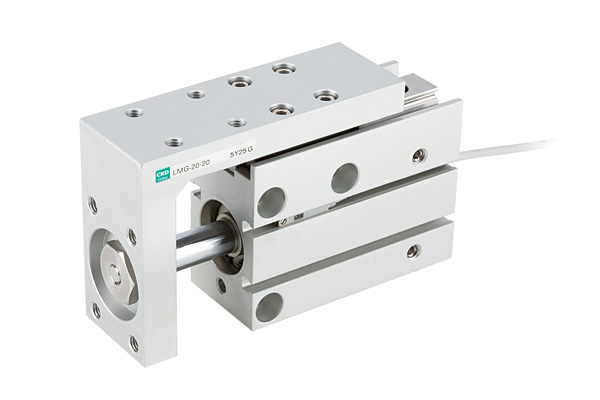

CKD LMG 系列滑台气缸将气缸与直线导向机构集成于一体，具备高线性运动精度与良好的性价比，支持多面安装，适合需要高精度直线输送与定位的自动化场合。紧凑的一体化结构节省了外部导向件的空间与装配工作量。

主要特点

• 高线性运动精度，定位稳定
• 性价比高，价格对应力强
• 多面安装，布置灵活
• 气缸与导向集成，节省空间
• 多种行程与缸径可选

规格参数

应用领域

自动化装配与精密输送、检测定位工位、电子半导体设备、轻工机械的工件移送与夹紧。

安装与维护注意事项

确认负载、行程与安装方式匹配，避免侧向过载与偏载；气源应经过滤、减压与润滑处理，保持清洁干燥；多面安装时注意安装面平整与紧固力矩，定期润滑导向面以维持运动精度。

外壳防护 IP 等级标准

IP 等级由两个数字组成，第一个数字表示防尘、防止外物侵入等级，第二个数字表示防湿气、防水侵入的密闭程度。

气动与流体控制元件常处于多尘、潮湿环境，选用适当的防护等级并配合气源处理（过滤、减压、润滑）可显著延长元件寿命与可靠性。

气动系统选型与配套建议

在气动与流体控制系统中，建议为阀与执行元件配套气源处理三联件（过滤、减压、润滑），保证气源清洁干燥；根据所需流量与响应速度选择阀的通径与系列，并结合负载与行程确定缸径与导向形式。合理的选型与规范的安装维护，可显著提升系统稳定性与元件寿命。

滑台气缸CKD 采用成熟可靠的传感技术设计，可长期稳定运行于工业现场复杂环境，为客户提供准确、连续的测量数据。

该产品结构紧凑、安装便捷，支持多种标准信号输出，可直接接入 PLC、运动控制器、数据采集系统，实现自动化设备的位置、位移或压力监测。

CKD LMG系列滑台气缸在自动化装配工位上的安装要点

LMG 系列把气缸和直线导向做成一体，省掉了外部导向件和对应的装配工序，多面安装让布置更灵活，检测定位工位、电子半导体设备、轻工机械的工件移送与夹紧都能用。它有多种行程与缸径可选，选型时先把负载、行程和安装方式三者对一遍，侧向过载和偏载是最容易被忽略的一项。多面安装要看安装面是否平整，按紧固力矩锁紧；气源经过滤、减压、润滑处理，导向面定期补润滑，运动精度才能稳得住。

滑台气缸配套气源处理与选型核对顺序

气动回路上给阀和执行元件配一套气源处理三联件，过滤、减压、润滑三件事一起解决，气源保持清洁干燥，缸内磨损和动作迟滞都会小很多。选型按顺序核：先按负载与行程定缸径和导向形式，再按所需流量与响应速度定阀的通径与系列，最后才定安装方式和连接件。装完先手动空走确认动作方向，再通气低速试，最后接到控制回路上联调。

滑台气缸气源处理与日常维护检查项

• 滑台气缸选型先核对负载、行程与安装方式，避免侧向过载和偏载影响定位精度。
• 气源经过滤、减压、润滑处理，保持清洁干燥，减少缸内磨损与动作迟滞。
• 多面安装时确认安装面平整，按规定力矩紧固，防止运行中松动跑位。
• 导向面定期补润滑，维持线性运动精度与往复动作的一致性。
• 自动化装配与精密输送工位要留出维护空间，方便点检和更换易损件。
