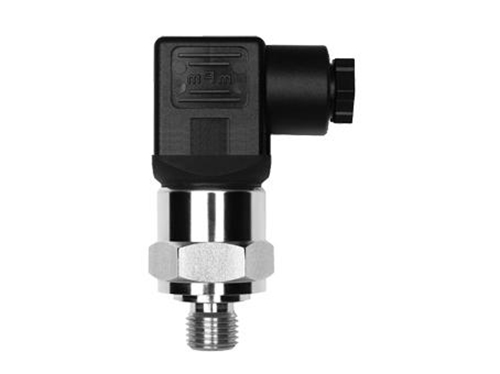

JUMO Midas 401001压力变送器

外壳防护 IP 等级标准

IP 等级由两个数字组成，第一个数字表示防尘、防止外物侵入等级，第二个数字表示防湿气、防水侵入的密闭程度。

过程测量仪表常与工艺介质、清洗水及粉尘接触，选择适当的防护等级十分必要。JUMO 压力与温度变送器通常可达 IP65/IP67，可应对喷溅、冲洗等工况。

安装与接线注意事项

安装时请确认过程连接、测量范围与介质温度、压力匹配，避免超限冲击；电气连接按标识区分电源与信号，推荐使用屏蔽电缆并单端接地，远离变频器与大电流线缆以减小干扰。对于带显示与 HART 接口的型号，可通过本地按键或配置软件完成量程、零点与阻尼设定；定期对仪表进行校准，可在保证测量精度的同时延长使用寿命。

JUMO Midas 401001压力变送器量程档与介质匹配

401001 的测量范围是 0-1.6 至 100 bar，用来检测液体与气体中的相对压力。陶瓷测量元件由氧化铝组成，长期稳定性好，也具备抗过载特性；薄膜能抵挡较高的机械负荷，介质带腐蚀性也不怕。相对最终值特性线的偏差为 ≤0.5%。选型先定量程档，再按介质挑工艺连接材料和密封材料。

紧凑58mm机身的安装位置与信号线走法

机身长度 58mm，管段和机架空间窄的位置也放得下。传感器模块经过数字补偿和校准，几乎全自动化生产，一致性好。接线时电源与信号分开走，推荐使用屏蔽电缆并单端接地，远离变频器与大电流线缆；装在振动大的管路或压缩机机体旁，把本体用支架固定住，别让螺纹口长期吃振动。

JUMO Midas 401001压力变送器量程与接线核对

• 401001 量程 0-1.6 至 100bar，测液体与气体的相对压力，先定量程再选工艺连接。
• 陶瓷测量元件由氧化铝组成，长期稳定性好、抗过载，薄膜可抵挡高机械负荷。
• 相对最终值特性线偏差 ≤0.5%，常用工况别长期压在量程底段。
• 机身长度 58mm，窄位置能装；振动大的管路把本体固定住，别让螺纹口受力。
• 介质有腐蚀性时按应用情况选工艺连接材料与密封材料，弹性密封按原规格配。
