13T小型电子仓设计磁致伸缩位移传感器germanjet德敏哲

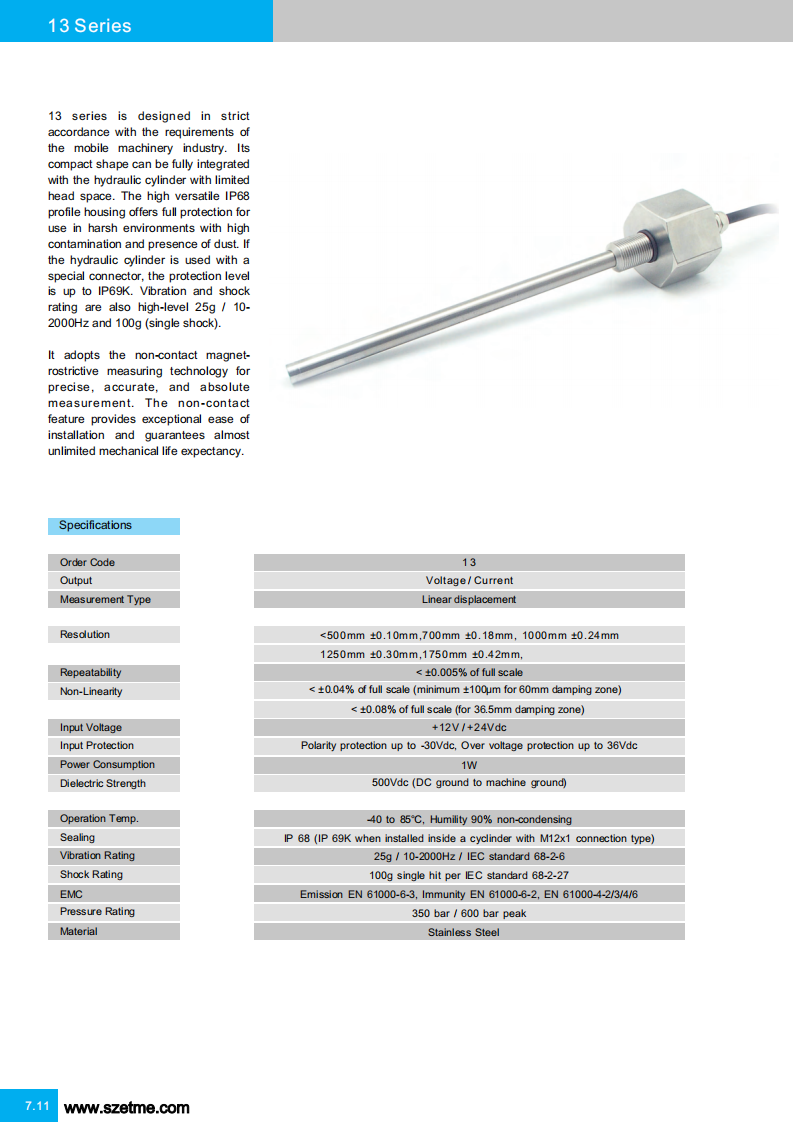

Germanjet（德敏哲）磁致伸缩位移传感器基于磁致伸缩原理（Wiedemann效应）：传感器内部有一根波导丝（磁致伸缩材料），活动磁环产生永久磁场，电子仓发出电流脉冲（询问脉冲），电流脉冲沿波导丝传播并产生环形磁场，当环形磁场与磁环的永久磁场相遇时，产生磁致伸缩效应（扭转应变波），应变波以固定速度沿波导丝传播回电子仓，被检测装置接收，通过测量询问脉冲到接收应变波的时间差，精确计算出磁环的位置（位移=速度×时间/2）。优势：

1. 非接触测量：磁环与波导丝无机械接触，无磨损，寿命长（理论无限），适合高频往复运动高精度：线性精度±
2. 02%FS至±
3. 05%FS，重复精度±
4. 005%FS，分辨率优于1μm（SSI 24位）多位置测量：一根传感器可配多个磁环，同时测量多个位置（最多4-8个磁环）多种输出：模拟量（4-20mA、0-5V、0-10V）、数字量（SSI、Start/Stop）、总线（Modbus/RS
5. CANopen、Profibus、HART）多种结构：油缸内置型（测杆式，耐压350bar）、外置型（拉杆式、滑块式、U型、P型）、长行程型（最长6000mm）抗干扰能力强：磁致伸缩原理不受油污、粉尘、振动影响，适合恶劣工业环境无需归零：绝对值输出，上电即可读取当前位置，无需回零，断电后位置不丢失宽温度范围：-40℃至+85℃（电子仓），测杆部分可耐+105℃，温漂≤20ppm/℃。广泛应用于注塑机、压铸机、液压机、工程机械、冶金设备、水利水电、测试测量等领域。

Germanjet磁致伸缩位移传感器的输出信号类型和接线方式：1.模拟量输出：4-20mA（2线制回路供电或3线制），接线：2线制-电源+（DC 24V）→传感器+，传感器-→PLC模拟量输入+，PLC输入-→电源-；3线制-红（电源+ DC 24V）、黑（电源- 0V）、绿（信号+ 4-20mA）；0-5V/0-10V/±5V/±10V（3线制），接线：红（电源+ DC 24V/12V）、黑（电源- 0V）、绿（信号+ 电压输出）、屏蔽层单端接地；注意：电压输出负载≥10kΩ，长距离传输（>50米）建议用电流输出或数字输出

1. SSI输出（同步串行接口，绝对值数字输出）：6线制，接线：棕（电源+ DC 24V或5V）、蓝（电源- 0V）、黄（时钟+ CLK+）、黄/黑（时钟- CLK-）、绿（数据+ DATA+）、绿/黑（数据- DATA-）、屏蔽层单端接地；注意：需配SSI接口模块（如西门子SM338），配置时钟频率（100kHz-1MHz）和数据位（24位/25位），传输距离≤200米，格雷码或二进制输出可选
2. Start/Stop输出（开始/停止脉冲输出）：4线制，接线：红（电源+ DC 24V）、黑（电源- 0V）、绿（Start脉冲+）、白（Stop脉冲+）、屏蔽层单端接地；注意：Start/Stop为脉冲信号，需配专用接口模块或高速计数器，通过测量两个脉冲的时间差计算位移
3. Modbus RTU/RS485输出：4线制，接线：红（电源+ DC 24V）、黑（电源- 0V）、黄（A+ RS485）、绿（B- RS485）、屏蔽层单端接地；注意：RS485总线两端接120Ω终端电阻，最多32个节点（标准），传输距离最远1200米（1200bps），配置波特率（9600-115200）、从站地址、Modbus寄存器映射
4. CANopen输出：4线制，接线：红（电源+ DC 24V）、黑（电源- 0V）、黄（CAN_H）、绿（CAN_L）、屏蔽层单端接地；注意：CAN总线两端接120Ω终端电阻，最多127个节点，传输距离最远5000米（125kbps），配置节点ID和波特率，使用EDS/DCF文件配置PDO映射
5. Profibus DP输出：需配Profibus接口模块或网关，接线使用标准Profibus电缆（A线绿、B线红），配置从站地址和GSD文件
6. HART输出：4-20mA叠加HART数字信号，2线制，接线同4-20mA，需配HART手操器或HART调制解调器配置参数。提供接线技术指导和配套接口模块。

Germanjet磁致伸缩位移传感器选型主要参数：

1. 结构类型：油缸内置型（测杆式，插入油缸内部，磁环固定在活塞上，耐压350bar，适合液压缸位置闭环控制）；外置拉杆型（U型，拉杆与运动部件连接，适合一般外置安装）；外置滑块型（滑块沿测杆滑动，适合长行程和高速运动，如注塑机模板位置）；外置P型（扁平型，高度低，适合空间受限场合）；外置H型（高防护型，IP67，适合户外和潮湿环境）；长行程型（行程1000-6000mm，适合大型设备）量程范围：油缸内置型50-1500mm（标准），特殊可定制至2500mm；外置型50-3000mm（标准），长行程型可达6000mm；选型时实际行程在额定量程的10%-90%范围内，预留安装余量精度等级：精密型±
2. 02%FS（适合精密控制和测试测量）、标准型±
3. 05%FS（适合一般工业控制）、经济型±
4. 1%FS（适合一般位置监测）输出信号：模拟量（4-20mA最常用，接入PLC模拟量模块）、SSI（高精度绝对值数字输出，接入PLC SSI模块）、Modbus/RS485（数字总线，多传感器系统）、CANopen（工业总线，汽车和工程机械）、Start/Stop（脉冲输出，专用接口）供电电压：DC 24V（15-30V，最常用）、DC 12V（可选，低功耗型）、DC 5V（SSI型可选）工作温度：标准型-20℃至+70℃、工业型-40℃至+85℃、高温型电子仓+105℃（需特殊设计）防护等级：IP65（标准，电缆出口）、IP67（全密封，M12连接器，适合户外和潮湿）、IP68（深水型，可长期浸水）磁环数量：单磁环（最常用，测量一个位置）、双磁环（测量两个位置或位置差）、多磁环（最多4-8个，测量多个位置）连接方式：电缆出口（标准，电缆长度1m/2m/5m可定制）、M12连接器（快插型，便于安装和更换）、DIN连接器（工业标准连接器）认证：CE、UL、CSA、防爆认证（本安型Ex ia，适合危险区域）、船级社认证（LR/DNV/ABS，适合船舶）。典型应用：
5. 注塑机：模板位置控制、射胶位置控制、顶针位置控制（滑块型最常用）压铸机：合模位置控制、射料位置控制、顶针位置控制液压机：滑块位置控制、液压缸位置闭环控制工程机械：挖掘机大臂/小臂/铲斗油缸位置、起重机臂架伸缩位置、推土机铲刀高度冶金设备：轧机辊缝控制、连铸机位置控制、加热炉炉门位置水利水电：闸门开度控制、水轮机导叶开度、液压缸位置测试测量：材料试验机位移、振动台位移、疲劳试验机位置其他：电梯位置、舞台机械位置、机器人位置、军工装备位置。提供选型技术支持，可根据应用需求推荐合适型号。

Germanjet磁致伸缩位移传感器安装和维护要点：

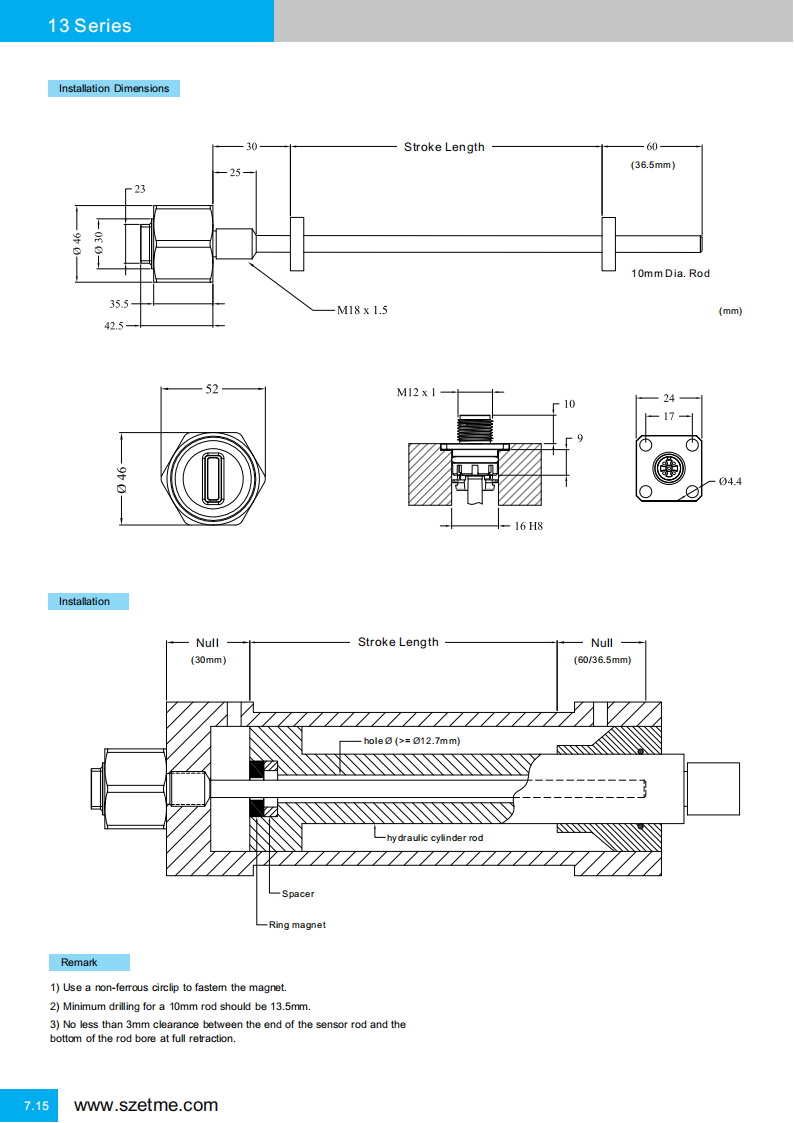

1. 油缸内置型安装：传感器通过螺纹（M18×
2. 5/M20×
3. 5等）或法兰安装在油缸端盖，安装前检查油缸端盖螺纹或法兰尺寸是否匹配，安装时使用合适扭矩（通常30-50N·m），确保密封良好（O型圈或密封垫），防止液压油泄漏；磁环通过螺纹或卡簧固定在活塞上，磁环与测杆同轴度≤±
4. 5mm，磁环与测杆间隙均匀（通常
5. 5-1mm），避免磁环与测杆摩擦；测杆长度应小于油缸行程，测杆端部与油缸底部预留5-10mm间隙，避免测杆触底；安装后检查传感器输出是否正常，全行程移动活塞，检查输出是否线性、无跳变环境要求：工作温度在额定范围内，避免高温（>85℃电子仓），如油缸温度高应选用高温型或增加隔热装置；避免强腐蚀环境（如酸碱、海水），如无法避免应选用316L不锈钢外壳或防腐型；避免强电磁干扰（远离变频器、电机、变压器），使用屏蔽电缆和隔离器；防护等级满足现场要求（IP65/IP67/IP68）校准：磁致伸缩传感器无需定期校准（出厂已标定，非接触测量无磨损），但建议每年检查一次零点和满量程；如发现测量偏差，检查安装是否松动、磁环是否正常、接线是否接触不良、是否有电磁干扰；零点和满量程可通过传感器上的按键或软件调整（部分型号支持），或通过PLC软件校准维护：定期检查（建议每月一次）安装是否松动、外壳是否有损伤或腐蚀、接线是否老化或松动、密封是否完好；定期清洁传感器表面，特别是测杆和磁环部位，避免积灰和油污（外置型）；定期检查磁环是否有磨损或损伤（滑块型），如有应及时更换；油缸内置型无需日常维护，只需在油缸检修时检查传感器和磁环故障处理：无输出-检查电源、接线、传感器是否损坏（电源接反烧毁）；输出跳变-检查是否有电磁干扰、磁环是否正常、接线是否松动、测杆是否有损伤；测量不准-检查安装是否松动、对中是否良好、是否需要校准、磁环是否正常；输出不变化-检查磁环是否脱落或损坏、测杆是否断裂、传感器是否损坏注意事项：不得在带电状态下拆卸传感器或接线；不得用重物敲击或撞击传感器；不得弯曲或压扁测杆（测杆内部有波导丝，弯曲会损坏）；不得将磁环靠近强磁场（如电磁铁、强磁铁），可能影响测量；更换传感器必须使用相同型号和量程，避免混用。提供安装和维护技术指导。

Germanjet磁致伸缩位移传感器与其他位移传感器的对比：

1. 与电位器/电子尺对比：原理-磁致伸缩非接触 vs 电位器接触式（电刷与电阻轨摩擦）；寿命-磁致伸缩理论无限（>1000万次）vs 电位器500万次（理论，实际受磨损影响）；精度-磁致伸缩±
2. 02%-
3. 05%FS vs 电位器±
4. 1%-
5. 5%FS；分辨率-磁致伸缩优于1μm（数字输出）vs 电位器理论无限（模拟输出，受噪声影响）；抗污染-磁致伸缩不受油污粉尘影响 vs 电位器怕油污粉尘（会导致接触不良）；成本-磁致伸缩较高（是电位器的3-10倍）vs 电位器低（性价比高）；适用-磁致伸缩适合高精度、长寿命、恶劣环境 vs 电位器适合一般精度、成本敏感、清洁环境与光栅尺对比：原理-磁致伸缩（磁场）vs 光栅（光学）；精度-磁致伸缩±
6. 02%FS（如1000mm量程±
7. 2mm）vs 光栅±1μm至±5μm（高精度）；分辨率-磁致伸缩1μm（SSI）vs 光栅
8. 1μm至1μm；量程-磁致伸缩最长6000mm vs 光栅通常≤3000mm（长行程成本高）；抗污染-磁致伸缩不受油污粉尘影响 vs 光栅怕油污粉尘（会遮挡光路）；防护-磁致伸缩IP65/IP67（可用于恶劣环境）vs 光栅通常IP53（需保护罩，恶劣环境需特殊密封）；成本-磁致伸缩中等 vs 光栅高（高精度型很贵）；安装-磁致伸缩安装简单，对中要求较低 vs 光栅安装精密，对中要求高（≤±
9. 1mm）；适用-磁致伸缩适合工业现场、长行程、恶劣环境 vs 光栅适合精密机床、测量室、清洁环境与拉绳传感器对比：原理-磁致伸缩（非接触，磁环位置）vs 拉绳（接触式，拉绳长度）；寿命-磁致伸缩理论无限 vs 拉绳>100万次（拉绳磨损）；精度-磁致伸缩±
10. 02%-
11. 05%FS vs 拉绳±
12. 05%-
13. 5%FS；量程-磁致伸缩最长6000mm vs 拉绳最长50000mm（50米，超长行程优势）；安装-磁致伸缩需沿运动方向安装，空间要求大 vs 拉绳安装灵活，本体固定，拉绳连接，允许角度偏差；成本-磁致伸缩较高 vs 拉绳低（长行程成本优势明显）；适用-磁致伸缩适合中短行程、高精度、高频往复 vs 拉绳适合长行程、一般精度、安装空间受限与LVDT对比：原理-磁致伸缩（磁致伸缩效应）vs LVDT（差动变压器，电磁感应）；量程-磁致伸缩50-6000mm vs LVDT通常≤500mm（大量程体积大成本高）；精度-磁致伸缩±
14. 02%-
15. 05%FS vs LVDT±
16. 1%-
17. 5%FS（高精度型可达±
18. 05%）；分辨率-磁致伸缩1μm vs LVDT优于
19. 1μm（模拟输出）；结构-磁致伸缩有测杆和磁环（需磁环运动）vs LVDT有铁芯和线圈（铁芯运动，无磁环）；成本-磁致伸缩中等 vs LVDT较高（高精度型贵）；适用-磁致伸缩适合中长行程、工业控制 vs LVDT适合短行程、精密测量、测试设备选型总结：高精度+长行程+恶劣环境→磁致伸缩；超高精度+短行程+清洁环境→光栅尺；长行程+成本敏感+安装灵活→拉绳；短行程+超高精度+测试测量→LVDT；一般精度+成本敏感+清洁环境→电位器。提供选型技术支持，可根据应用需求推荐合适传感器类型和型号。
