EFL型螺纹安装式拉绳位移传感器

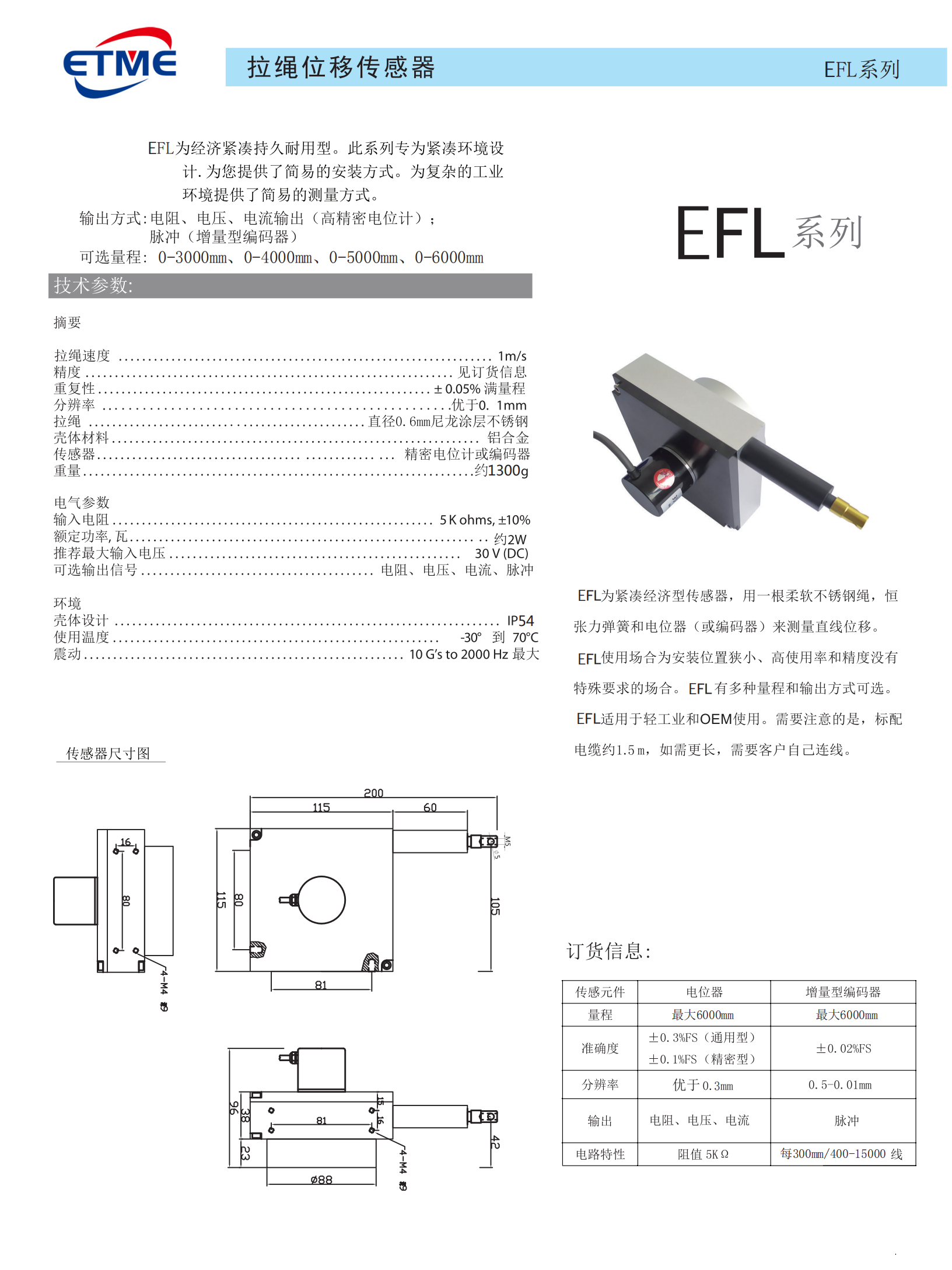

图片补充说明

EFL 系列拉绳位移传感器为经济紧凑持久耐用型，专为紧凑环境设计，提供简易安装方式，为复杂工业环境提供简易测量方式。EFL型螺纹安装式拉绳位移传感器有6000mm这一档长量程，龙门和大型压机的长行程测量接得住。输出方式：电阻、电压、电流输出（高精密电位计），脉冲（增量型编码器）可选。可选量程：0~3000mm、0~4000mm、0~5000mm、0~6000mm。

技术参数

电气参数

环境参数

订货信息

电位器型：量程最大 6000mm，准确度 ±0.3%FS（通用型）/ ±0.1%FS（精密型），分辨率 0.01mm，输出电阻/电压/电流，电路特性阻值 5KΩ；

增量型编码器：量程最大 6000mm，准确度 ±0.02%FS，分辨率 0.5~0.01mm，输出脉冲，每 300mm/400~15000 线。

安装注意事项

拉绳位移传感器安装时应确保拉绳出绳方向与被测运动方向一致，避免拉绳与周边结构产生摩擦或刮擦；固定支架需具有足够强度，防止在高频往复运动时产生松动；出线口应朝下或朝向不易积水的方向，以提升防护等级和使用寿命；长距离信号传输建议使用屏蔽电缆，并避免与动力电缆同束敷设。

防护等级说明

拉绳位移传感器的防护等级与壳体设计及出线方式相关，常见为 IP54 或 IP65；第一位数字表示对固体异物的防护能力，第二位数字表示防水能力；在粉尘、油污或户外环境中使用时，应定期检查拉绳入口密封状态，防止杂质进入拉绳腔体影响测量精度和拉绳寿命。

拉绳位移传感器（螺纹安装型）EFL型 采用成熟可靠的传感技术设计，可长期稳定运行于工业现场复杂环境，为客户提供准确、连续的测量数据。

应用领域

• 液压气缸、升降机、仓储设备的位移测量与控制
• 自动化生产线、包装机械、木工机械的位置反馈
• 试验机、检测设备的行程测量与数据采集
• 工程机械、起重设备的伸缩长度检测
• 水利、建筑、桥梁等工程的位移监测

EFL 长行程量程档与输出方式怎么挑

EFL 的可选量程有 0~3000mm、0~4000mm、0~5000mm、0~6000mm 四档，龙门和大型压机的长行程测量按实际行程留出余量选档。输出分两条路：电位器型给电阻、电压、电流，通用型准确度 ±0.3%FS、精密型 ±0.1%FS，分辨率 0.01mm；增量型编码器给脉冲，准确度 ±0.02%FS，分辨率 0.5~0.01mm，每 300mm 对应 400~15000 线。

1m/s 拉绳速度与出绳方向的安装要点

拉绳速度 1m/s，使用温度 -30℃ 到 70℃，震动可到 10G's、2000Hz，铝合金壳体重量约 1300g。装的时候出绳方向要和被测运动方向一致，别让绳子蹭上周边结构；支架得够硬，高频往复时松一下读数就飘。壳体设计 IP54，出线口朝下或朝着不容易积水的方向；长距离传信号用屏蔽电缆，别跟动力电缆同束走。

EFL型螺纹安装式拉绳位移传感器长行程安装与输出选型

• EFL型螺纹安装式拉绳位移传感器量程有 0~3000mm 到 0~6000mm 四档，按实际行程留余量选。
• 电位器型准确度 ±0.3%FS 通用、±0.1%FS 精密；编码器型 ±0.02%FS，输出脉冲。
• 重复性 ±0.05%FS，分辨率优于 0.1mm，拉绳是 0.6mm 尼龙涂层不锈钢。
• 出绳方向与运动方向一致，支架要有足够强度，出线口朝下防积水。
• 输入电阻 5KΩ±10%，推荐最大输入电压 30VDC，额定功率约 2W，别超限。
