直线位移传感器在预应力张力设备中应用

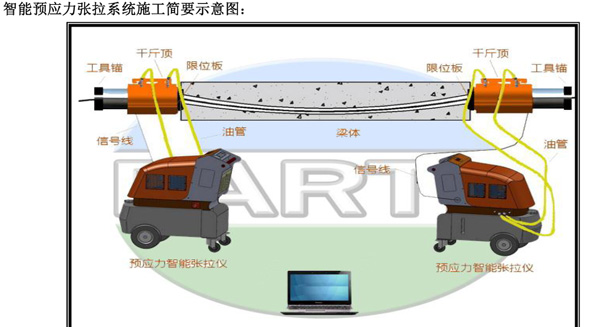

适用场景：预应力千斤顶（穿心式液压双作用千斤顶）张拉钢铰线等预应力筋的行程定位，用于公路桥梁、铁路桥梁、水电坝体、高层建筑等预应力施工。张拉行程的准确控制直接关系预应力施加质量。

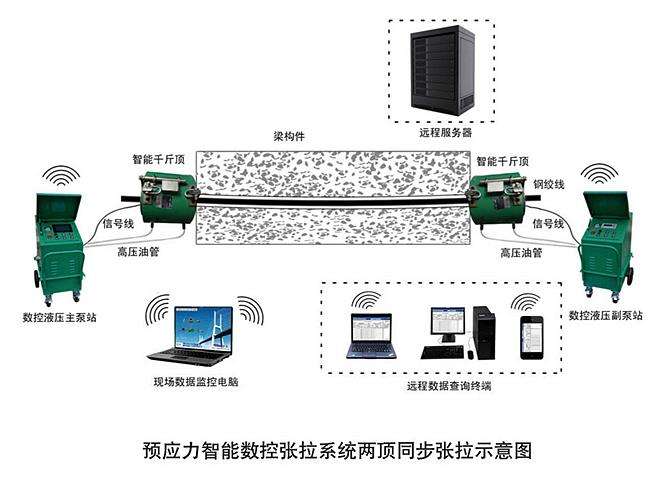

预应力张拉施工中，张拉行程与张拉力需双控，行程反馈的准确性直接关系预应力施加质量；施工环境复杂，传感器需适应空间狭小、本体摆动的工况。

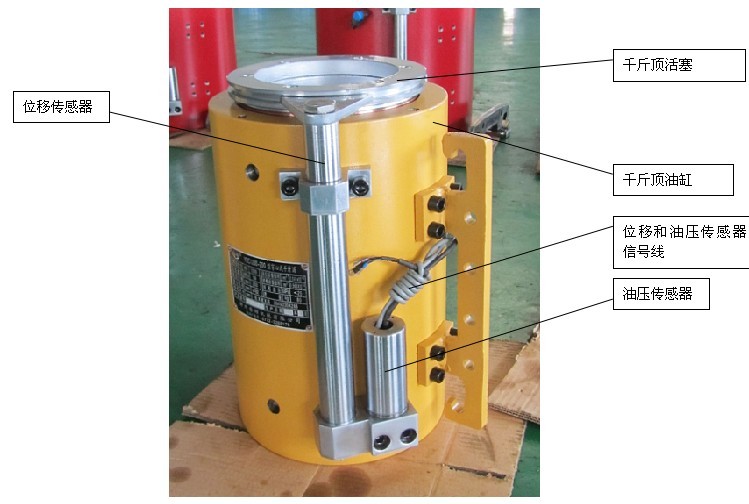

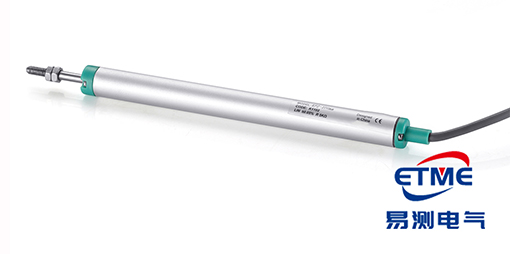

产品功能：预应力千斤顶专用位移传感器有直接出线和五芯插头插座输出两种选择，适用于安装空间狭小、本体无法固定、运动有摆动的场合，无需对中。允许极限运动速度：垂直安装时 5m/s，水平安装时 2m/s。传感器随张拉过程伸缩，实时反馈张拉行程，配合油压表或控制系统实现张拉力与行程的双控。

安装注意事项：传感器安装于千斤顶行程测量位置，随张拉过程伸缩；安装时注意传感器本体固定，避免摆动影响读数；施工现场环境复杂，传感器与线缆做好防护，防止碰撞损坏；五芯插头插座型号按对应关系接线。

调试与维护：张拉前设定零位，确认读数随张拉动作连续变化；施工中定期校验读数；传感器与线缆使用后清洁收存，防止泥沙进入插头。

选型与维护要点：

• 传感器随张拉过程伸缩，注意本体固定避免摆动；施工现场做好防护，防止碰撞损坏。
• 垂直安装允许 5m/s、水平 2m/s 极限速度，张拉速度在此范围内。
• 五芯插头插座按对应关系接线，使用后清洁收存防泥沙。
• 张拉前确认传感器归零，张拉完成后校验读数回零，异常时排查安装松动。

通用价值：为预应力施工的张拉行程提供实时反馈，便于控制张拉质量，替代人工读数，提高预应力施工的规范性与效率。
