LTR自恢复式碳膜直线位移传感器/电子尺

产品概述

LTR 系列位移传感器为直线位移传感器，最大工作量程 150mm。产品采用侧面双向控制通杆结构，整体强度更高。测杆通过复位弹簧自动复位，适用于各种对比测量。量板材厚度、比上下间隙这类活儿，LTR自恢复式碳膜直线位移传感器靠测杆自己弹回原位，用起来省事。测头采用滚柱轴承设计，可满足轴向垂直方向位移测量需要（测杆无转动）。本系列传感器是检测各种板材平整度和厚度的理想选择，也能用于各种测杆与运动对象无法固定情况下的阀门和机械部件测量。

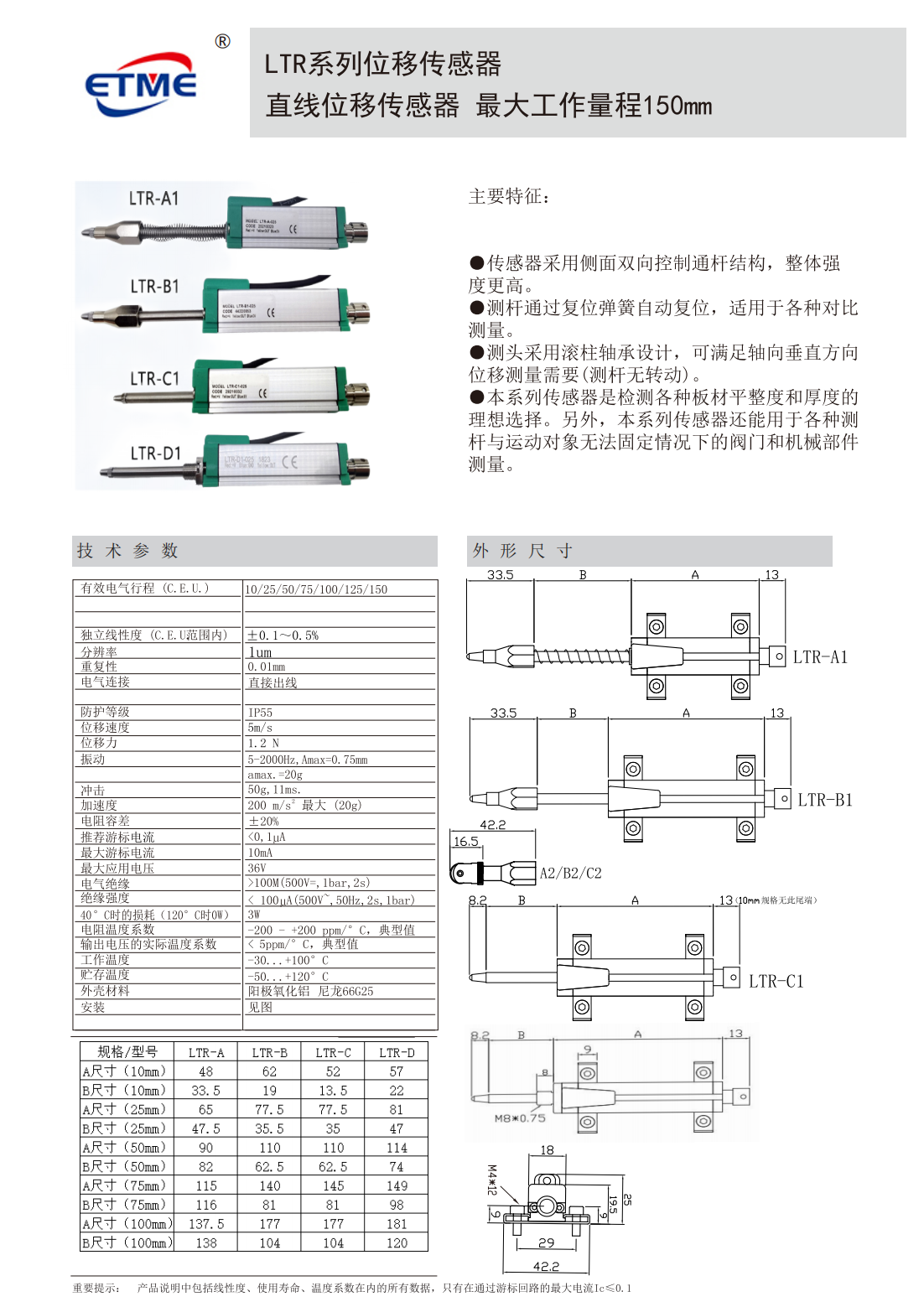

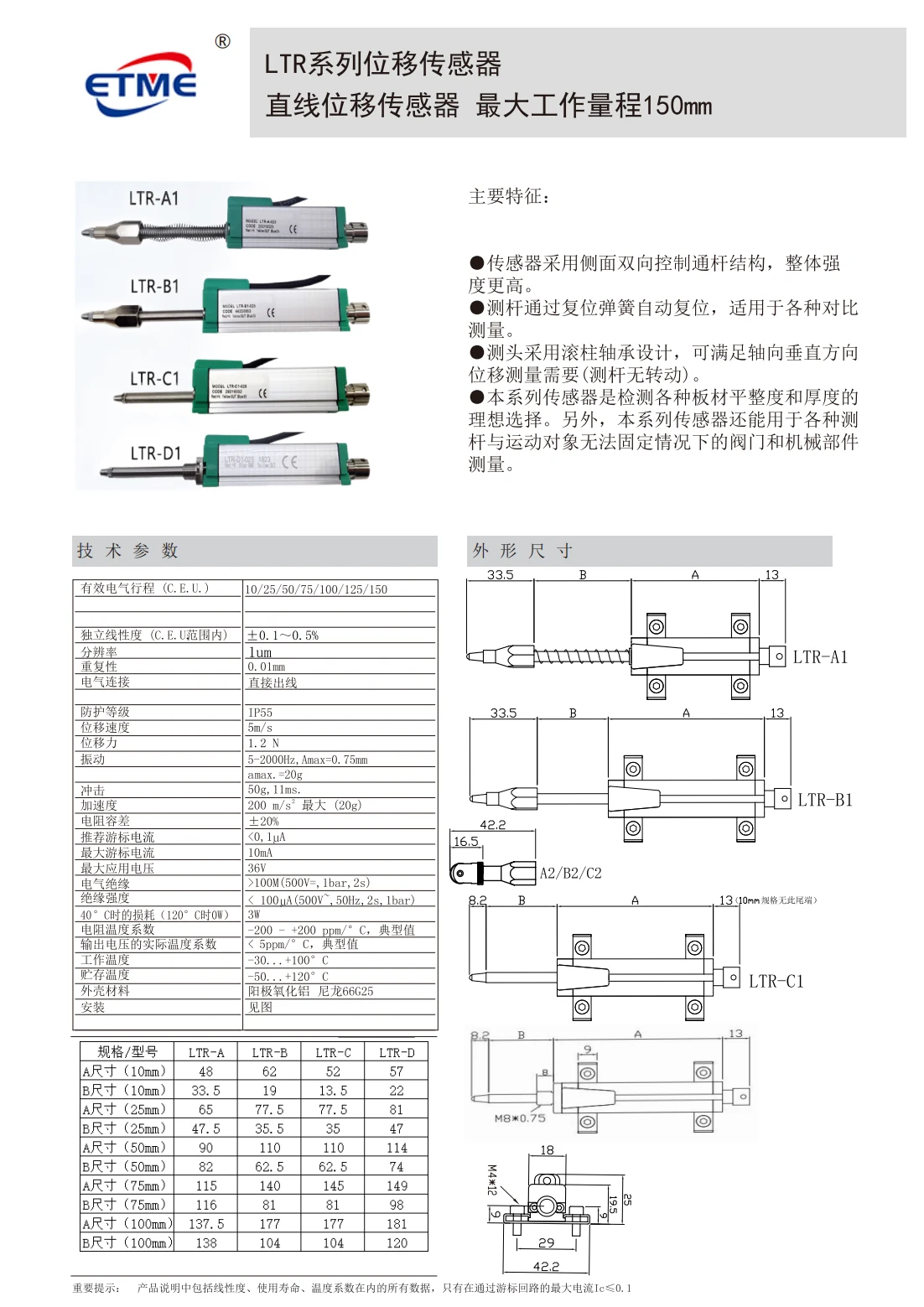

技术参数

外形尺寸

提供 LTR-A1、LTR-B1、LTR-C1、LTR-D1 四种结构形式，

外形尺寸图给出不同型号的安装尺寸与行程关系。

尺寸 A/B 随量程变化（例如 10mm 行程 A 尺寸：48/65/52/57；100mm 行程 A 尺寸：137.5/177/177/181）。

安装注意事项

安装时请保证传感器运动方向与机械运动方向一致，并预留足够的缓冲行程；避免在强磁场、强腐蚀性气体或液体环境中直接暴露本体；接线端子需牢固可靠，防止因松动导致信号漂移；长距离传输建议使用屏蔽电缆，并将屏蔽层单端接地，以降低电磁干扰对测量精度的影响。

主要特点

• 内置高精度复位弹簧，测杆自动复位，无需额外复位机构
• 采用高精度导电塑料电阻轨，线性精度可达±0.1%FS
• 重复精度0.01mm，分辨率理论无限，取决于后续采集设备
• 复位力适中，不会对被测物体造成过大压力或变形
• 复位寿命长，可达数百万次，维护成本低，可靠性高
• 支持0-5KΩ、0-10KΩ等电阻信号输出，可配变送器输出标准信号
• 多种量程可选（10mm-100mm），特殊量程可定制
• 结构紧凑，安装方便，适用于安装空间受限的场合

复位弹簧测杆的位移力与测头形式

LTR 的测杆靠复位弹簧自动复位，位移力 1.2N，测头采用滚柱轴承设计，可满足轴向垂直方向位移测量需要，测杆无转动。最大工作量程 150mm，有效电气行程 10/25/50/75/100/125/150mm 共七档可选。位移力不算大，测软板材不会压出形变，前提是安装面与被测面平行。

防护等级 IP55 与直接出线的现场匹配

防护等级 IP55，电气连接为直接出线，外壳是阳极氧化铝加尼龙 66G25。最大应用电压 36V，推荐游标电流 ＜0.1μA，最大游标电流 10mA；工作温度 -30~+100℃，贮存温度 -50~+120℃。测厚工位常有油雾，IP55 挡水不挡油，出线口朝下装，出线再套一段波纹管更稳妥。

LTR自恢复式碳膜直线位移传感器测厚与复位力

• LTR自恢复式碳膜直线位移传感器最大工作量程 150mm，有效电气行程 10~150mm 七档。
• 分辨率 1μm、重复性 0.01mm，独立线性度 ±0.1~0.5%（C.E.U. 范围内）。
• 位移力 1.2N，测薄板软料不会压出印，前提是安装面与被测面平行。
• 防护等级 IP55、直接出线，油雾工位把出线口朝下，别让液体顺线爬进壳体。
• 最大应用电压 36V、推荐游标电流 ＜0.1μA，最大游标电流 10mA，配变送器再进 PLC。
