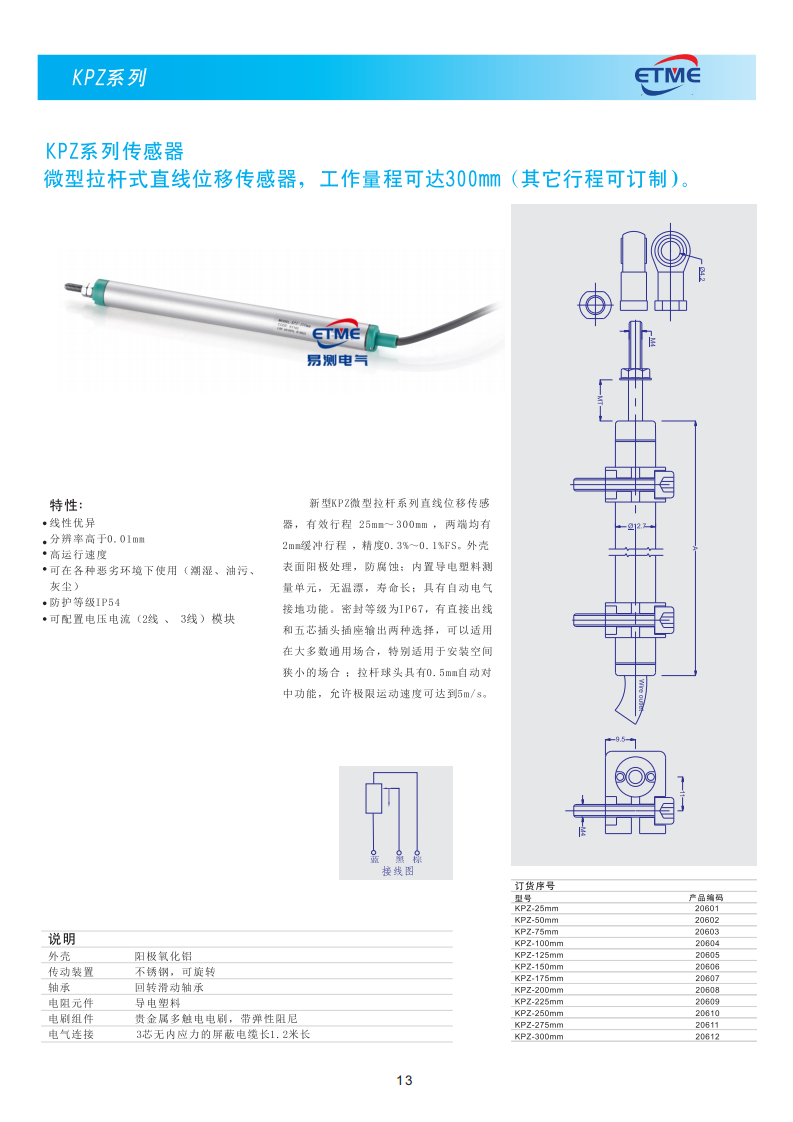

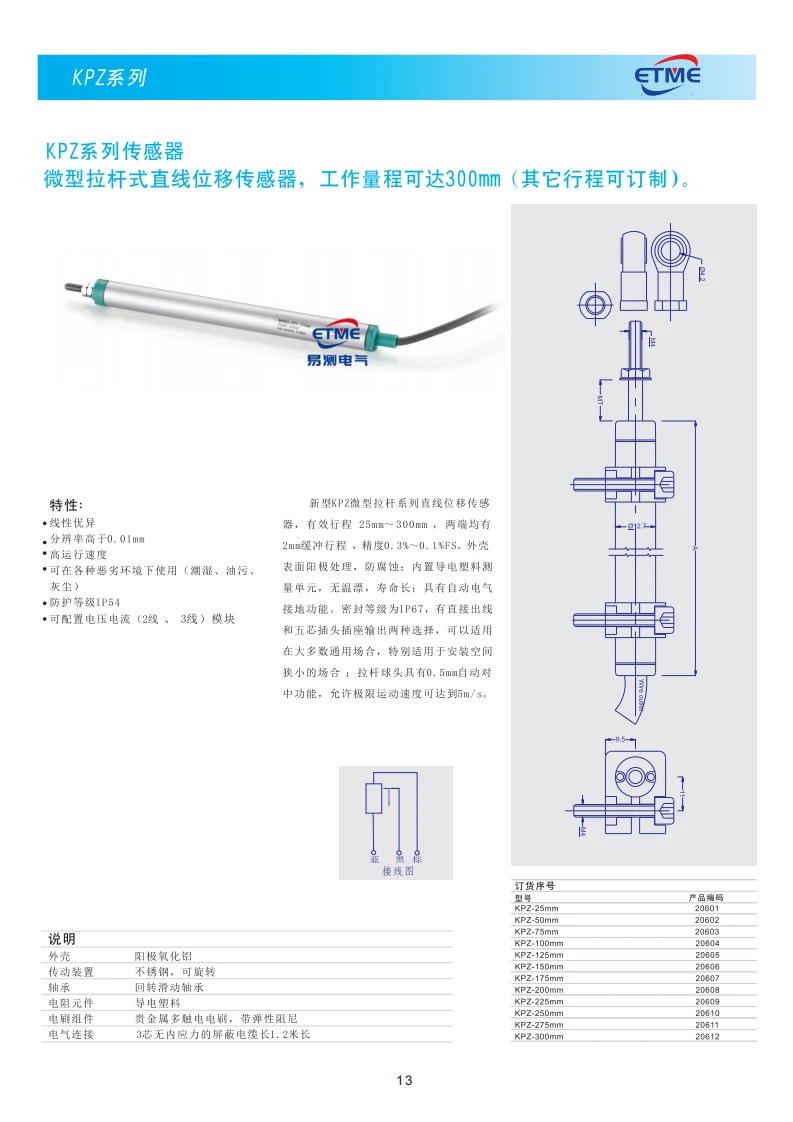

KPZ微型拉杆式碳膜直线位移传感器/电子尺

产品概述

新型 KPZ 微型拉杆系列直线位移传感器，有效行程 25mm~300mm（其它行程可订制），两端均有 2mm 缓冲行程，精度 0.3%～0.1%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为 IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；拉杆球头具有 0.5mm 自动对中功能，允许极限运动速度可达到 5m/s跑得快也得拉得回来，KPZ微型拉杆式碳膜直线位移传感器的球头能自动对中，现场装歪一点影响不大。。

主要特性

• 线性优异
• 分辨率高于 0.01mm
• 高运行速度
• 可在各种恶劣环境下使用（潮湿、油污、灰尘）
• 防护等级 IP54
• 可配置电压电流（2 线、3 线）模块

订货序号

KPZ-25mm（20601）、KPZ-50mm（20602）、KPZ-75mm（20603）、KPZ-100mm（20604）、KPZ-125mm（20605）、KPZ-150mm（20606）、KPZ-175mm（20607）、KPZ-200mm（20608）、KPZ-225mm（20609）、KPZ-250mm（20610）、KPZ-275mm（20611）、KPZ-300mm（20612）。

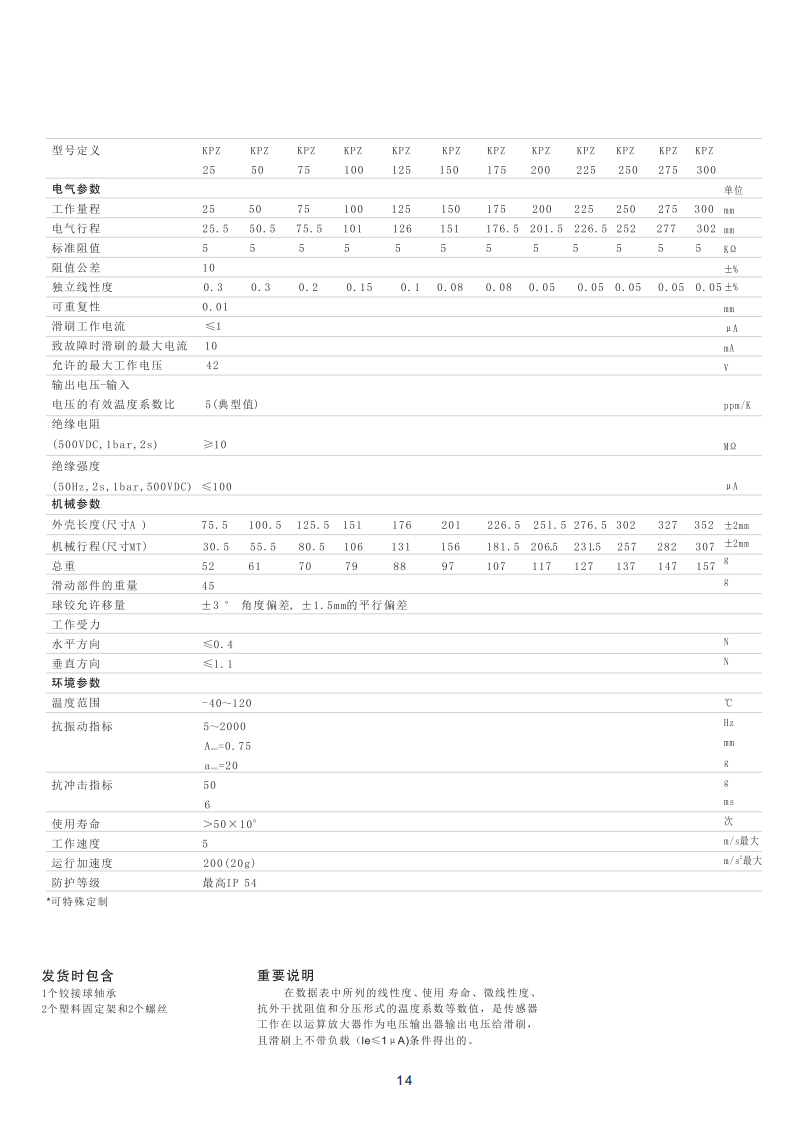

电气参数

机械与环境参数

结构说明

外壳：阳极氧化铝；

装配：扣压式固定支架；传动装置：不锈钢，可旋转；轴承：回转滑动轴承；电阻元件：导电塑料；电刷组件：贵金属多触电电刷，带弹性阻尼；电气连接：3芯无内应力的屏蔽电缆长1.2米。

应用领域

• 微型自动化设备、小型试验机的位置检测与控制
• 3C电子检测、锂电池检测、精密仪器的位移测量
• 汽车零部件检测、轴承测量、小型机械的位置反馈
• 医疗器械、精密仪器、机器人的微小行程位移测量
• 安装空间受限、需要拉杆式安装的微小行程位移测量

KPZ 的行程分档与阻值公差核对

KPZ 工作量程 25~300mm、电气行程 25.5~302mm，两端各 2mm 缓冲行程。标准阻值 5KΩ，阻值公差 ±10%，独立线性度 0.3~0.05%，可重复性 0.01mm。订货序号从 KPZ-25mm（20601）排到 KPZ-300mm（20612），报货时行程和阻值一起说清楚，配变送器前先量一遍实际阻值。

扣压式固定支架与球头对中的装法

结构上是阳极氧化铝外壳、扣压式固定支架、不锈钢可旋转传动装置、回转滑动轴承，电阻元件为导电塑料，电刷为贵金属多触电电刷带弹性阻尼。球头可 0.5mm 自动对中，球铰允许 ±3° 角度偏差、±1.5mm 平行偏差。密封等级 IP67，出线为 3 芯屏蔽电缆 1.2 米或五芯插头插座。

KPZ微型拉杆式碳膜直线位移传感器行程与阻值核对

• KPZ微型拉杆式碳膜直线位移传感器行程 25~300mm，订货序号 20601 到 20612。
• 标准阻值 5KΩ、阻值公差 ±10%，独立线性度 0.3~0.05%，配变送器前先量阻值。
• 外壳长度 75.5~352mm、机械行程 30.5~307mm，安装空间按机械行程留。
• 球头 0.5mm 自动对中，球铰 ±3° 角度偏差、±1.5mm 平行偏差，机架偏一点能用。
• 密封等级 IP67，出线可选 3 芯屏蔽电缆 1.2 米或五芯插头插座，按现场走线定。
