水下拉绳位移传感器-全密封磁性耦合防水设计

水下拉绳位移传感器和普通型号不是一回事：普通款放进水里，钢丝绳穿线孔先进水，紧接着角度传感器受潮短路，泡不了多久就不动了。水下用的做法是整机全密封，靠磁性耦合把动力从水里传进电气舱，舱内不进一滴水；防护等级常见做到 IP68 级，具体上限以厂家样本为准。下面把密封结构、防护等级和安装要点讲清楚。

水下拉绳位移传感器怎么做到全密封

核心思路很朴素：把一支传感器拆成两个互相密封隔离的部件，中间只靠磁力传动力，不放任何穿过壳体的转轴。

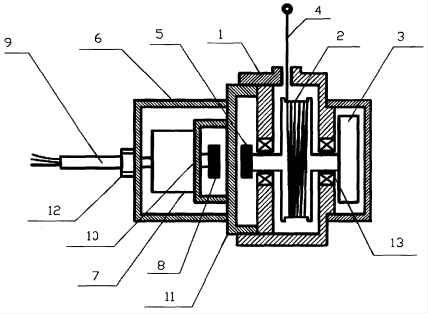

• 线角转换器舱：钢丝绳、卷线轮、轴承、磁铁、反力弹簧，全部封在一只不锈钢壳里，只有钢丝绳从密封引出结构穿出。位移先在这里变成转角。
• 角度测量器舱：角度传感器、配套磁铁和信号电缆，另封一只不锈钢壳。电气部分和水彻底隔开。
• 磁性耦合传动：两只壳的旋转轴上各装一块磁铁，安装时对正同轴，靠磁力吸合带动。角度传感器这边和水之间没有动密封轴，从根子上避开了轴封渗漏。

密封做法有两条路，各有代价

真正做水下密封，市面上主流就是两种思路，不是哪种绝对好，而是看你怎么用。

整体灌封的短板在钢丝绳出口：绳是动的，出口就得留缝，水压一上来，缝隙就是突破口。分舱磁耦合把动密封换成了“无接触传动”，代价是两块磁铁必须对得准，偏心会带来周期性偏差。

防护等级怎么看，别只看一个数字

采购时最常被问到防护等级。IP 后面两位，第一位是防尘、第二位是防水，水下的关键看第二位。常见把整机做到 IP68 级，但不同型号的水深上限并不一样，别按最低要求选。

磁性耦合传动的原理与它带来的代价

原理一句话：主动侧磁铁跟着卷线轮转，隔着壳体把从动侧磁铁带着一起转，力矩靠磁力传递，壳体中间不开孔。好处是电气舱完全没有旋转轴穿过，密封面是“死”的，下水再深也不会从轴上漏水。

代价也要说清楚：一是力矩有上限。磁耦合能传的扭矩和两块磁铁的间距、磁力大小有关，负载大的场合要留够余量。二是对正要求高。两舱磁铁不同轴时，磁力矩不均匀，现象是指示值出现周期性偏差，原因是磁铁偏心让传动产生了角度波动，处理办法是安装时用定位面找正，别靠手感装。

水下安装的四条水密要点

第一，穿线孔和电缆出口都要做水密处理。电缆用密封夹头固定，别只靠压紧螺母，螺母能压住位置，压不住长期的水压渗透。

第二，电缆弯折处不能长期受应力。水下的电缆不能像陆地那样随手一盘，弯曲半径要放大，最好加固定夹把线托住。我们见过一根线在出水口反复摆动，半年后护套磨破从破口进水，整支表报废——现象是读数时有时无，原因是护套破损进水，处理办法是加装固定夹、把摆动段固定住。

第三，两舱磁铁必须同轴对正。偏心会让磁力矩不均，表现为指示值周期性偏差，装配时用定位止口找正，别硬塞。

第四，按实际水深选等级，别按最低要求选。这种分舱结构可做到百米级，但不同型号上限不同，留出安全余量更稳。

泥沙和钢丝绳：长期使用最该盯的两件事

钢丝绳在水里会带起泥沙，回卷时容易把泥带进卷线舱。时间一长，泥在卷线轮和轴承之间相当于研磨剂，绳和轮都磨得快。现场做法是定期检查绳的清洁状况，必要时用清水冲一冲绳段，别让泥越积越厚。

另外绳是第一到期件。水下环境换绳比陆地上麻烦得多，选型时就要把更换周期和更换方式算进去——比如绳口结构是不是支持现场换绳，还是必须整机上提。位置偏、水又深的点位，选拆装方便的结构，长期看能省掉不少麻烦。

常见问题

问：水下拉绳位移传感器为什么要做成两个密封舱？
答：关键是把角度传感器和水隔开。钢丝绳、卷线轮、轴承、磁铁、反力弹簧封在一个不锈钢壳里，角度传感器单封另一个壳，两壳旋转轴各装一块磁铁对正吸合传动，中间没有动密封轴，水就进不到角度传感器。

问：水下的钢丝绳出口怎么处理？
答：绳从动密封那一节引出，电缆那头用密封夹头夹牢。装配盯两处：穿线孔和电缆引出端都得做防水；线弯的地方别长期绷着劲，泡久了多半从接头渗进来。这套分舱做法，下水深度能撑到上百米级。

问：普通拉绳位移传感器直接泡水，会先坏在哪？
答：先坏在钢丝绳穿线孔和角度传感器。普通结构穿线孔会进水，角度传感器受潮短路，一泡就不动了。要下水，就得按水深选防护等级，用全密封结构加磁力耦合传动的那种。

问：水下用防护等级选到 IP68 级就够了吗？
答：还要看水深上限和密封结构。IP 第二位数字表示防水，但各型号允许的水深并不一样；绳口是动密封、电缆引入是薄弱点，这两处的工艺比等级数字更影响实际寿命，具体上限以厂家样本为准。

问：磁性耦合会不会影响测量精度？
答：正常情况下不影响，它只是传动力矩，转角还是靠角度传感器测。但如果两舱磁铁不同轴，会出现周期性偏差。安装时用定位面找正、保证同轴，这一项就能压下去。
