预应力张力设备位移测量应用

适用场景

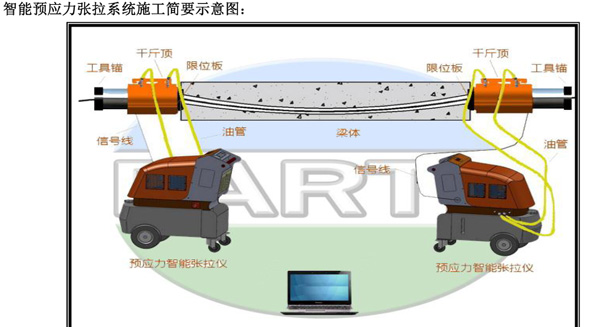

预应力千斤顶（穿心式液压双作用千斤顶）张拉钢铰线等预应力筋的行程定位，用于公路桥梁、铁路桥梁、水电坝体、高层建筑等预应力施工。张拉行程的准确控制直接关系预应力施加质量。

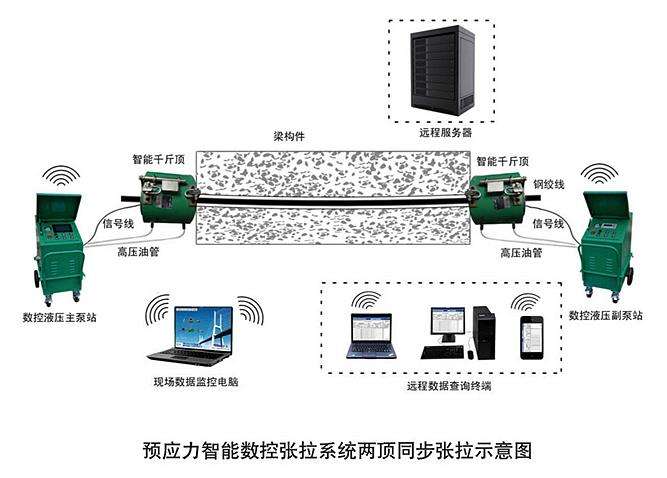

做预应力张力设备位移测量这行久了都清楚，桥梁、坝体、高层这几类工地，千斤顶行程差一点都不行。张拉是双控的活：油压表看张拉力，位移看伸长量，两个数据对得上才算这道工序合格。工地空间窄、吊装交叉作业多，传感器本体常常没法固定死，还会跟着千斤顶轻微摆动。

产品功能

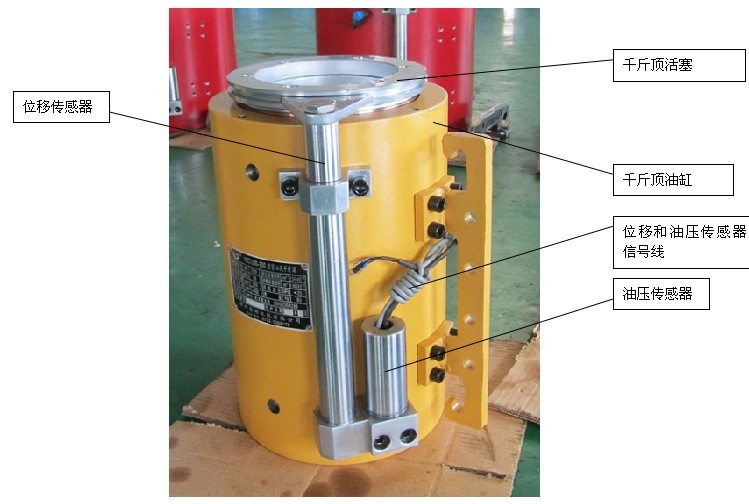

预应力千斤顶专用位移传感器有直接出线和五芯插头插座输出两种选择，适用于安装空间狭小、本体无法固定、运动有摆动的场合，无需对中。允许极限运动速度：垂直安装时 5m/s，水平安装时 2m/s。传感器随张拉过程伸缩，实时反馈张拉行程，配合油压表或控制系统实现张拉力与行程的双控。

两种出线方式按现场习惯挑：直接出线接线可靠、中间接头少；五芯插头插座拆装快，设备转场或收工清场时方便，插头记得戴好保护帽。

安装注意事项

传感器安装于千斤顶行程测量位置，随张拉过程伸缩；安装时注意传感器本体固定，避免摆动影响读数；施工现场环境复杂，传感器与线缆做好防护，防止碰撞损坏；五芯插头插座型号按对应关系接线。

桥梁与坝体工地上预应力张力设备位移测量怎么装、怎么核

安装位置要选在张拉时能跟着伸缩、又不被钢铰线束刮到的地方。本体固定以不干涉千斤顶动作为前提，绑扎或抱箍都行，松紧度要控制住：太松读数飘，太紧测杆容易被顶弯。

速度也要对得上，垂直安装时允许极限运动速度 5m/s，水平安装时 2m/s，张拉速度要控制在这个范围内。回落过快或强行卸压，冲击力会直接作用在测杆上，这也是现场最容易忽略的一条。

调试与维护

张拉前设定零位，确认读数随张拉动作连续变化；施工中定期校验读数；传感器与线缆使用后清洁收存，防止泥沙进入插头。

每片梁开张前用卡尺或标准量具对一遍读数，数据对不上就别开张，宁停一次也别把伸长量做偏。收工时线缆盘好、插头朝下悬挂，别在地上拖着走。

选型与维护要点

• 传感器随张拉过程伸缩，注意本体固定避免摆动；施工现场做好防护，防止碰撞损坏。
• 垂直安装允许 5m/s、水平 2m/s 极限速度，张拉速度要控制在此范围内。
• 五芯插头插座按对应关系接线，使用后清洁收存防泥沙。
• 张拉前确认传感器归零，张拉完成后校验读数回零，异常时排查安装松动。
• 直接出线与五芯插头两种输出按工地拆装频次选，转场多的选插头式。

通用价值

为预应力施工的张拉行程提供实时反馈，便于控制张拉质量，替代人工读数，预应力施工的规范性与效率都提上来。伸长量有连续数据可查，工序验收有据可依。
