塑料机械电阻式位移传感器非接触替代方案

塑料机械上的电阻式位移传感器，迟早会撞上同一堵墙：电刷磨没了、阻值跑偏了，机器就得停。想把停机次数压下来，性价比很高的一步就是把接触式测量换成非接触式。德敏哲18系列磁致伸缩位移传感器就是冲着“非接触替代电阻尺”设计的：磁环隔空取位置，没有电刷这一说，圆形壳体好塞，价格比传统非接触方案亲民，机械改动量也小。

电阻式位移传感器在塑料机械上为什么会磨坏

先看它怎么工作的。电阻尺内部是一条电阻膜，滑刷被连杆带着在膜上来回蹭，取出来的电压跟位置成比例。位置信号是从“蹭”这个动作里得到的，所以滑刷天生就是消耗件。

塑料机械偏偏是滑刷扛不住的工况，三件事叠在一起：

• 动作频繁。注塑机合模、顶针、射胶，一趟循环就得跑几百毫米，有的机台一天往复几十万次。
• 环境脏。粉尘、油雾、料粒碎屑常年飘，颗粒一旦进到膜面和滑刷之间，等于在砂纸上滑。
• 有振动和温升。料筒附近环境温度高，膜层和胶粘剂老化快，电阻值跟着漂。

磨到一定程度，表现很有特点：行程两端读数还准，唯独中间那一段开始跳、开始偏。因为中间正是设备跑得偏勤的那一段。看到这个现象，基本就能判定是滑刷磨损，不用再怀疑信号线。

德敏哲18系列的定位：不进油缸，也不用改机器

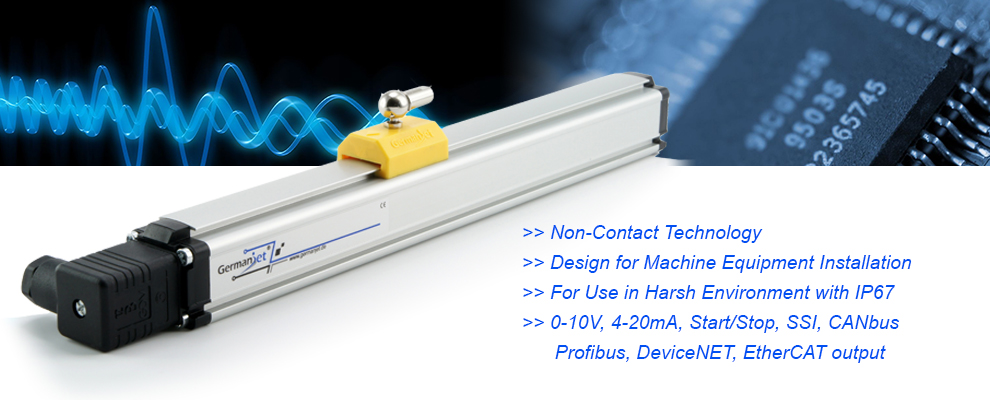

18系列是德敏哲的滑块式、也就是外置式磁致伸缩位移传感器。它和“测杆塞进油缸”的内置结构不一样——测杆是外露的，定位磁环套在测杆外面，由机器运动件带着滑动，磁环和测杆之间留有间隙，全程不接触。

这个结构天生适合做电阻尺的替代品：原来电阻尺装在哪，磁致伸缩多半也能装在那附近，不用钻油缸、不用改液压回路，属于“拆一个、装一个”的活。

非接触替代之后，现场能拿到什么

说收益别只讲“寿命长”，拆成现场能感知的四条更实在：

• 没有磨损件。磁环和测杆不接触，不存在“磨到某天必须换”的消耗品。位置是绝对值输出，掉电不丢，上电即用。
• 停机变少。电阻尺难受的地方在于“下次什么时候坏说不准”，非接触方案把这份不确定性抹掉了。
• 环境吃得下。阳极氧化铝密闭异型壳，防护等级 IP67，粉尘、油污、水汽、振动都不算事。
• 省安装空间。身型是圆的，机器上位置再挤也塞得进去，不用为它专门腾地方。

替代选型：先把这四件事对齐

改造前对着下面这张表走一遍，能避掉九成返工。表里的“现状”一栏按现场实测填，别照机器铭牌估。

这张表里，经常翻车的是“输出信号”那一行，下面单独说。

安装与接线：磁环间距、供电、输出

安装这块其实比电阻尺省心。定位磁环跟测杆的垂直距离控制在 8mm 以内就能可靠取位置；磁环本身还自带 ±5mm 的垂直安装余量，意思是装高一点、低一点、偏一点，都在允许范围内，不用拿塞尺去抠。

电气上走 M12 插头，24V 供电。输出分两路走：要沿用原来的模拟量通道，就选 0-10V 或 4-20mA；要上总线，可以选 SSI、CANbus、Profibus、EtherCAT。总线方式的好处是位置直接送进 PLC，省掉 A/D 模块，远传几百米也不发愁。

三个现场经验，照这个顺序查

现象一：换了传感器，读数在中间段还是一跳一跳。原因多半不在传感器，而在接地。模拟量长距离传输时，如果屏蔽层两端都接、又跟动力线捆在一个线槽里走，干扰会原封不动灌进来。处理：屏蔽层改单点接地，信号线跟变频器输出线分开走，多数跳动当场就没了。

现象二：装机后量程对不上，跑两三天还会自己偏。拆开看是支架的问题——原来是几块板拼焊的，焊完没退火，应力慢慢释放把底座带歪了，磁环跟着偏。处理：支架改一体折弯件，或者焊后做去应力处理，再重新固定。

现象三：上电有读数，但一断电再上电，位置跟断电前对不上。先确认选的到底是绝对值型还是需要重复标定。这种情况八成是标定没做，或者零点基准面装机之后动过。处理：重新做一次零点和满量程标定，把基准面固定死。

成本怎么算才不算糊涂账

只看单价，非接触一定比电阻尺贵，这点不用回避。但把账摊到三年看，结论往往会反过来：电阻尺是“买得便宜、换得勤”，每次换件不光是件钱，还有停机、拆装、重新标定的人工，以及一批因为位置漂移而报废的制品。塑料机械产线停一小时的成本，通常比一支传感器贵得多。

判断标准建议这样定：动作频繁、环境脏、停机代价高的机台，优先上非接触；工况温和、行程短、一年也动不了几次的辅助机构，继续用电阻尺也合理。别一刀切。

常见问题

问：18系列的磁环离测杆多远能装上？要不要精调？
答：垂直间距留到 8mm 以内就行，磁环那头还自带 ±5mm 的上下调节余量。机械基本不用动，也不用费劲精调，装上去能顺畅滑动就可以。

问：塑料机械环境那么脏，壳体防护够不够？
答：现场用没问题。外壳是阳极氧化的铝材，做成密闭异型结构，防护等级到 IP67，粉尘、水、振动都挡得住；身型是圆的，机器上位置再挤也塞得进去。掉电再上电，位置也不会偏。

问：18系列有哪些输出，能不能配现有 PLC？
答：接线走 M12 插头，供电 24V。模拟量有 0-10V 和 4-20mA；数字量可以挑 SSI、CANbus，还能配 Profibus 和 EtherCAT。主流 PLC 都能对接，传几百米不费劲。具体可选的组合以厂家样本为准。

问：从电阻尺换 18系列，容易卡在哪一步？
答：容易卡在输出接口。改造时输出必须跟现有 PLC 输入模块对上，模拟量还是总线要提前确认清楚，别买回来才发现接口不匹配。其次是量程，一定要量实际行程，别照机器图纸估。

问：换成非接触以后还要不要维护？
答：没有电刷这类消耗件，日常基本不用维护。要留意的是磁环有没有松动、测杆表面有没有被铁屑之类的东西糊住——磁环位置一乱，读数就跟着乱。定期目视检查一遍就够。
