德敏哲磁致伸缩位移传感器特点与系列怎么选

德敏哲磁致伸缩位移传感器特点，归结起来就是安装形态分得细：柔性测杆、全密封内置、耐压圆管、铝合金导轨、紧凑分体这几种形态都有对应系列，再配上统一的非接触测量和宽温域。选型时先看装在哪里，再看行程和输出，比一上来就翻参数表要快得多。

德敏哲磁致伸缩位移传感器特点：先看安装形态分几类

磁致伸缩的测量原理决定了它的测量元件之间不用接触，位移由磁环和测杆之间的时差算出来。所以这一条产品线的所有系列，共同特点都是非接触、无机械磨损、抗干扰能力强。真正拉开差别的是外型：是埋进液压缸里，还是贴在导轨外面。

按这个思路，七个常见系列可以归成三类：内置式（16、17、19H），外置导轨式（18、19P），还有两头都要顾的柔性测杆（15F）和紧凑分体（19D）。下面逐类说，参数都按样本口径给，具体以厂家样本为准。

15F 特点：柔性测杆，专治空间不够和大行程

15F 是这条线里比较特别的一个。它用柔性测杆，既能做直线位移测量，也能沿曲线做位移测量。跟刚性测杆的产品比，好处有两个：一是替换安装占的空间小很多，二是运输时不那么容易撞坏。

它和 15 系列同属一个系列，同样具备抗干扰能力强、许用温域宽（-40~+85℃）、非接触测量、替换方便、智能诊断这些特点，量程可以做到 7600mm。行程大、原有缸体内部空间又塞不下刚性测杆的场合，这个系列是首选。

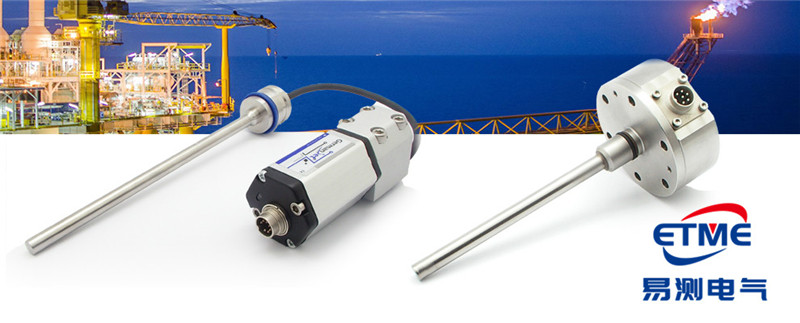

16、17、19H 特点：全部走液压缸内置

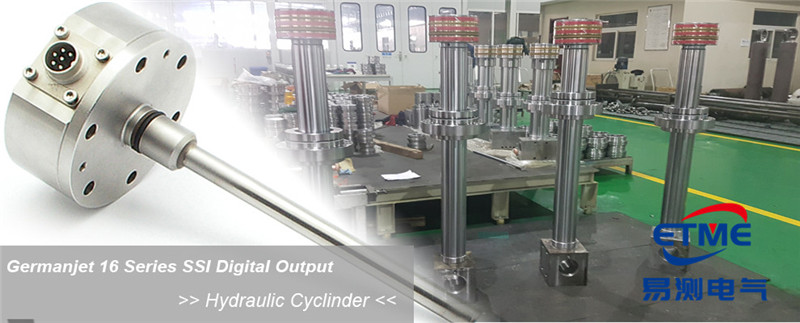

16 系列是电子头 34mm 的全密封内置式，适合带 U 型耳环的液压缸内置安装，特点是结构紧凑、抗干扰能力强、全密封抗污防油防水（汽）。

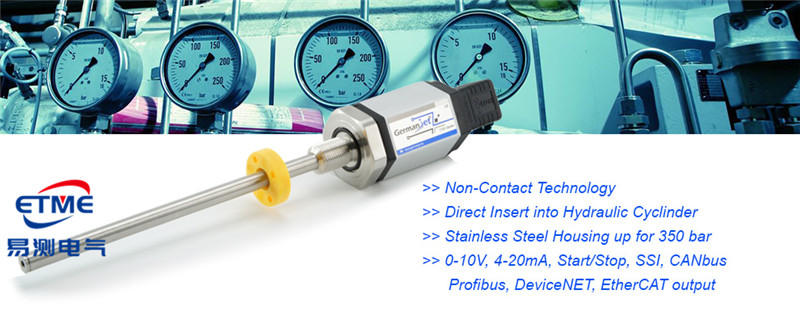

17 系列是耐压圆管式，专做液压油缸内置。它的特点里，环境耐受性好和无机械磨损这两条最实在：测杆和磁环不接触，液压系统里的污染对它的影响比接触式小得多，同时分辨率和高精度也能兼顾。测量起止位置点可以在全量程内调整，标定时省事。

19H 也是全密封内置式，电子头尺寸 86mm，走的是同一个思路——结构紧凑、抗干扰、全密封抗污防油防水（汽）。如果缸内电子头位置够宽裕，又要求密封等级高，19H 就合适。

18、19P 特点：导轨式外置，磁块不接触

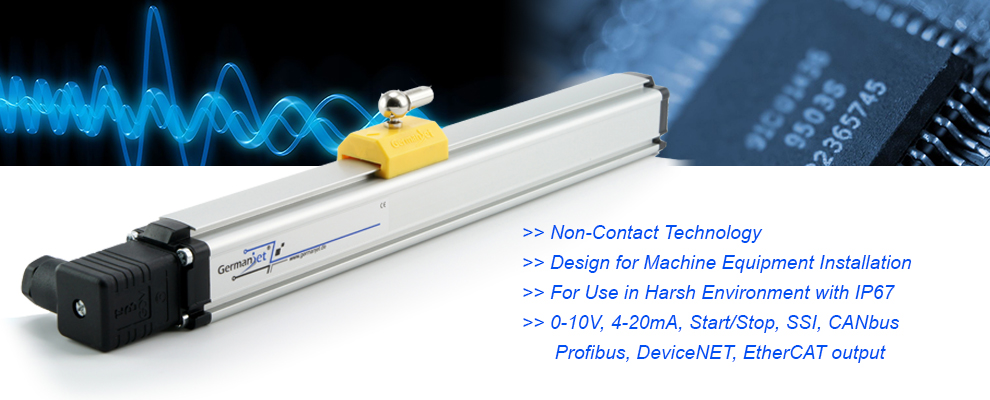

这两个系列都是铝合金导轨式，用在需要外置安装的直线位移测量场合。悬浮磁铁直接装在运动件上，测量时和传感器本体没有任何接触，所以导轨稍有偏移也不怕。

18 系列的余量给得比较宽：最大许可侧向偏移可到 ±3mm，最大许可垂直间隙可到 6mm。这意味着装配时不必把磁铁和导轨对得像机床导轨那么精确，日常的磨损也在容忍范围内。

19P 则是把电子头整个塞进铝合金型材里，配套的磁性滑块全程滑动走。它有个实用设计：滑块万一意外滑出量程，也不会顶坏传感器。磁块感应距离最远能到 6mm，适合震动较大的数控设备做位置测量。外置安装、结构紧凑、用起来省事。这两个系列在冲压机械、建材机械、木材加工机械这类数控设备上用得比较多。

19D 特点：电子头只有 26.9mm×32mm

19D 是紧凑分体式，专门解决内置场合里电子头位置太紧的问题。需要油缸内置安装的电子头部分，尺寸只有 26.9mm（直径）×32mm（高），这个尺寸在很多小缸径的液压缸里才塞得进去。

它的特点和其他系列一致：安装尺寸小、抗干扰能力强、许用温域宽（-40~+85℃）、非接触测量、替换方便、智能诊断。风电、工程机械、高速铁路这类对空间和可靠性都挑剔的领域用得比较多。

输出信号怎么配：模拟量与 SSI

16、17、19H 三个系列在样本里给出的输出选项是一致的：模拟量有直流电流 4~20mA（正、反向）和直流电压 0~10V（正、反向），SSI 有 24、25、26 位二进制或格雷码。选哪个，看后面接的是什么。

接 PLC 模拟量模块、回路不长、干扰不重，4~20mA 最省事；接伺服或运动控制器、要绝对位置和高速刷新，走 SSI 更合适。其余系列的具体输出配置，以厂家样本为准。

现场两个坑：磁环方向和间隙

现象：液压缸内置的传感器装好，油压一上到十六七兆帕，读数就开始跳。原因：磁环方向装反了，或者测杆支撑间距太大、高压下被压得轻微弯曲，磁环和测杆之间的间隙变得不均匀。处理：按样本要求把磁环方向装正、保证同轴；长行程的测杆按样本要求加中间支撑，别让它自由悬空。

现象：18 系列外置的，用了大半年定位偶尔丢一跳。原因：磁铁装在运动件上，垂直间隙随着导轨磨损慢慢变大，一旦超出许可值就丢信号，导轨磨损是渐进的，所以现象也是偶发的。处理：把磁铁与传感器之间的间隙量进点检表，接近上限就换滑块或重装磁铁座，别等到彻底读不出数才动手。

常见问题

问：德敏哲这几个系列，现场怎么快速定一个？
答：三步走。先定装在哪：缸内内置挑 16、17、19H，外置导轨挑 18、19P，电子头位置特别紧挑 19D，行程大又要替换方便挑 15F。再定行程和耐压，最后定输出信号，顺序反了会反复改型。

问：柔性测杆的行程能到多大，弯曲安装有什么限制？
答：样本给到的量程可以做到 7600mm，既能测直线位移也能测曲线位移。限制主要在弯曲半径，不能小于样本规定的下限，安装时也不要让它在同一个位置反复折弯，具体数值按样本执行。

问：内置式的电子头尺寸，量的是哪一段？
答：量的是要埋进缸体的那一截电子头部分，不含测杆。比如 16 系列是 34mm，19H 是 86mm，19D 是 26.9mm（直径）×32mm（高）。选型时要拿缸体内腔的实际可用空间去比，留出拆装余量。

问：磁环和测杆之间的间隙要求多少？
答：内置式要求同轴、间隙均匀，具体公差按样本；外置导轨式宽一些，18 系列许可侧向偏移能到 ±3mm、垂直间隙能到 6mm，19P 的磁块感应距离最远也是 6mm。间隙用久了会变，要纳入定期点检。

问：输出选模拟量还是 SSI？
答：看后端设备。接 PLC 模拟量通道、距离不算长、现场干扰可控，选 4~20mA 或 0~10V 最直接；要绝对位置、要高速刷新、接伺服或运动控制器，选 24/25/26 位 SSI。资料里 4~20mA 和 0~10V 都标了正、反向输出，接线时方向别接错。
