Profibus位移传感器从站地址设置操作说明

Profibus位移传感器从站地址设置这一步躲不开：总线上挂几台传感器，每台都得有自己的号，重号就互相打架。德敏哲 Profibus 位移传感器的出厂默认地址是 125，装配前必须改成总线上没人占的号。设址有两条路——带拨码的型号现场直接拨，不带拨码的用西门子 SIMATIC Manager 加 CP5611 接口卡写进 EEPROM；不管走哪条路，改完都要掉电复位再复核一遍。

Profibus位移传感器从站地址的范围与出厂默认

Profibus 的从站地址按 1～125 取。0 和 126、127 一般留给特殊用途，实际组网就别占。德敏哲 Profibus 位移传感器出厂默认给的是 125，这个值单机调试时能用，一挂上现场总线就很有可能跟别的设备重号。

上现场之前先把总线上所有节点的地址列一张表，看看哪个号空着，再动手改。地址在总线上必须唯一：两个节点用同一个号，典型现象是主站报站号重复，或者某台设备时通时断——不是两台都坏，是它们互相抢应答。这种故障很容易被误判成线路问题，白折腾大半天。

设址方式一：拨码开关，现场直接拨

一部分型号用 8 位拨码开关设址，改地址就是拨开关的事，适合现场快速处理。8 个位的位权依次是 1、2、4、8、16、32、64、128，把需要的位拨到 ON，位权相加就是地址。要设 124，就是 4+8+16+32+64，对应 SW3 到 SW7 全拨 ON，SW1、SW2、SW8 留在 OFF。

拨码设址有个细节：拨完必须断电重新上电，传感器读一次拨码状态才真正生效。另外，带拨码的机型，拨码的优先级一般高于内部存储的地址，具体以厂家样本为准——这条务必先确认，不然会出现在软件里改了地址、一上电又被拨码顶回去的怪事。

设址方式二：用 CP5611 软件设址

不带拨码的型号，比如本文这套 19 系列，地址只能靠软件写进 EEPROM。先备三样：一台 PC、一张西门子 SIMATIC CP5611 接口卡、西门子 SIMATIC Manager 软件。步骤按下面走，一步都别跳。

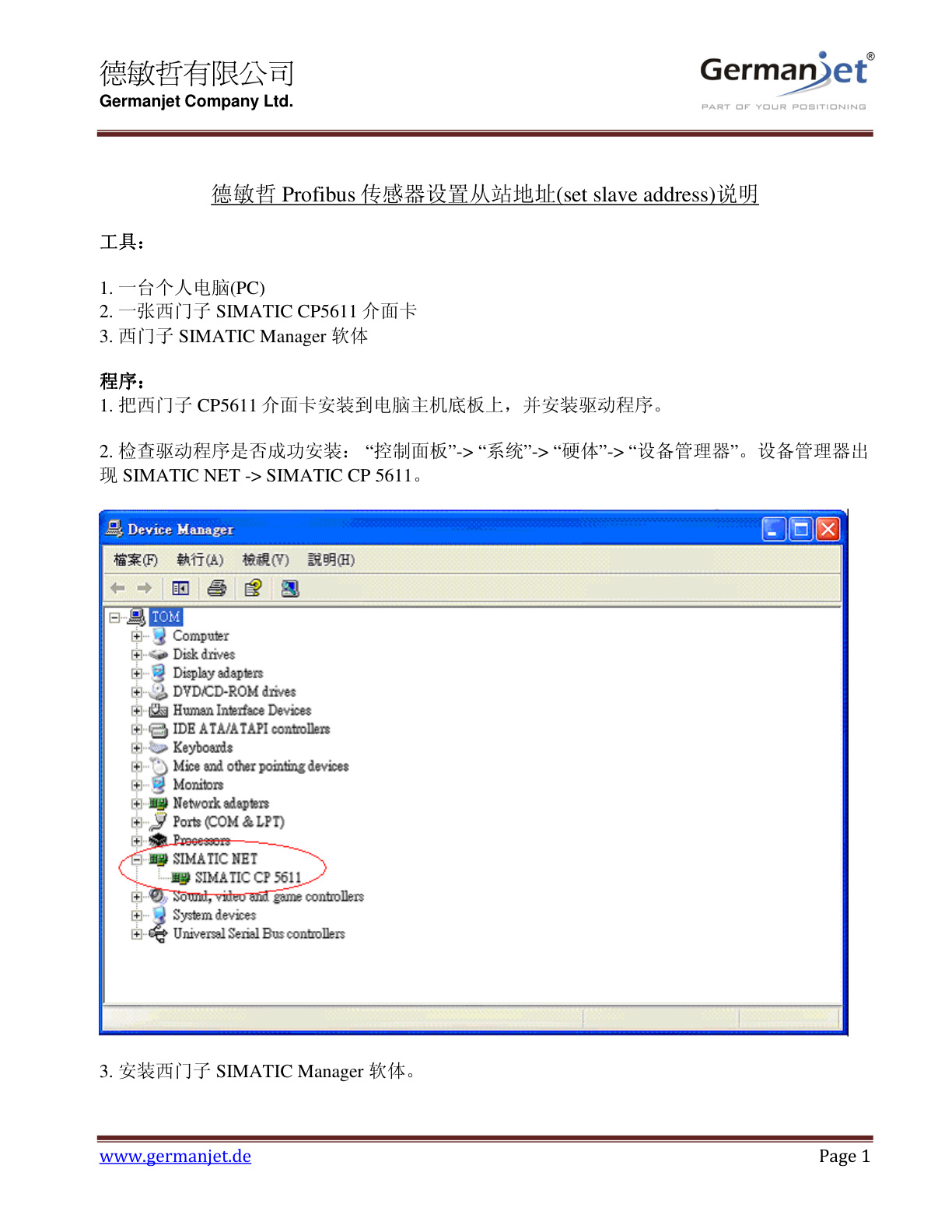

1. 装接口卡和驱动：把 CP5611 装到 PC 主板上并装驱动，设备管理器里出现 SIMATIC NET → SIMATIC CP 5611，就说明认到了。
2. 装 SIMATIC Manager：按提示把西门子编程软件装好。

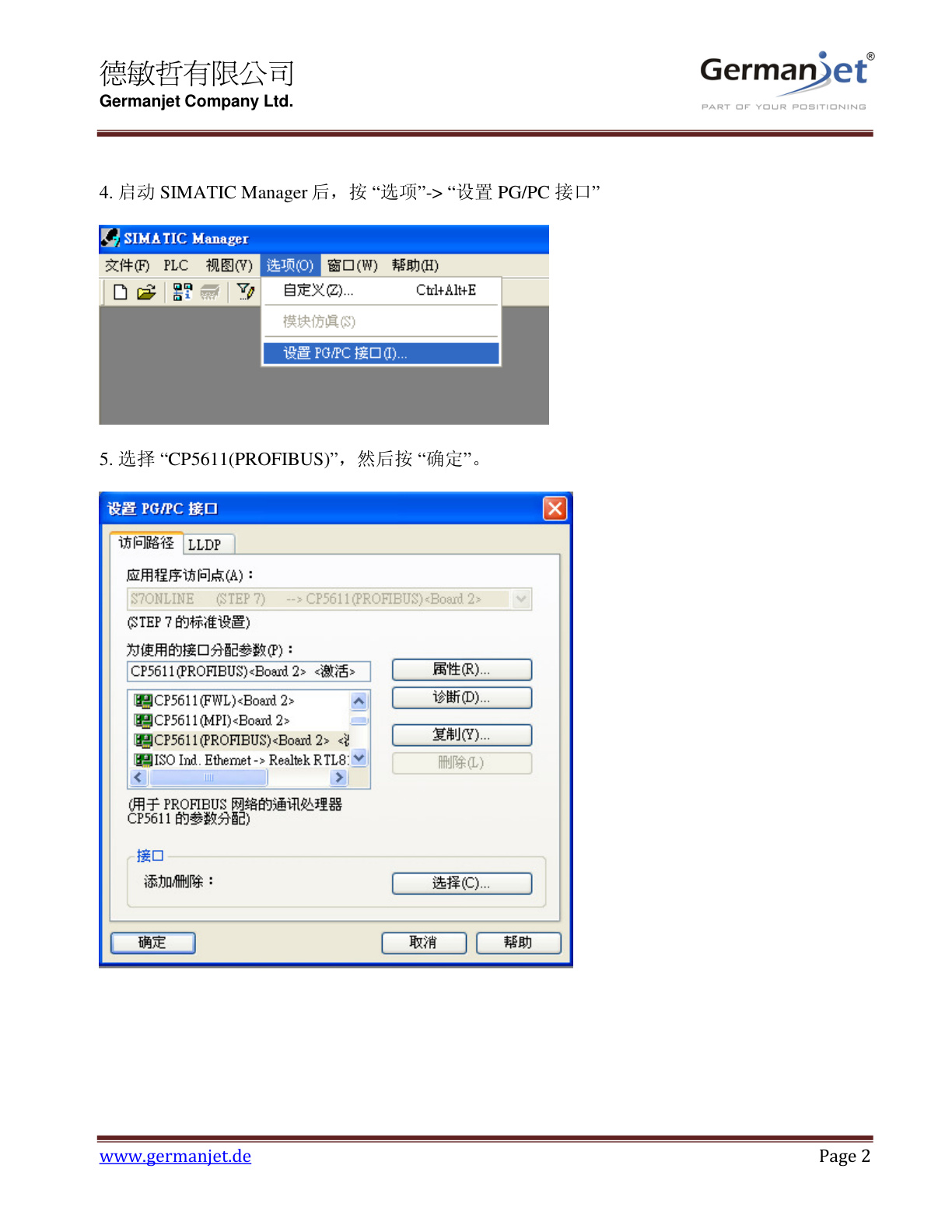

3. 设 PG/PC 接口：菜单「选项」→「设置 PG/PC 接口」，选中 CP5611(PROFIBUS)，确定。

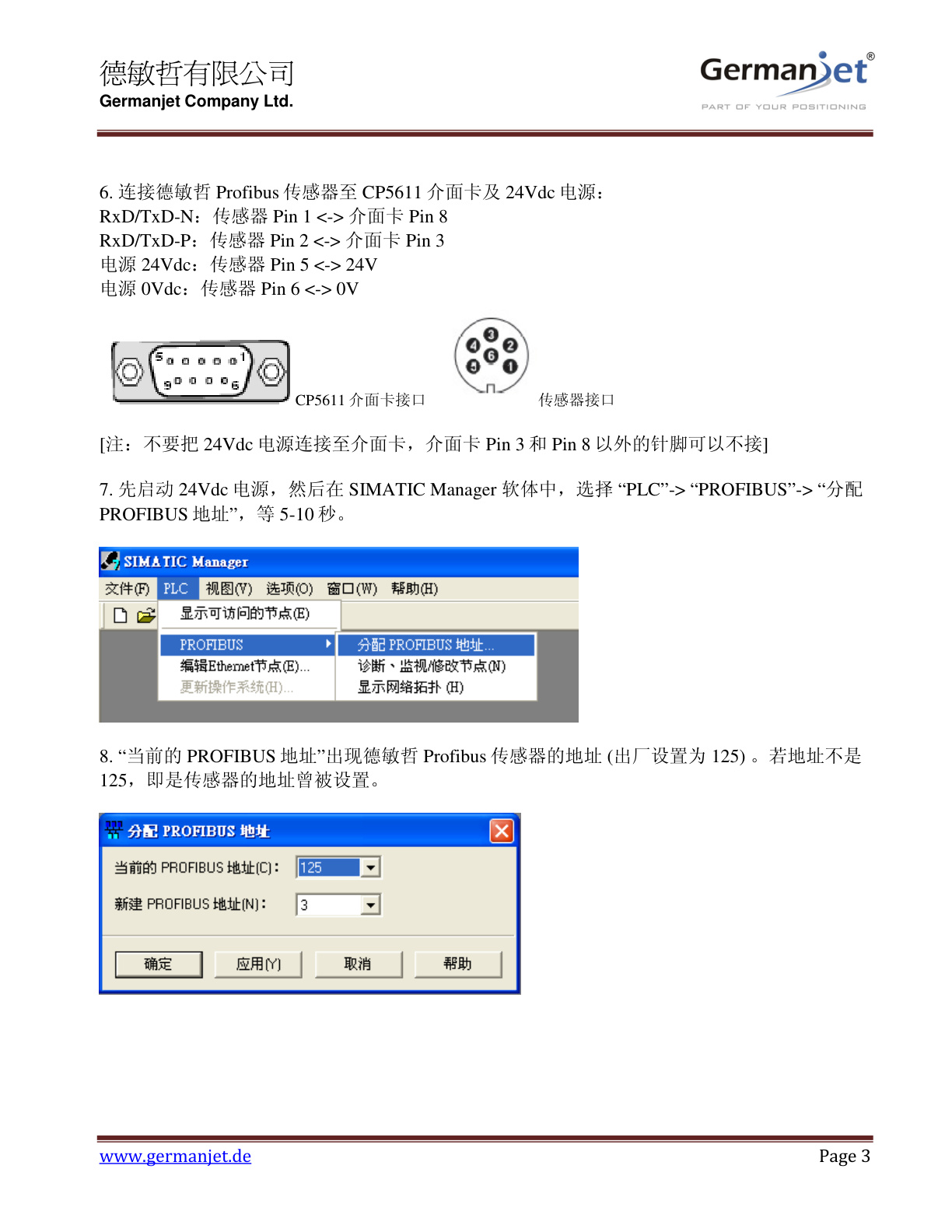

4. 接线：传感器与接口卡、24V 电源按下面那张针脚表接。特别注意，别把 24V 电源接到接口卡上。
5. 上电并分配地址：先给传感器供上 24V，再在软件里选「PLC」→「PROFIBUS」→「分配 PROFIBUS 地址」，等 5～10 秒。
6. 看当前地址：对话框里「当前的 PROFIBUS 地址」会显示传感器现在的地址，出厂是 125。显示的不是 125，说明这台以前被人改过。

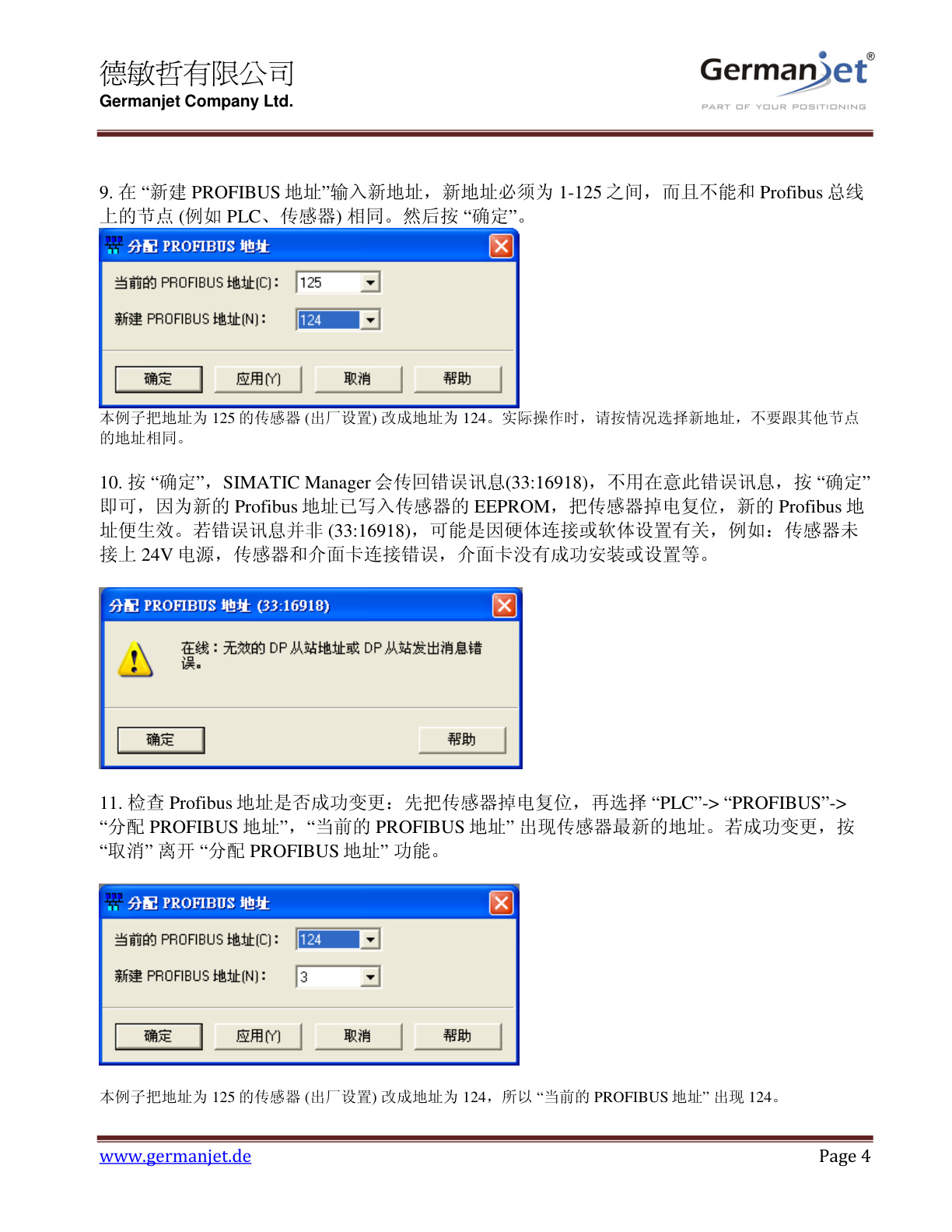

7. 填新地址：「新建 PROFIBUS 地址」填新号，范围 1～125，且不能和总线上别的节点重复。本文的例子是把 125 改成 124。
8. 确定并掉电复位：点确定后软件会弹 33:16918 这个提示，别管它，直接确定——地址已经写进 EEPROM。然后给传感器掉电再重新上电，新地址才生效。
9. 复核：掉电复位后再进一次「分配 PROFIBUS 地址」，看「当前的 PROFIBUS 地址」显示成新号，就说明改成功了。

改完怎么复核才算数

复核就三步，少一步都可能埋雷。第一步，软件里回读当前地址，确认是新号；第二步，把传感器接回总线，主站在线扫描，能在新地址上看到这台从站；第三步，把新地址登记到电柜门内侧的地址表上，顺手写在设备铭牌旁边，以后加设备时一眼就能看出哪个号空着。

我们碰到过一回：两台新到的传感器出厂都是 125，现场只改了一台就通电上线，另一台一直不通。查了大半天线路和终端电阻，最后发现是两台重号。这事要是有一张地址表，两分钟就能看出来。

批量上线的项目，建议先离线把所有传感器的地址改完、逐台回读确认，再统一挂到总线上。在已经通电的总线上现场改地址，风险比离线改大得多——一边是多个主站争用，一边是单机点对点，哪个好控制不用多说。

另一个坑：拨码改了没生效

带拨码的型号还有一类问题：改完拨码没断电重启，或者开关没完全拨到位。现象是主站扫到的还是旧地址。处理办法很简单——断电，把每个开关都拨到明确档位上（别停在中间），再上电看主站读到的号。拨码开关手感很轻，用螺丝刀拨的时候很容易只推动一半，肉眼还看不出来。

还有一种更绕的：现场有人先拨了码，后来又在软件里写了一次地址，两套设定打架，每次上电读到的号还不一样。遇到这种情况，先弄清楚这台机型到底以哪一路为准，把不用的那一路恢复成默认，只留一种设定方式，别让两个来源同时生效。

常见问题

问：德敏哲 Profibus 位移传感器出厂地址是多少，要改吗？
答：默认出厂是 125，装到现场前得改成总线里没人占的号，可选范围 1 到 125，不能跟线上其他节点撞号。改的时候先把 24V 电源供上，写完必须断电再重新上电，新地址才算真生效。0 和 126、127 一般留作特殊用途，别去占。

问：Profibus 位移传感器针脚和 CP5611 接口卡怎么接？
答：RxD/TxD-N 从传感器 Pin 1 接到接口卡 Pin 8，RxD/TxD-P 从 Pin 2 接到接口卡 Pin 3；24Vdc 电源走 Pin 5、0Vdc 走 Pin 6。接的时候别把 24V 电源误接到接口卡上，接反了轻则通不了，重则烧口。

问：Profibus 分配地址时弹出 33:16918，是不是失败了？
答：不是。这个提示说明新地址刚写进去、旧连接断了，点确定即可，地址已经进 EEPROM。要是报的不是这个错，先查三件事：传感器 24V 供上没、Pin1 和 Pin2 有没有和接口卡接反、接口卡驱动装没装。

问：改完 Profibus 从站地址，为什么要掉电复位再复核？
答：因为地址是存进 EEPROM 的，不掉电复位新地址不生效。复位后再进一次「分配 PROFIBUS 地址」，看当前的 PROFIBUS 地址显示成新号就说明成功了；最后还要把新号登记到地址表上，避免下次加设备时看不见。

问：拨码设址和软件设址，哪个说了算？
答：看机型。带拨码的机型，通常拨码优先级高于内部存储的地址，软件改完一上电可能又被拨码顶回去，这一点以厂家样本为准，动手前先确认清楚。不带拨码的型号就没有这个问题，地址只在 EEPROM 里存一份，软件写一次、掉电复位一次就定了。
