电阻尺换18系列：磁致伸缩位移传感器接线要点

磁致伸缩位移传感器接线这套逻辑，跟老电阻尺完全不是一回事，电阻尺换成 Germanjet 德敏哲 18 系列的时候，最容易翻车的就三条：模拟输入负极不能共机器地、信号线要用四芯双绞屏蔽、电源极性绝不能接反。这三条记住，改造基本一次成功；忘掉哪一条，轻则读数飘，重则上电那一瞬间就把传感器烧掉，而且这种损坏不在保修范围。下面按先定铁律、再讲为什么、最后说上电前后怎么做的顺序讲。

磁致伸缩位移传感器接线三条铁律

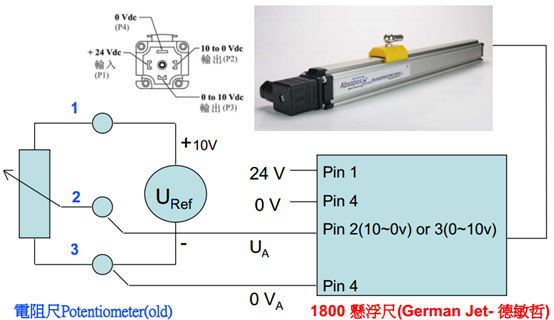

老电阻尺（电位器式）用久了碳膜磨损、读数跳，换成磁致伸缩传感器是很常见的改造。东西换了，接线逻辑也跟着变，先把三条铁律摆出来：

• 模拟输入负极别接地：控制器模拟输入的负极（-）只接传感器的 0V 信号端，别直接接到机器的 0V 或外壳地上。一接上就形成地环路，读数飘得没法用。

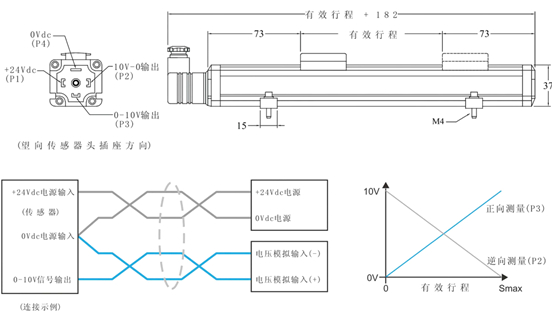

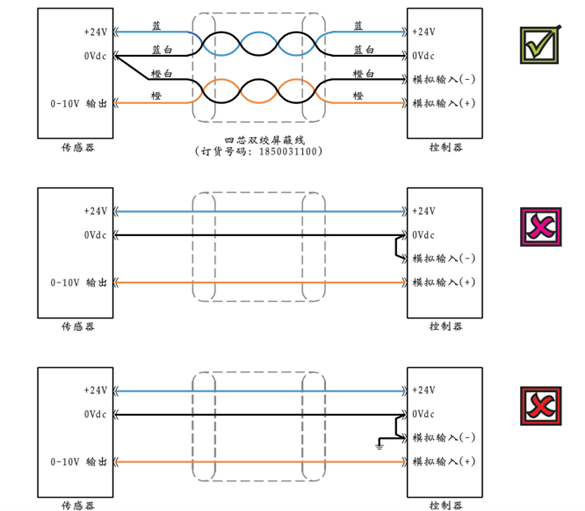

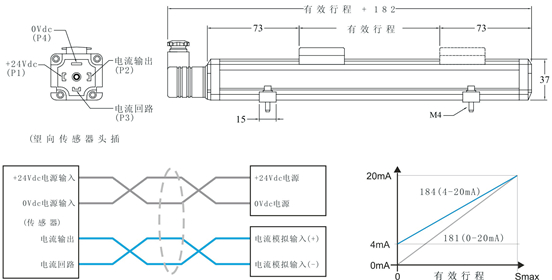

• 用四芯双绞屏蔽线：截面积不小于 0.2mm²，电源正负、信号正负各一对双绞。屏蔽层在控制器侧单端接地。
• 别接反电源：+24V 绝不能接到传感器的 0V，也不要把 0V 接到信号输出端，否则传感器立刻烧毁。

三条铁律为什么这么定

记住结论容易，理解原因才不会「差一点」地接错。把三条拆开看：

上电前：万用表先量三样

接完线先别急着通电，拿万用表量三样，十几秒的事，能挡掉大半事故：

1. 量电源端电阻：在传感器端量 +24V 与 0V 之间的阻值，和说明书给的数值对一下，差太多说明接错或内部已经异常。
2. 查短路：分别量电源端、信号端对壳体的绝缘，确认没有短路。
3. 核对极性：确认 +24V 没有接到 0V、0V 没有接到信号输出端。

三样都对，再送电。送电后用万用表跟一下输出，静止时读数应该稳，轻推磁环输出应连续变化、不跳档。

上电后：为什么必须重新标定

老电阻尺和磁致伸缩的量程基准、输出特性完全不同，PLC 里的工程量换算和标定值不能沿用，直接套会出现两头都对不上的情况。正确流程是：上电后在 PLC 里按新传感器的实际量程重设工程量标定，再把机械开到零位记零点、开到满程记满度。

还有两条换型时最容易漏。其一，磁致伸缩测杆端部有死区，量不到信号，选量程要按有效行程订货，不能顶格按机械行程选。其二，磁环和测杆要平行，装偏了信号弱、读数跳，这也是「参数都对、读数就是不稳」的常见原因。

换型现场两个真坑：现象、原因、怎么处理

第一个坑是读数随电机启停跳。现象是静态时数字很稳，设备一动、尤其是变频器一启动，读数就上下窜。查线发现是模拟输入负极接到了机器 0V，和屏蔽层的地在另一头又碰上了，形成地环路。处理办法是把负极改回只接传感器 0V 信号端，屏蔽层收到控制器侧单端接地，窜动立刻消失。

第二个坑是「数据两头都不对」。现象是零位和满度都差一截，怎么调量程都凑不上。原因是直接把老电阻尺的标定值搬过来用了。处理是按新表的量程重设工程量，机械切实走一趟零位和满程，重新记零点、满度，一次就对上了。

常见问题

问：电阻尺换磁致伸缩，模拟输入负极能不能直接接地？
答：千万别。控制器模拟输入的负极只接传感器的 0V 信号端，别接到机器 0V 或外壳地上，一接就形成地环路，读数飘得没法用。屏蔽层也是在控制器侧单端接地，两头接地同样会把环路引进来。

问：替换电阻尺，信号线为什么要用四芯双绞屏蔽线？
答：电源正负、信号正负各一对双绞，截面积别小于 0.2mm²，这样才扛得住现场干扰。接完先别通电，用万用表量电源端电阻、查短路、确认 +24V 和 0V 没接反。

问：换完磁致伸缩，PLC 里的老电阻尺标定值能直接套用吗？
答：套不得。通电后要按新表自己的量程在 PLC 里重设工程量，再把设备开到起点记零位、开到终点记满度，从头校一回。老电阻尺那组数直接拿来用，两头都对不上。

问：电阻尺改磁致伸缩，量程为什么按有效行程报而不顶格选？
答：磁致伸缩测杆端部有死区，量不到。按机械行程顶格订，两端反而没信号。磁环还得跟测杆平行，装偏了信号弱、跳数，换型时这两条最容易漏。
