18系列外置式磁致伸缩位移传感器经济型

18 系列外置磁致伸缩位移传感器（经济型）

产品概述

18 系列外置磁致伸缩位移传感器是采用非接触式磁致伸缩测量技术的高精度位移传感器。此技术能提供高精确、高可靠性和长寿命的位移测量，小车而坚固的设计不但方便安装，而且能消除所有工作滑动部件的磨损。该系列设计成外置安装在油缸（P 型）外端，需要配合正确的接头使用这款外置式磁致伸缩位移传感器就装在油缸外端，接线和维护都不用拆缸，行程长、现场空间又不宽裕的机台用着合适。，可保证在开环和闭合压力油环境下稳定工作，是要求严格的工业环境中最为理想的选择之一。

技术规格

工作与环境条件

安装与接线

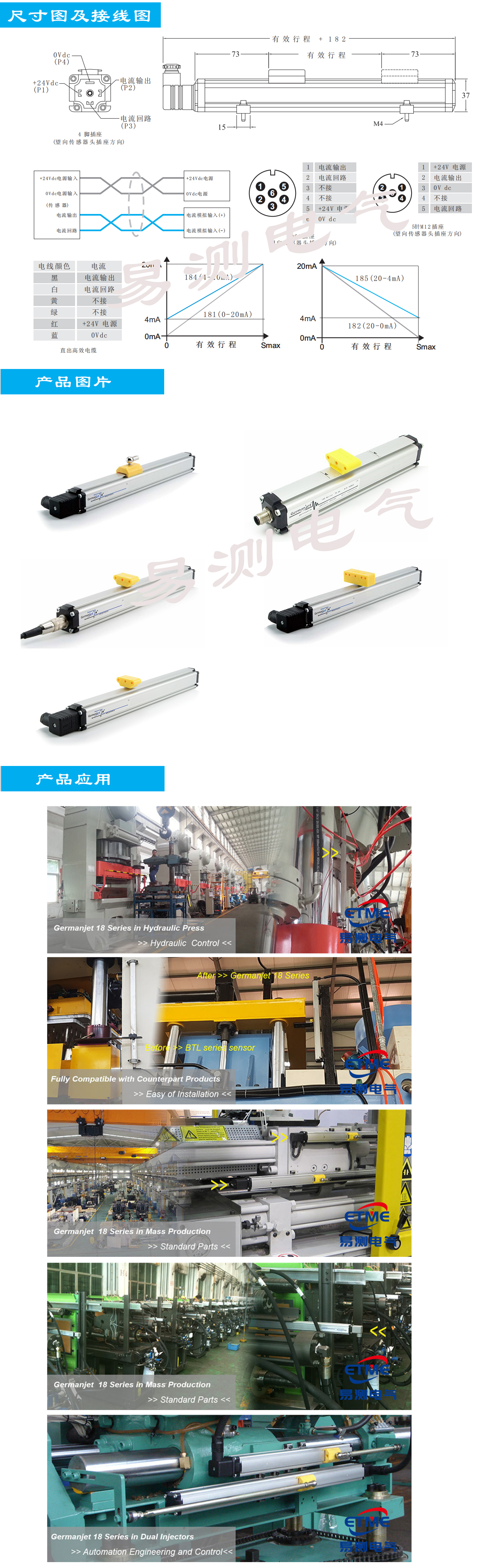

产品尺寸图及接线图显示：输出引线按功能色分，分别为 +24VDC 供电、信号输出、信号地和直流电源地（0 VDC）。

安装时请参阅产品目录内接线指示，使用四芯双绞线，最小尺寸 0.2mm²；供电需十分稳定，不建议与大耗电量设备共用电源，以免影响传感器输出稳定性。设备必须良好接地，以降低外部干扰并确保操作安全。

产品应用

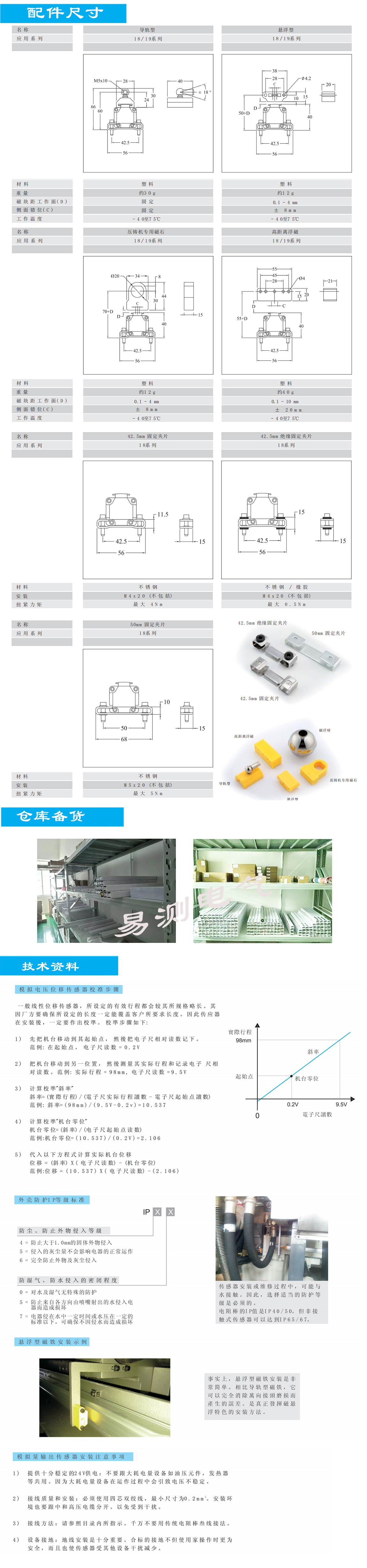

18 系列磁致伸缩位移传感器广泛应用于行走机械、液压压力机、塑料注塑成型机、大规模生产线、双射注塑机等对可靠性和精度要求较高的工业场合。配件尺寸图显示可选配多种安装支架与夹具，以满足不同油缸和机械结构的安装需求。

技术资料补充

模拟量输出传感器校准步骤：一般线性位移传感器安装后应作出校准。首先记录起始点读数，再移动机台至另一点并记录实际行程与读数，然后计算校准斜率、机台零位和实际位移。

IP 等级说明：IP 等级由两个数字组成，分别表示防尘/防外物侵入等级和防湿气/防水侵入等级。非接触式磁致伸缩传感器可达到 IP65/IP67 级别，适用于油污、水汽较重的工业环境。

PLC 模数转换精度：当模拟信号输入 PLC 时，PLC 会进行 A/D 转换。例如 16 位 PLC 实际用于计算的位元为 15 位，接上 300mm 位移传感器时理论分辨率约为 0.00915mm，实际分辨率还与 A/D 精度、噪声及接线质量有关。

注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。

主要特点

• 非接触式磁致伸缩测量技术，无机械磨损，使用寿命长
• 外置式设计，安装方便，适用于各种工业设备的位置检测
• 经济型设计，性价比高，满足一般工业应用需求
• 线性精度可达±0.05%FS，重复精度±0.005%，分辨率高
• 绝对位置输出，无需定期归零，断电后位置不丢失
• Start/Stop数字脉冲信号输出，抗干扰能力强，传输距离远
• 工作电压DC 24V，内置电源滤波和保护电路
• 多种量程可选（50mm-2500mm），特殊量程可定制

四芯双绞线与供电接地的现场做法

18 系列外置式磁致伸缩位移传感器用四芯双绞线，最小线径 0.2mm²，输出引线按功能色分：+24VDC 供电、信号输出、信号地和直流电源地（0VDC）。工作电流 50~140mA（按量程而定），输入极性保护至 -30Vdc、过压保护至 36Vdc。供电要稳，别和大耗电设备共用一路电源，设备端把地接好，外部干扰才能压下去。

更新时间与 PLC 分辨率怎么对应

读数多久刷新一次，跟量程有关：量程 <600mm 时更新时间 2.0ms，<1000mm 时 3.0ms，<1500mm 时 4.0ms，节拍快的设备要按这个数核算。模拟量进 PLC 还有一道 A/D，16 位 PLC 实际参与计算的位元是 15 位，接 300mm 传感器时理论分辨率约 0.00915mm。分辨率还跟 A/D 精度、噪声和接线质量有关。

外置式磁致伸缩位移传感器四芯双绞线接线与供电

• 外置式磁致伸缩位移传感器装在油缸（P 型）外端，接线和维护不用拆缸。
• 分辨率 0~10Vdc 输出时约 0.1，0/4~20mA 输出时按控制器电源纹波定。
• 非线性度 ±0.05%（最小 ±80μm），重复精度 ±0.002%（最小 ±2.5μm）。
• 工作温度 -40℃~+85℃，湿度 90%RH 不能结露，温度系数 <0.007% F.S./℃。
• 四芯双绞线最小 0.2mm²，+24VDC、信号输出、信号地和 0VDC 按色序接。
