直线位移传感器预应力张力设备：施工九步与双控

直线位移传感器预应力张力设备这套自动张拉系统，说白了就是给千斤顶配了两只眼睛：一只用拉杆式直线位移传感器盯钢绞线的伸长量，另一只用进回油嘴上的压力传感器盯张拉力，两个量一起回到电脑里做闭环。以前靠工人看油压表、拿直尺量伸长值，既累又容易出错；上了这套系统，张拉按参数自动分级加压，两个量对不上就报警。下面把施工步骤、控制要点和现场常踩的坑讲清楚。

直线位移传感器预应力张力设备怎么工作

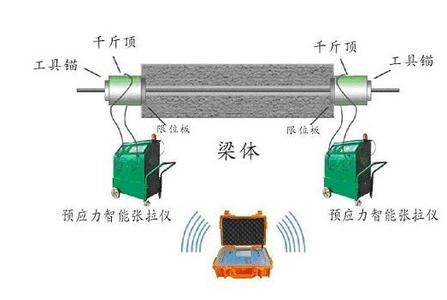

系统的骨架是这样：电动油泵给千斤顶供油，活塞带着钢绞线走；活塞一侧挂拉杆式直线位移传感器，把行程实时报回主控；进回油嘴上的压力传感器测油压，换算成张拉力；主控按预设参数控制阀门动作，实现分级张拉。位移这一路专管伸长量，压力那一路专管张拉力，谁也替不了谁。

施工九步：位移传感器在哪儿出力

整套流程按下面的顺序走，位移传感器从第 6 步开始真正出力，一直到卸荷归零才算收工。

1. 开机和控制系统自检，步进电机逆转回零位。
2. 主继电器吸合，电动油泵启动。
3. 进回油嘴的压力传感器通电并置零。
4. 步进电机控制阀动作，向千斤顶供油，活塞开始走。
5. 压力传感器实时测压力，传回电脑换算成张拉力。
6. 活塞带着拉杆式位移传感器移动，行程量实时回传电脑显示。
7. 电脑按输入的张拉参数控制加压，完成分级张拉。
8. 张拉到位进入卸荷。
9. 位移传感器归零，一次张拉完成。

双控为什么不能只盯一个量

张拉力由进回油嘴的压力传感器测，伸长量由拉杆式位移传感器测，两个量必须一起看。只看张拉力，遇到钢绞线滑丝或者夹具异常，力到了但伸长量不够，实际并没真正张紧；只看伸长量，压力系统一旦有偏差，张拉力可能已经超限而没人知道。

安装与选型：同轴、行程、中继三件事

第一是同轴。位移传感器安装要跟钢绞线张拉方向同轴，别偏着装，否则量到的只是斜方向上的分量，伸长量偏小，跟压力那头的数对不上。张拉前先手动走一遍全行程，确认传感器不卡、零点准。

第二是行程。量程按千斤顶活塞的实际行程加一点余量来定，两端别顶格。行程没量准，张拉到一半就顶到尽头，保护动作频繁，影响效率。具体量程以厂家样本为准，报行程时把有效行程和留量一起说清。

第三是中继。数据经中继控制器传输，抗干扰、能传一公里左右，隐蔽场地也能用。现场远离变频器、大功率接触器这类干扰源布线，信号线和动力线分开走。

现场两个真坑：现象、原因、怎么处理

第一个坑是伸长量偏小、两头对不上。现象是张拉力到了设计值，位移报的伸长量却总差一小截，怎么调都补不回来。查出来是位移传感器跟钢绞线不同轴，量到的是斜方向分量。处理办法是重新校正安装，让传感器轴线跟张拉方向对齐，再手动走全行程复核零点，数据立刻正常。

第二个坑是数据时通时断。现象是张拉中途位移读数偶尔丢一下，报警记录断断续续。原因是信号线和动力线捆在一起走，变频器一动作就干扰回传。处理是分开布线、信号线走屏蔽双绞，必要时加中继控制器，之后通讯就稳了。

常见问题

问：预应力张拉机上，直线位移传感器测的是哪个量？
答：测钢绞线的张拉行程和回缩量，装在千斤顶活塞拉杆那一侧。张拉力是进回油嘴上的压力传感器测的，两个量都回电脑做闭环，位移这一路专管伸长量。

问：自动张拉系统开机后，位移和压力传感器怎么置零？
答：先自检、步进电机逆转回零位，主继电器吸合、电动油泵启动，进回油嘴的压力传感器通电后置零；张拉到位进入卸荷，位移传感器再归零，一次张拉才算完。

问：位移传感器装得跟钢绞线不同轴，伸长量会偏成什么样？
答：偏着装，量出来只是斜方向上的那一段分量，伸长量会偏小，跟压力那头换算出的数对不上。所以安装一定跟张拉方向同轴。开始张拉之前，手动把全行程走一遍，看看卡不卡、零点准不准。

问：张拉过程为什么说张拉力和伸长量两个都要盯？
答：这是双控，只盯一个要出事。到了设计张拉力，还要核对伸长量在不在允许范围，两个对不上系统就报警；分级张拉别一次拉满，要逐级加，数据经中继控制器传，抗干扰，能传一公里左右。
