直线位移传感器碳膜修刻：按位置-输出曲线定制

直线位移传感器碳膜修刻，解决的是碳膜尺只能输出直线比例信号这个老限制：把碳膜板上的电阻分布重新刻一遍，输出就能按你需要的任意曲线走，位置对应什么量，出厂前就标定好。典型例子是汽车油罐存量——液位和体积本身不成直线关系，修刻之后仪表直接读体积，后端不用再换算。

直线位移传感器碳膜修刻到底改了哪一层

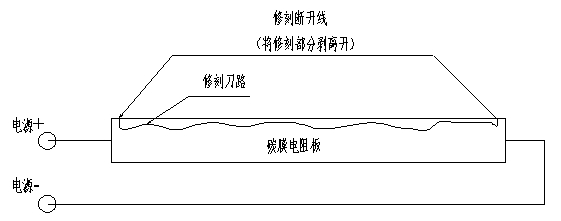

结构一点没动。碳膜、电刷、外壳、接线方式跟普通碳膜电子尺一样，变的只有碳膜板上那层电阻的分布。普通碳膜尺追求的是「长度走得均匀，电阻涨得也均匀」，一支尺子从头到尾讲线性；修刻就是把这份均匀打破——该密的地方刻密，该疏的地方刻疏，让电刷走到不同位置时分压出来的电压，正好按你给的那条曲线走。

碳膜尺原来的工作方式

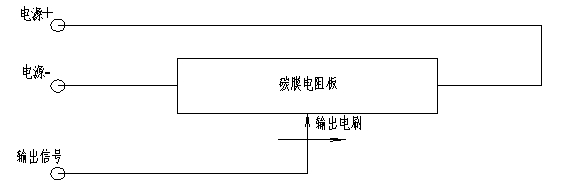

碳膜板两端加一个固定的直流电压，电刷在碳膜上滑动，滑到哪个位置就取出那一段的分压值。位置不同，输出电压不同，所以能拿电压反推位置。这套做法本身没问题，问题在于它天生是线性的：总长 200mm，电刷走在中点，输出就是一半电压。

如果对电压信号再做一级 V/A 转换，就能得到电流信号，远距离传输更省心。修刻和这一级转换不冲突——先修曲线，再把电压转成 4~20mA 之类，现场怎么接还怎么接。

哪些位置-输出关系值得修刻

不是只有油罐才用得上。判断标准很简单：你能列出一张「位置—目标值」的表格，而且这条关系是固定的、可重复的，就值得修。

有一类关系修刻帮不上忙：曲线绕回去、同一位置对应两个输出值的。这种情况得先从机构上解决，比如加一级连杆把双向行程拆成单向，再谈修刻。

定制一次要走完的几步

流程不复杂，但顺序别乱，尤其是对应表这一步——表给得含糊，后面全得返工。

• 列对应表：位置和目标值一对对列出来，位置用 mm，目标值用实际物理量（升、牛顿、米每秒），只写百分比的表用不了。
• 定端点：两个端点的输出先定死，比如零位对应 0V、满量程对应 10V，中间的点再按曲线插进去。
• 验单调：自己先看一遍表格，位置从小到大，输出是不是一直往一个方向走。有回头的地方先改。
• 打样确认：先做一支样品，装机实测几个关键点，对得上再谈批量。
• 带表出货：成品随货附一张位置-输出对应表，后端拿它做校验，换尺子也有依据。

对应表给得越细，拟合出来的曲线越贴。给十几二十个点，比只给首尾两点加一句「中间按对数走」靠谱得多。点数怎么取、曲线要多平滑，按工况跟厂家技术沟通，以厂家样本为准。

精度和误差怎么定

修刻尺的精度不是一个数字说了算，得把误差拆开看。下面这几项是现场常见的量级，具体到某一支产品，还是以厂家样本为准。

分辨率和重复性这两项，通常比线性度好看。寿命的主要磨损点就在电刷和碳膜的接触面上，动作频繁的工位要按百万次量级来估，具体数字以样本为准，别拿别人的工况直接套。

现场容易踩的两个坑

第一个坑：装机后读数整段偏。现象是每个点都比预期高一点或低一点，曲线的形状却没跑偏。原因多半是零点没对齐——电刷的机械零位和你给表时的起点差了一小段。处理办法是先把传感器推到机械起点，量一下实际输出，跟表里的起头对一下，差多少在后端软件里补掉；补不掉的，让厂家重新对零。

第二个坑：曲线中间段跳动。现象是两头都稳，中段读数隔一阵跳零点几毫米。原因一般是后端输入阻抗偏低，电刷走到中段时输出阻抗变高，负载把信号拽偏，顺带把干扰也引了进来。处理办法是先量后端输入阻抗，该加缓冲就加；信号线换屏蔽双绞，屏蔽层单点接地。

常见问题

问：修刻是改传感器还是改后端程序？
答：改的是传感器本身的碳膜板，后端程序只负责把信号读进来。好处是换一支同型号装上去曲线不用重做；代价是这支尺只适合你这一种工况，换了用途得重新修。

问：非直线输出的尺子，能当普通电子尺用吗？
答：能读，但得按你那条曲线换算，直接按线性读数会错。建议选型阶段就把用途说清，线性和非线性别混着当备件。

问：对应表给的点太少会怎样？
答：曲线会走形。点少，中间靠插值猜，猜出来的那段和实际关系差多少不好说。点给得密一些拟合更贴，具体给多少个点按工况和厂家沟通。

问：修刻之后能改回来吗？
答：常规不行。碳膜修刻是一次性加工，刻掉的电阻回不来。所以对应需求要一次定清楚，用途改了通常只能换一支。

问：这个方案只能用在油罐上吗？
答：不是。油罐存量只是个典型例子，位置对应力、对应速度、对应压力这些能列成表的场合都能做。关键看两点：关系是否固定，以及是否单调。
