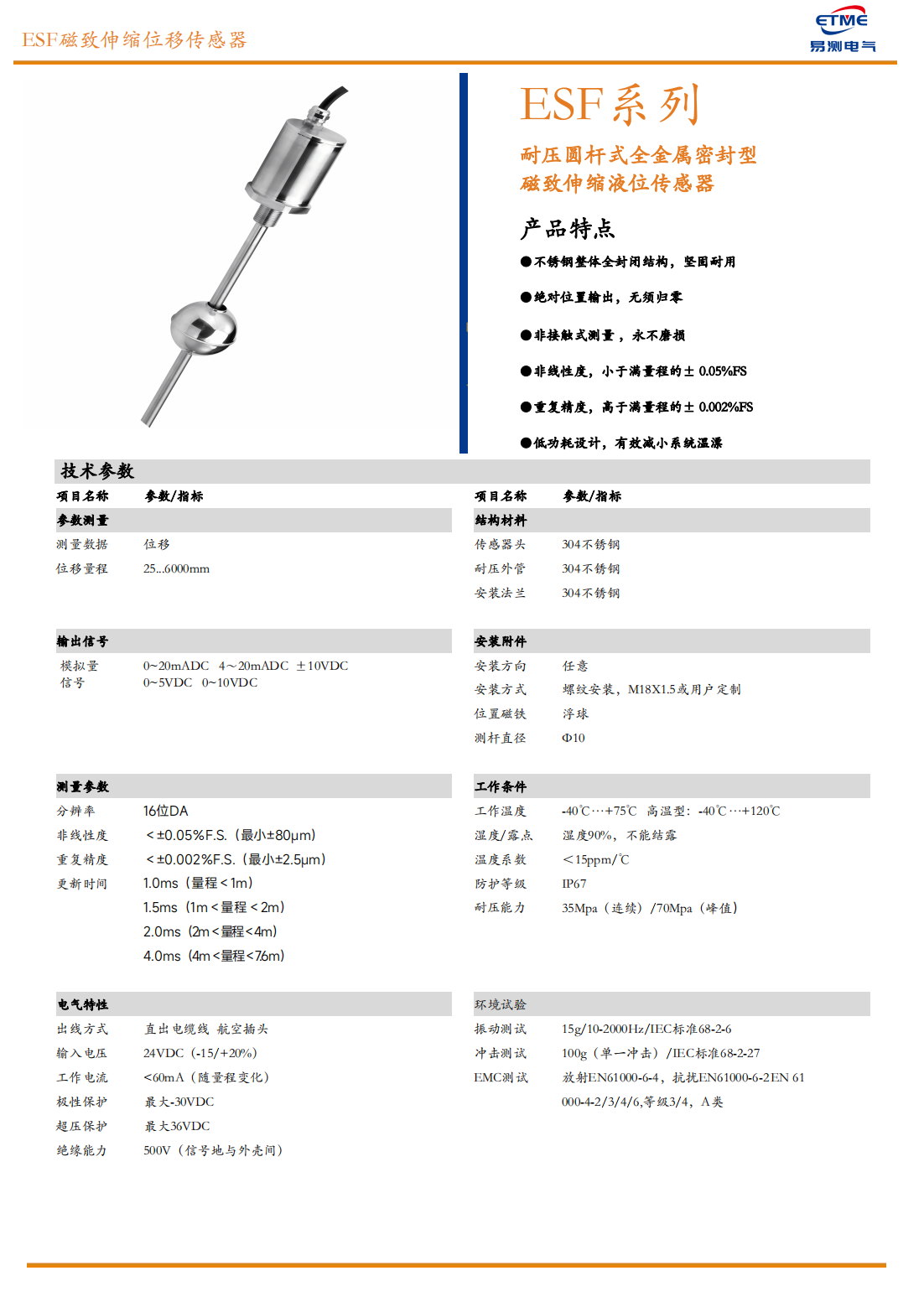

ESF 系列全不锈钢外壳磁致伸缩液位传感器

产品概述

ESF 系列是耐压圆杆式全金属密封型磁致伸缩液位传感器，专为防水、防腐要求严格的液位测量环境设计。产品采用不锈钢整体全封闭结构，坚固耐用，适用于油罐、水箱、化工储罐等液位监测场合。

产品特点

不锈钢整体全封闭结构，坚固耐用；绝对位置输出，无须归零；非接触式测量，永不磨损；非线性度小于满量程的 ±0.05%FS；重复精度高于满量程的 ±0.002%FS；低功耗设计，有效减小系统温漂。

位置磁铁：浮球

技术参数

技术参数规格表

测量数据：位移

位移量程：25…6000mm

结构材料：传感器头 304不锈钢，耐压外管 304不锈钢，安装法兰 304不锈钢

输出信号：模拟量 0~20mADC、4~20mADC、±10VDC、0~5VDC、0~10VDC

安装方向：任意

安装方式：螺纹安装，M18×1.5 或用户定制

测杆直径：Φ10

分辨率：16位 DA

非线性度：<±0.05%F.S.（最小±80μm）

重复精度：<±0.002%F.S.（最小±2.5μm）

更新时间：1.0ms（量程<1m）/ 1.5ms（1m<量程<2m）/ 2.0ms（2m<量程<4m）/ 4.0ms（4m<量程<76m）

工作温度：-40℃…+75℃（高温型：-40℃…+120℃）

湿度/露点：温度90%，不能结露

温度系数：<15ppm/℃

防护等级：IP67

耐压能力：35Mpa（连续）/ 70Mpa（峰值）

出线方式：直出电缆线 或 航空插头

输入电压：24VDC（-15/+20%）

工作电流：<60mA（随量程变化）

极性保护：最大 -30VDC

超压保护：最大 36VDC

绝缘能力：500V（信号地与外壳间）

振动测试：15g/10-2000Hz / IEC标准68-2-6

冲击测试：100g（单一冲击）/ IEC标准68-2-27

EMC测试：放射EN61000-6-4，抗扰EN61000-6-2 / EN61000-4-2/3/4/6，等级3/4，A类

产品尺寸与安装

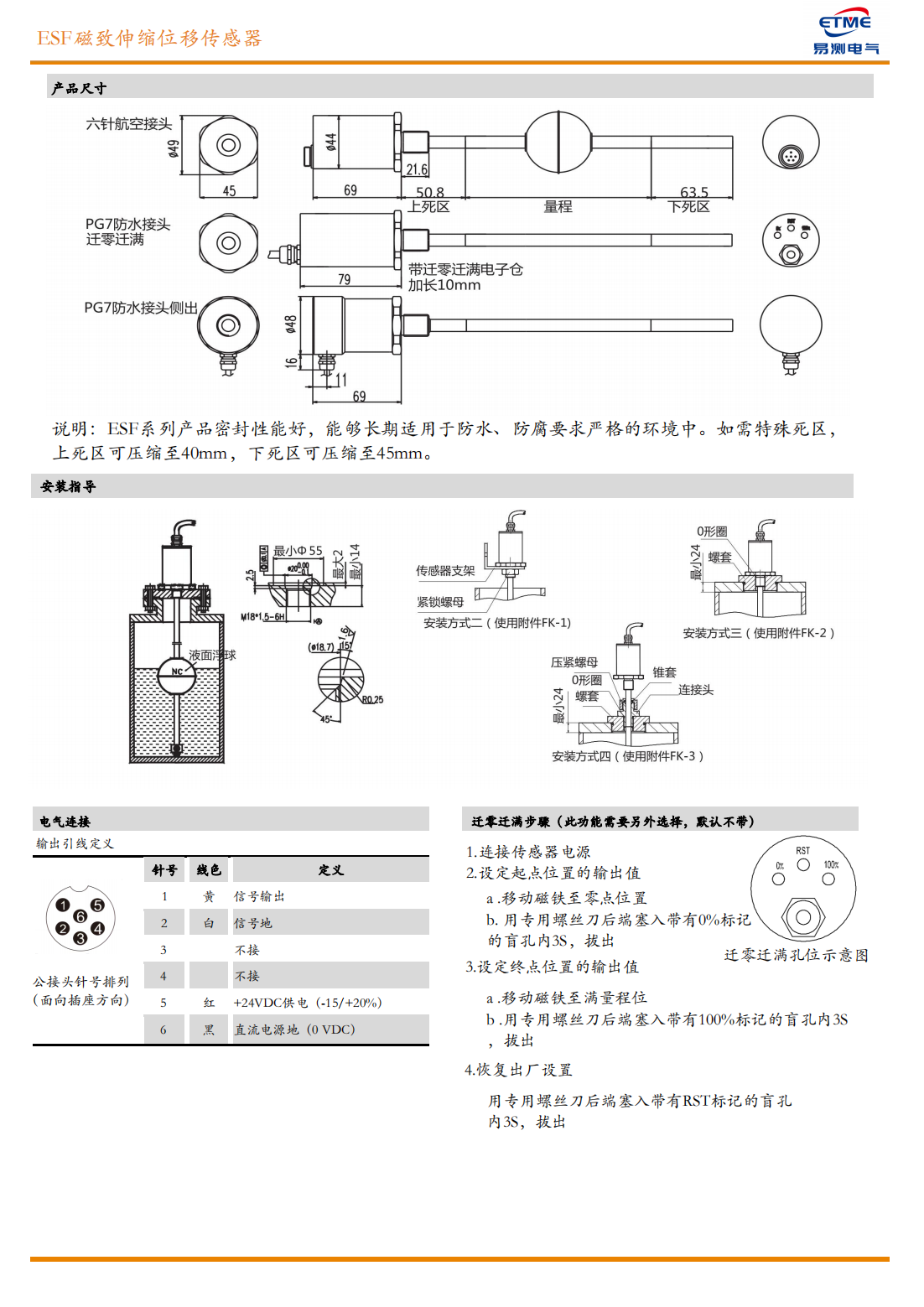

产品尺寸图显示，传感器可选六针航空接头、PG7防水接头（迁零迁满）、PG7防水接头侧出等多种出线形式。产品密封性能好，能够长期适用于防水、防腐要求严格的环境中。如需特殊死区，上死区可压缩至40mm，下死区可压缩至45mm。

电气连接

输出引线定义：黄——信号输出；白——信号地；红——+24VDC供电（-15/+20%）；黑——直流电源地（0 VDC）。

迁零迁满步骤

此功能需要另外选择，默认不带。步骤包括：连接传感器电源；设定起点位置的输出值；设定终点位置的输出值；恢复出厂设置。具体操作请参考产品说明书。

注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。

浮球位置磁铁与介质温度的对应关系

ESF 测的是液位和界面液位，位置磁铁是浮球，浮球跟着液面上下走，传感器读的就是浮球所在位置。电子仓工作温度 -40 至 85℃，介质温度可达 125℃；耐压等级最高可达 10MPa，另外还标了 35MPa 连续、70MPa 峰值，这两个说的不是一回事。选型时把罐体的实际压力和介质温度一起报出来，别只看其中一个数。

两线制、三线制与 HART、RS485 的选法

供电 +24Vdc，范围 20.4~28.8Vdc，两线制和三线制可选。要接老 DCS 的电流环就走 4-20mA 两线制；要读多参数、要接上位机调试就走 RS485 或 HART。引线定义和位移型一致，黄信号输出、白信号地、红 +24VDC、黑直流电源地。罐区线缆拉得远，屏蔽层按现场习惯单端接地，别两头都接上。

磁致伸缩液位传感器ESF浮球与耐压选型

• 磁致伸缩液位传感器测液位与界面液位，位置磁铁是浮球，安装后要让浮球能自由上下。
• 电子仓 -40~85℃、介质温度可达 125℃，罐内介质温度高就按高温配置报货。
• 耐压等级最高可达 10MPa，另有 35MPa 连续、70MPa 峰值，按罐体实际压力对照。
• 两线制、三线制可选，4-20mA 走 DCS 电流环，RS485 或 HART 走多参数与调试。
• 螺纹 M18×1.5、测杆 Φ10，上死区 40mm、下死区 45mm，罐体开口按图纸预留。
