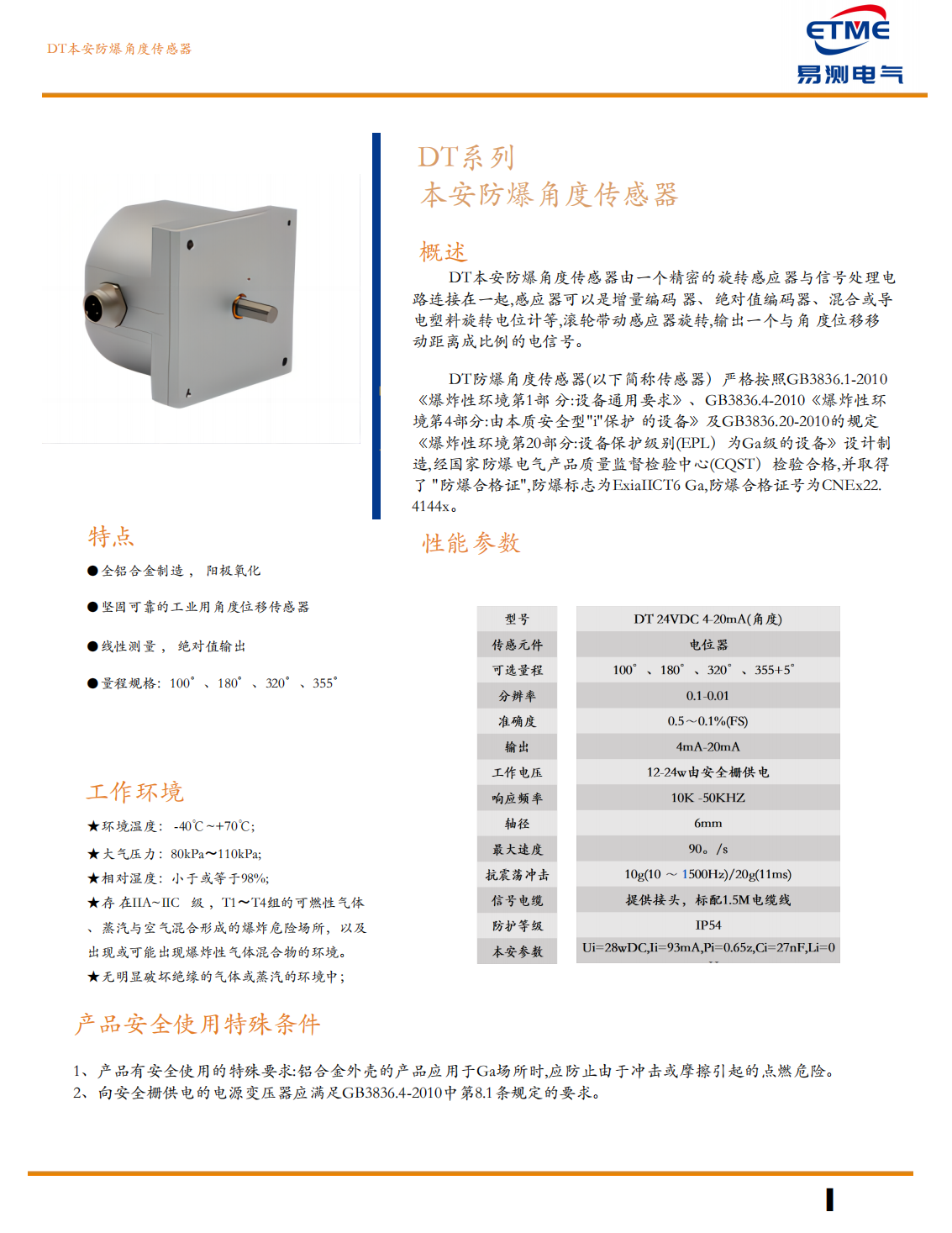

本安防爆角度传感器(气爆认证)

角度位移传感器（又称角位移传感器、角度传感器）用于测量旋转角度，广泛应用于工业自动化、机器人、汽车、航空航天等领域。主要类型：

1. 导电塑料角位移传感器：基于电阻分压原理，通过测量导电塑料电阻轨上滑动触点的位置来确定角度，结构简单，成本低，线性度±
2. 1%，寿命500万次磁致伸缩角位移传感器：基于磁致伸缩原理，通过测量旋转磁铁的位置来确定角度，非接触测量，寿命长，精度高，适合恶劣环境霍尔角度传感器：基于霍尔效应，通过测量旋转磁场的方向来确定角度，非接触，体积小，响应快，适合高速旋转光电编码器：基于光电原理，通过测量光栅盘的旋转来确定角度，分辨率高，适合精密控制旋转变压器：基于电磁感应原理，通过测量转子和定子之间的电磁耦合来确定角度，坚固耐用，适合高温、强振动等恶劣环境倾角传感器：基于加速度计原理，通过测量重力加速度的分量来确定倾斜角度，适合静态和准静态角度测量。选型根据测量范围、精度要求、环境条件、成本等确定。

角度传感器的主要性能指标：

1. 量程：导电塑料型0-360°（连续旋转）、0-90°、0-180°、0-270°等；磁致伸缩型0-360°；霍尔型0-360°；光电编码器单圈0-360°，多圈可达几十万圈；旋转变压器0-360°；倾角传感器±15°、±30°、±45°、±90°等线性精度：导电塑料型±
2. 1%FS至±
3. 5%FS；磁致伸缩型±
4. 05%FS；霍尔型±
5. 1°至±
6. 5°；光电编码器±
7. 001°至±
8. 01°（取决于分辨率）；旋转变压器±
9. 1°至±
10. 5°；倾角传感器±
11. 1°至±
12. 5°重复精度：导电塑料型±
13. 01%FS；磁致伸缩型±
14. 005%FS；霍尔型±
15. 05°；光电编码器±1LSB；旋转变压器±
16. 05°；倾角传感器±
17. 05°分辨率：导电塑料型理论无限（模拟输出）；磁致伸缩型16位（
18. 005°）；霍尔型12位（
19. 088°）至16位（
20. 005°）；光电编码器10位至23位（单圈）；旋转变压器取决于解码芯片；倾角传感器12位至16位温漂：导电塑料型≤50ppm/℃；磁致伸缩型≤20ppm/℃；霍尔型≤50ppm/℃；光电编码器≤10ppm/℃；旋转变压器≤20ppm/℃；倾角传感器≤50ppm/℃响应时间：导电塑料型<1ms；磁致伸缩型<5ms；霍尔型<1ms；光电编码器<1μs；旋转变压器<1ms；倾角传感器<100ms（取决于滤波）。选型根据应用需求确定。

角度传感器的输出信号类型：1.模拟信号：0-5V、0-10V电压输出（3线制：电源+、电源-、信号+），4-20mA电流输出（2线制或3线制），0-5kΩ/0-10kΩ电阻输出（3线制）

1. 数字信号：RS485/Modbus RTU（支持多节点，传输距离远），SSI（同步串行接口，高速，高精度），SPI（串行外设接口，适合短距离），I2C（集成电路总线，适合板级连接），CANopen/CAN总线（适合工业现场），Profibus（现场总线），IO-Link（智能传感器接口）
2. 脉冲信号：集电极开路输出（NPN/PNP），推挽输出，差分输出（RS422），适合编码器
3. 通信协议：Modbus RTU/TCP、CANopen、Profibus-DP、IO-Link、HART等。接线方式（以0-10V输出为例）：电源+（红色，DC 24V或5V/12V，根据传感器要求）、电源-（黑色，0V）、信号+（绿色，0-10V输出）、信号-（黑色，与电源-共地）。注意：电压输出型负载阻抗≥10kΩ，电流输出型负载≤500Ω，数字输出型需根据协议接线（RS485：A+、B-、GND；SSI：时钟+、时钟-、数据+、数据-、电源+、电源-）。屏蔽线单端接地，远离强电磁干扰源。

角度传感器安装和使用注意事项：

1. 安装方式：法兰安装（通过法兰盘固定，最常用）、螺纹安装（通过螺纹轴固定）、伺服安装（通过弹性联轴器连接，允许一定偏心）、磁环安装（非接触式，磁环与转轴连接，传感器固定）对中要求：传感器轴与被测轴必须同轴，径向偏差≤±
2. 1mm（刚性连接），角度偏差≤±
3. 5°，建议使用弹性联轴器或柔性连接，允许一定偏心和角度偏差，避免侧向力损坏传感器固定方式：传感器本体必须牢固固定，避免随轴旋转，使用止转销或法兰固定扭矩限制：传感器轴的输入扭矩不得超过额定值（通常≤1N·cm至5N·cm），避免过载损坏转速限制：最大转速不得超过额定值（导电塑料型通常≤1000rpm，磁致伸缩型≤3000rpm，霍尔型≤10000rpm，光电编码器≤6000rpm至12000rpm），高速旋转会加速磨损和发热校准：定期校准（建议每年一次），检查零点和满量程，确保测量精度维护：定期检查安装是否松动、轴是否磨损、接线是否老化、密封是否完好；导电塑料型有机械磨损，寿命到期后需更换；非接触型（磁致伸缩、霍尔、光电）寿命长，免维护。提供安装技术指导。

角度传感器典型应用场景：

1. 工业自动化：机械手关节角度测量、旋转工作台位置控制、阀门开度控制、电机转速和位置反馈、包装机械裁切位置控制机器人：工业机器人关节角度测量、服务机器人姿态控制、无人机云台角度控制、AGV转向角度测量汽车：节气门位置传感器、油门踏板位置传感器、转向角传感器、悬架高度传感器、座椅位置调节、后视镜角度调节航空航天：飞行控制舵面角度测量、发动机油门控制、卫星天线指向控制、惯性导航系统工程机械：挖掘机大臂/小臂/铲斗角度测量、起重机臂架角度测量、推土机铲刀角度控制、摊铺机熨平板角度调节医疗设备：CT机扫描架角度测量、手术机器人关节角度、康复机器人角度反馈、病床角度调节能源电力：风力发电机桨距角控制、太阳能跟踪器角度控制、水轮机导叶开度控制、阀门位置反馈测试测量：材料试验机角度测量、振动台角度控制、风洞模型角度调节、运动捕捉系统。选型建议：
2. 高精度、长寿命、恶劣环境选用磁致伸缩或光电编码器成本敏感、一般精度选用导电塑料型高速旋转、非接触选用霍尔型或光电编码器多圈绝对值测量选用多圈光电编码器高温、强振动选用旋转变压器倾斜角度测量选用倾角传感器根据控制系统接口选择输出信号（模拟量/数字量/总线）根据安装空间选择外形尺寸和安装方式。提供选型技术支持，可根据应用需求定制。
