19 系列 D 型分体式磁致伸缩位移传感器

产品概述

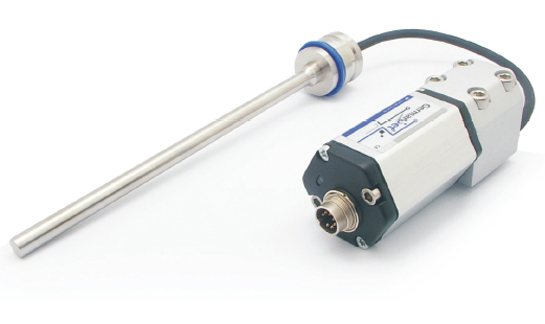

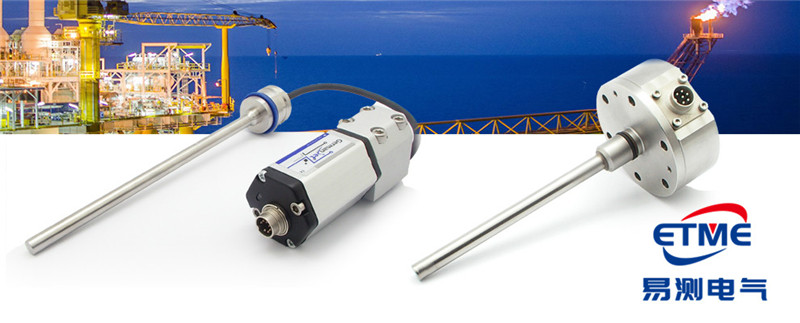

19 系列 D 型磁致伸缩位移传感器采用分体式结构，电子仓与测杆通过电缆连接，测杆部分可安装于液压缸内部，电子仓则外置于油缸外部。该设计适用于安装空间受限、电子仓不便内置或需要远离高温、高压油液环境的场合。产品采用非接触式磁致伸缩测量技术，提供绝对位置输出，具有无磨损、寿命长、可靠性高的特点。

分体式安装说明

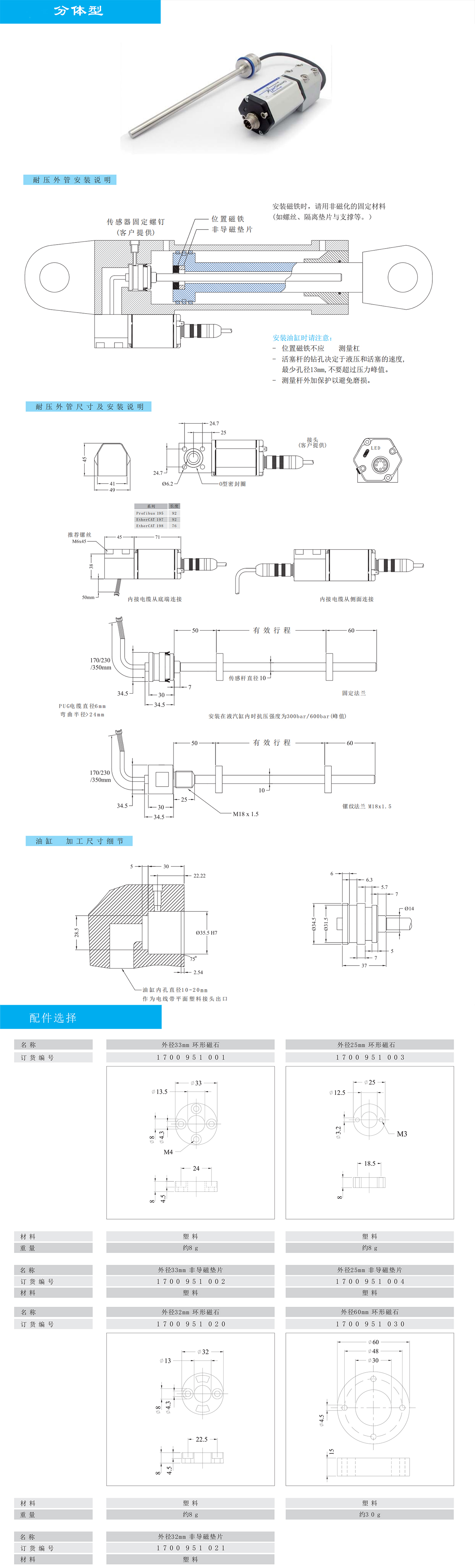

产品尺寸图显示，D 型分体式传感器的测杆通过法兰或螺纹固定在油缸端部，磁环/磁块随活塞移动，电子仓与测杆之间通过柔性电缆连接。安装时应确保测杆与活塞运动方向同轴，电子仓固定牢靠，电缆弯曲半径符合要求，避免电缆受机械损伤或过度弯折。测杆安装后需保证油缸端盖密封，防止液压油泄漏。

配件选择

19 系列 D 型可选配多种安装附件，包括不同外径的环形磁石、非导磁垫片、法兰安装支架、导轨型支架等。配件材质以塑料和金属为主，可根据油缸活塞尺寸、安装方式及工作环境选择合适型号，确保传感器与运动机构配合可靠。

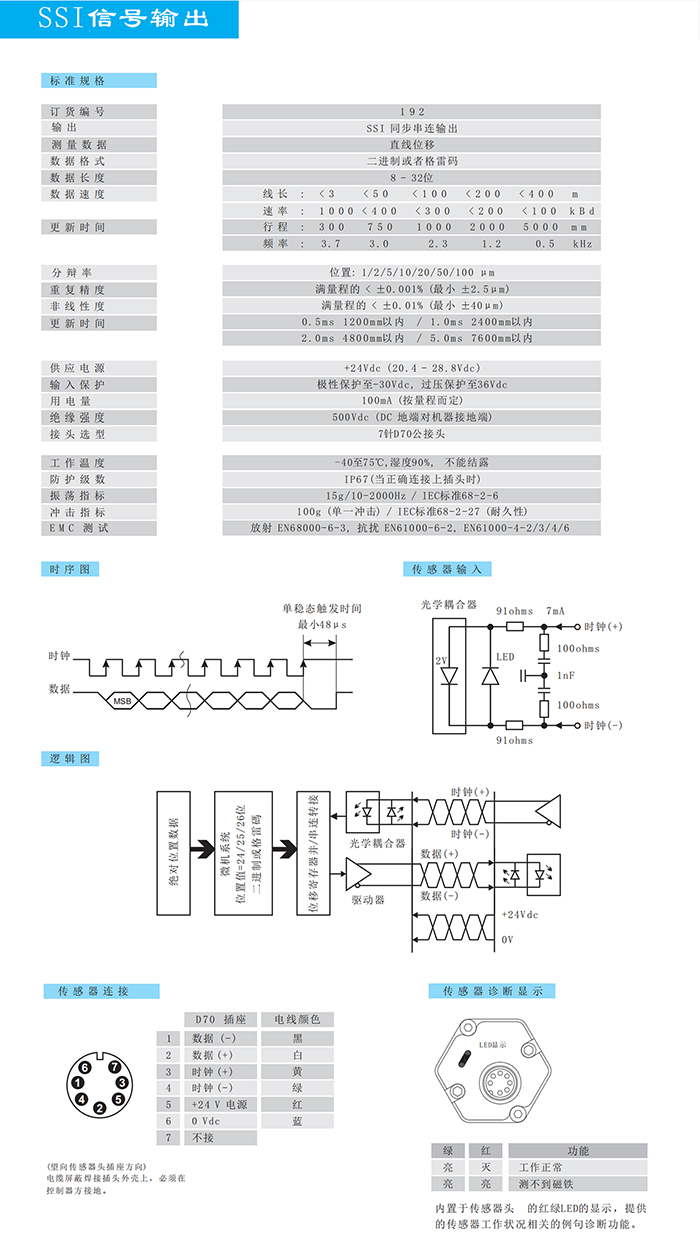

SSI 信号输出

可选 SSI 同步串行输出，数据格式支持二进制码或格雷码，数据长度 8～32 位。分辨率可选 1/2/5/10/20/50/100μm。数据速度根据电缆长度变化：线长 <3m 时可达 1000kBd，<50m 时 400kBd，<100m 时 300kBd，<200m 时 200kBd，<400m 时 100kBd。更新时间与量程相关：0.5ms（1200mm 以内）、1.0ms（2400mm 以内）、2.0ms（4800mm 以内）、5.0ms（7600mm 以内）。

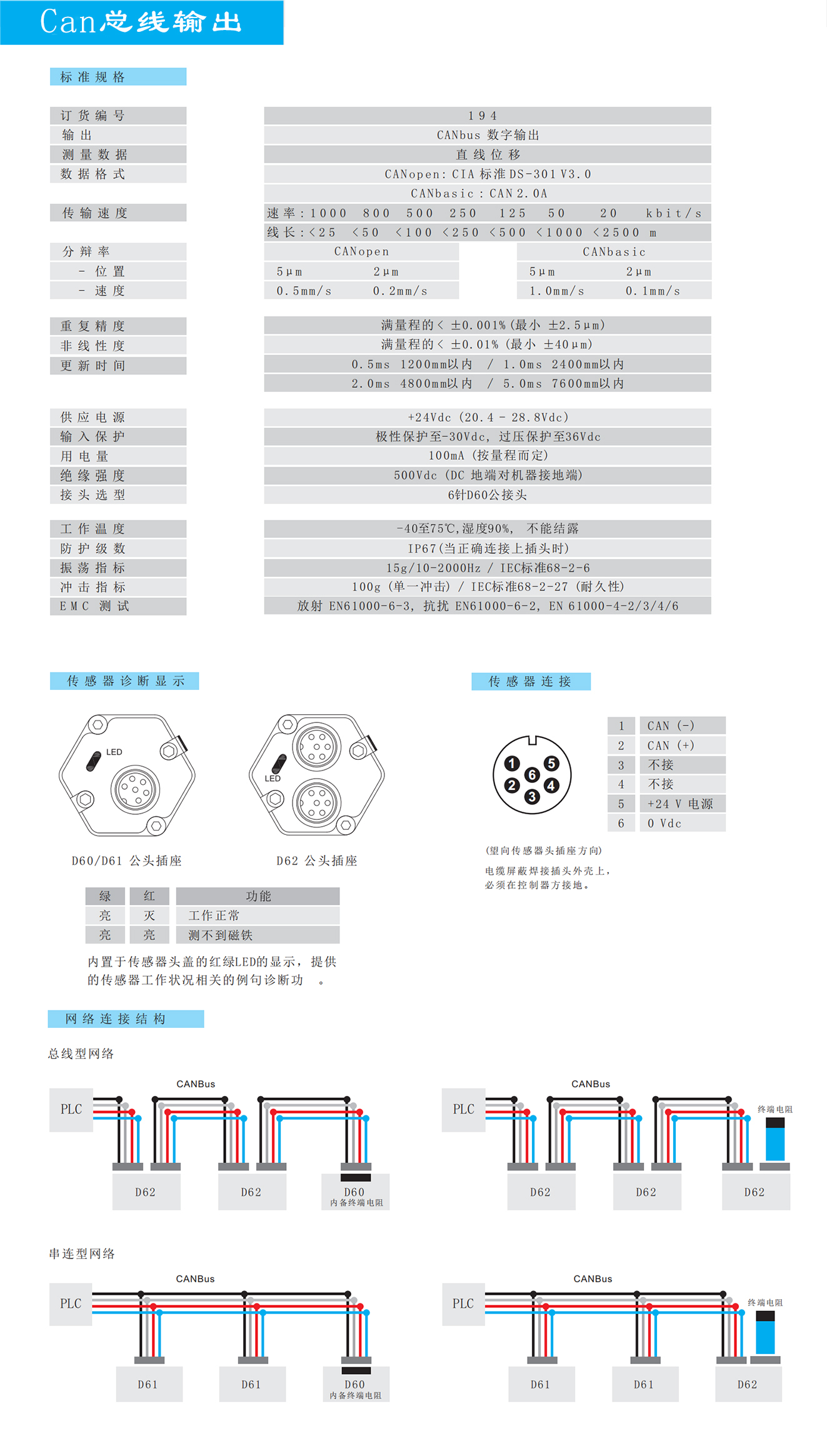

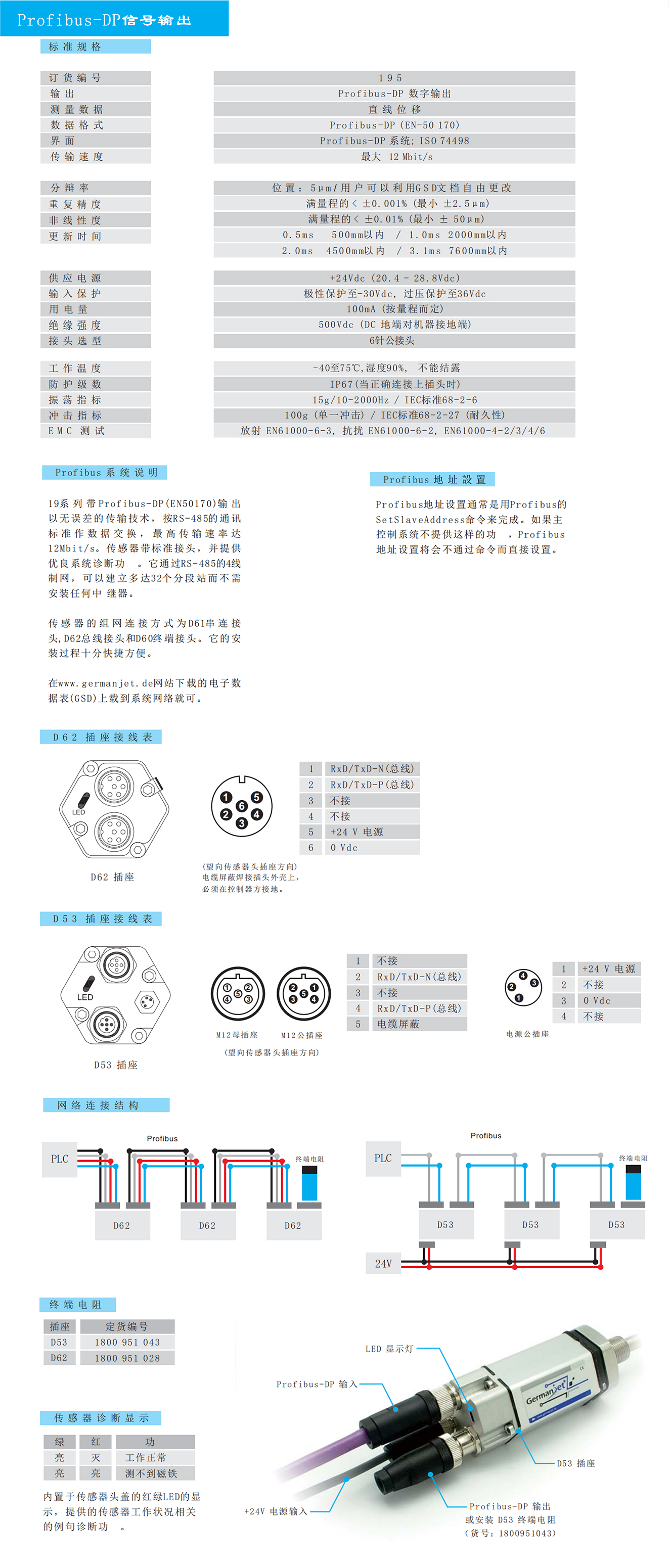

通用技术参数

产品应用

19 系列 D 型分体式磁致伸缩位移传感器适用于工程机械、液压设备、注塑机、石油勘探平台、海上作业设备、重型机械等对传感器安装空间和环境有特殊要求的场合。

分体式设计使电子仓可以远离高温、油污和振动源，延长传感器使用寿命。

注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。

电子仓外置能躲开哪些现场热源

D 型把测杆和电子仓分开，测杆伸进液压缸，电子仓通过柔性电缆外置。测杆在缸内贴着高温油液，电子仓留在缸外，能躲开热源、油污和振动，寿命好一些。工作温度 -40℃~+75℃，湿度 90%RH 不能结露；装电子仓的位置要避开油缸外壳的热区和水汽聚集的角落。

柔性电缆的弯曲半径和固定方式

电子仓和测杆之间靠柔性电缆连接，走线时弯曲半径要够，不能压成死角，也别让电缆被运动机构磨到或反复折。测杆用法兰或螺纹固定在油缸端部，磁环随活塞移动，装完要确认测杆与活塞同轴、端盖密封不漏油。电缆固定牢，测量才稳。

分体式磁致伸缩位移传感器电子仓外置与电缆走线

• 分体式磁致伸缩位移传感器测杆装缸内、电子仓外置，适合空间受限的油缸。
• 可选 SSI 输出，数据长度 8～32 位，分辨率 1/2/5/10/20/50/100μm。
• 非线性度 <±0.01%（最小 ±40μm），重复精度 <±0.001%（最小 ±2.5μm）。
• 供电 +24Vdc（20.4~28.8Vdc），用电量 100mA，绝缘强度 500Vdc。
• 柔性电缆弯曲半径要够、固定牢，别让它跟着活塞反复折。
