拉线位移传感器各种输出原理与8类接线要点

拉线位移传感器各种输出原理，说到底分两大类：模拟量走电压电流，编码器走脉冲总线。模拟量这边常见的是电流两线制、电流三线制、电压输出、绝对电压（电阻）型四种；编码器这边常见 NPN、集电极开路、推挽、差动长线四种。选错类型，PLC 那头可能根本接不上，这篇把八种的特点和接线要点一条条摆开。

拉线位移传感器各种输出原理先分两类

先说机器本身。拉线位移传感器是把钢绳拉出的直线位移，经卷绕机构转成转角，再变成电信号输出。它把角度位移传感器、直线位移传感器和齿轮齿条传动这几套做法的长处凑在一起：结构紧凑、安装空间小、装完不用补偿间隙、行程能做到很长、重复定位也好。配一块显示仪表，也能当人工测量仪器用。

系列按机座分档（S、M、L、XL 等），行程从 100mm 一直到 50000mm。模拟量这边给 4~20mA 电流、0~5V 或 0~10V 电压；数字这边给 A、B、Z 三相互补脉冲。所有模拟量输出都能用切换开关改变信号的逻辑方向，拉出最大还是缩回最大，现场就能定下来，不用返厂。

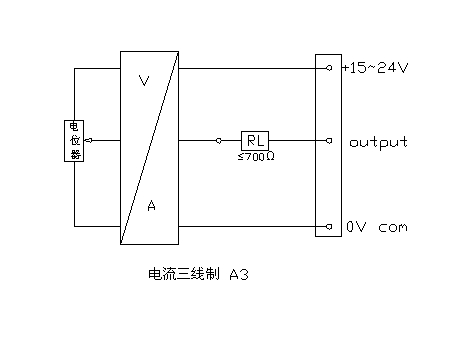

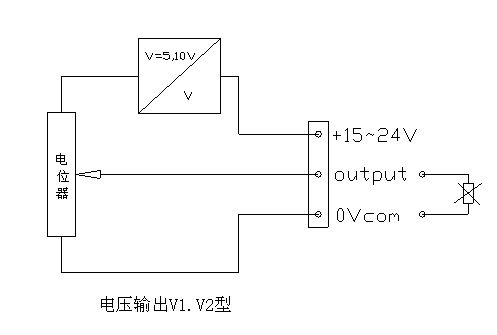

模拟量四种：接线要点与注意事项

模拟量这四种，接法差别不小，建议对着表来。

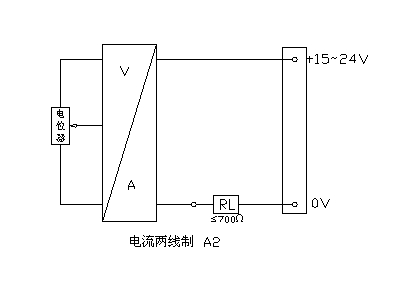

两线制现场用得广，因为省线。但它有个前提：回路里的总压降不能把供电吃光。24V 供电、回路里串一只 250Ω 的取样电阻，电流跑满 20mA 时电阻上就是 5V，模块端子上还剩多少，得自己算一遍。线细、路远的时候，这笔账更要算。

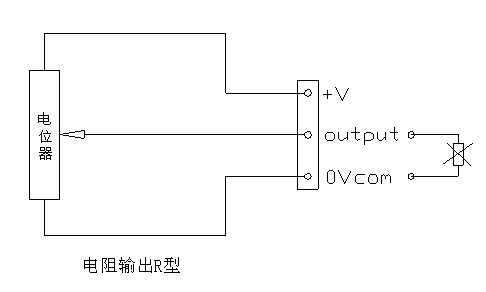

绝对电压型还有个容易搞混的点：「断电不丢位置」指的是上电后电刷在哪就读哪，不等于绝对值编码器那种带记忆的绝对位置。后端不能拿上电瞬间的读数当零点用。

编码器四种：NPN、开集、推挽、差动长线

这四种都属于脉冲输出，但驱动方式不同，接法和适用场合差得远。

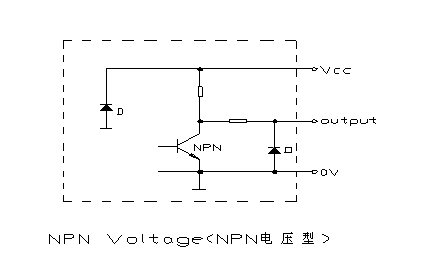

NPN（集电极开路的一种）。输出管把信号线拉到 0V，日韩系 PLC 的输入回路常配这一类。它是开集输出，高电平要靠上拉电阻或者 PLC 内部提供，两边都没有上拉，高电平就立不起来。

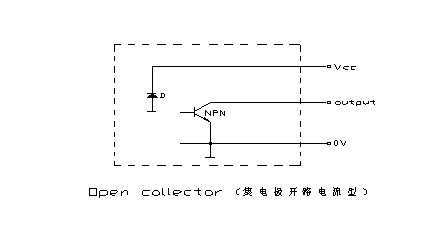

集电极开路（含 PNP）。共同点是电平可调、几路输出能并起来做线与，省输入点。代价是传输距离和抗干扰一般，线一长波形容易趴下去。

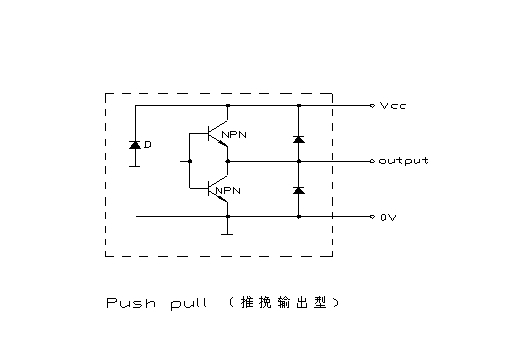

推挽输出。高低电平各有管子推，波形干净、上升沿陡，欧系 PLC 常配。它的线不能接错——输出端直接怼到 0V 或 +V 上就是短路，输出管容易烧。

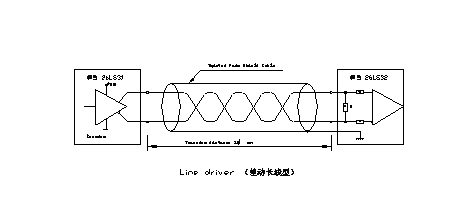

差动长线型。A、B、Z 每相都出一对差分信号，共模干扰两边一起抬，进接收端一减就抵掉了，抗干扰能力是这几类里强的。代价是线多、成本高，几十米长距离或者变频器扎堆的车间才值得上。

八种输出一览对照

把上面八种并排看，选型时就清楚多了。

表里的距离是现场经验值，不是硬指标。同样的输出，线径、屏蔽、走线路径一换，能跑多远差别很大，最终按现场实测定。

按控制器选，顺序别搞反

先看控制器吃什么。欧系 PLC 常用推挽，日韩系 NPN 居多，长距离加干扰大就上差动长线；现场干扰不大、距离几米内，电流输出省事。要断电保位置，选绝对电压型这类绝对值输出。

再对供电。三线、四线输出的传感器要单独供电，注意共地；两线制是回路供电，接线前把正负认清楚。拿不准就把控制器型号给厂家，让人家对一遍，比自己拍脑袋稳。

现场两个典型毛病

第一，编码器有波形但 PLC 收不到。现象是示波器上有脉冲，PLC 输入灯不亮。原因通常是上拉缺了——NPN 开集没有内部上拉，PLC 输入端也没配，高电平立不起来。处理办法是在信号线到电源正之间加一只上拉电阻，阻值按输出管允许电流选，一般从 1k~4.7kΩ 这个量级起步，具体看 PLC 输入规格和输出管电流能力。

第二，模拟量读数抖，变频器一开就跳。现象是信号隔几毫秒跳一次，设备停着不跳。原因多半是信号线没屏蔽，或者屏蔽层两端都接了地，地电位差把干扰灌进回路。处理办法：信号线换屏蔽双绞，屏蔽层只在控制柜一端接地；信号线和动力线分开走，间距留 200mm 以上，实在挪不开就穿金属管。

常见问题

问：模拟量输出想改成反方向，要返厂吗？
答：不用。这系列所有模拟量输出都能用切换开关改逻辑方向，拉出最大还是缩回最大，现场拨一下就行，拨完上电核对一遍。

问：同一台设备上模拟量和编码器能混用吗？
答：能。按工位分工：长距离、干扰大的工位走编码器，短距离只做位置反馈的用模拟量，各自接各自的回路，互不干扰。

问：电压输出到底能走多远？
答：看现场电磁环境。干扰小的柜内几米没问题；出了柜、跟动力线并排走的，建议换电流或差分输出，别硬撑。

问：绝对电压型断电后位置真的不丢？
答：位置不丢，上电后电刷在哪就读哪。但别拿上电瞬间的值当零点用，要真正带记忆的绝对位置，得选对应的绝对值输出形式。

问：线接反了会坏吗？
答：看类型。推挽接错容易出事，输出管可能直接烧；两线制接反一般只是不工作。所以接线前断电认线，比事后修便宜得多。
