拉绳位移传感器拉线安装结构要解决的核心就是超量程——试验台上最怕的就是被测件跑过量程，硬拉之下不是断绳，就是把传感器内部元件拉坏。做法很简单：拉线不直接绑固定点，中间加一个分离保护单元，拉力一超临界值，拉环顺着挂钩滑出去自动脱开，拉线被传感器自己卷回，不硬拉、不伤件。下面把这个结构怎么搭、临界值怎么试、复位以后要查什么讲清楚。

拉绳位移传感器拉线安装结构：超量程怎么自动脱开

拉绳传感器有量程，试验里被测件位移一旦超量程，拉线硬拉，要么线断，要么把内部元件拉坏。老办法拉线头直接绑固定点，一点保护都没有，出事的代价是换绳甚至返修传感器。

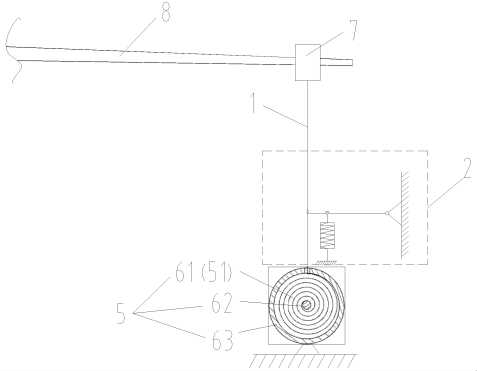

改进的结构是这样的：固定基座固定在地上，连杆一端铰接在基座上，另一端做成开口向下的弧形挂钩，下面用一根弹簧把连杆往下拉。拉线末端连一个拉环，拉环就挂在弧形挂钩里。

正常测量时，弹簧拉力够，拉环稳稳挂在挂钩里，拉线正常传递位移。一旦超量程、拉力超过临界值，连杆被往上拉，拉环沿着挂钩内弧面滑到开口处——「啪」一下脱开，拉线被传感器自己卷回去，不再硬拉。

脱开临界值由连杆自重、弹簧刚度、挂钩弧度这些参数按试验定：既要保证正常测量时不脱，又要保证超量程时刚好脱。脱开后排完故障，把拉环重新挂回挂钩就行。

硬连与分离保护的对比

多花的就是一套铰接连杆加一个弹簧，换回来的是传感器不因一次超程报废。试验台上这个投入很划算，尤其是量程小、被测件动作大的台架。

脱开临界值怎么试定

临界值由三个参数共同决定：连杆自重、弹簧刚度、挂钩弧度。目标很明确——正常测量范围内的最大拉力不能脱开，超量程后的拉力要能脱开，两者之间要留出安全间隔。

调试顺序建议：先按预估拉力定弹簧，再试挂钩弧度，最后整体复核。弹簧不能选太硬，硬了正常测量时挂钩那一段的位移会被弹簧变形吃掉，影响精度；挂钩弧度太平，拉环提前滑脱，太陡又根本不脱。试完做几次超程验证，确认脱开点稳定。

遇到过装上以后正常测量偶尔误脱开的：查下来是弹簧刚度选小了，同时挂钩弧度太平，两个因素叠在一起，拉环在正常拉力的峰值就滑出去了。处理办法是换大一档弹簧，把挂钩弧度改陡一点，重新按临界拉力试一遍，之后没再误脱。

走线与固定，拉线安装结构的两条底线

除了脱开保护，拉线本身怎么走、怎么固定，也直接决定这套结构好不好用。第一条是走线：拉线从传感器出线口到拉环这一段要尽量走直线，中间别经过凸起、锐边、螺栓头，一旦蹭上就是持续摩擦，绳会起毛、断丝。第二条是固定：传感器本体和分离保护单元的基座都要固定牢靠，设备一震就移位，测出来的是「传感器动了多少」，不是「被测件动了多少」。

行程余量也要留。前文说的脱开保护是最后一道保险，正常工况下不该靠它工作。安装时把量程两端各留出余量，让被测件的极限位置落在量程之内，脱开保护只作为兜底。

碰到过用了半年、读数在小位移区间来回跳的：查下来是走线从传感器出来的时候斜着蹭到旁边一根油管接头，绳被磨出一层毛刺。原因就是当初走线图省事，没让开那个凸起。处理办法是把传感器转一个安装方向让绳直着出来，凸起处加个护套，问题就解决了——这类故障先查走线，别一上来就怀疑传感器。

拉环脱开以后，别只挂回去

超量程脱开是保护动作，不是故障本身。它既然脱了，说明现场确实发生了一次超程，而超程往往有原因：试件装夹没到位、位移设定写错、限位逻辑漏了，或者机械上多走了一段。

所以复位之前先把原因查清楚——看一眼被测件实际走到哪、控制器里给的位移目标是多少、限位开关有没有起作用。原因不查，只把拉环挂回挂钩，下次同样的地方还得再脱一次，反复几次挂钩和拉环就磨损了，脱开点也会变得不准。

复位时还要顺手确认两件事：一是拉环确实挂到了挂钩内弧最深处，不是搭在边缘；二是挂钩和连杆有没有变形，受过一次大拉力的连杆，最好量一下有没有弯。

拉绳位移传感器常见问题

问：拉绳传感器超量程保护，拉线和固定点之间加的是什么结构？
答：加一个分离保护单元：固定基座打在地上，连杆一端铰接在基座上、另一端做成开口向下的弧形挂钩，下面用弹簧把连杆往下拉，拉线末端的拉环就挂在挂钩里。

问：超量程时拉环为什么能自动脱开，脱开临界值怎么定？
答：拉力超过临界值，连杆被往上拉，拉环顺着挂钩内弧面滑到开口处脱开，拉线被传感器自己卷回去。临界值按连杆自重、弹簧刚度和挂钩弧度试出来，现场按试验定。

问：拉绳传感器的分离保护，弹簧选硬了会出什么问题？
答：弹簧太硬，正常测量时挂钩那一段位移会被弹簧变形吃掉，精度就受影响。挂钩弧度也得按临界拉力试，太平了拉环提前滑脱、太陡了根本不脱。

问：拉环超量程脱开以后，现场第一件要查什么？
答：别只把拉环挂回挂钩就完事，先查被测件是不是真超了量程。试验里超程往往是试件装夹或者位移设定没对，不查原因，下次同样的地方还得再脱一次。
