位移传感器可编程控制器接线：两线三线与屏蔽要点

位移传感器可编程控制器接线，核心就两步：先把传感器是两线制还是三线制弄清楚，再把PLC输入模块是源型还是漏型对上号。这两件事没对齐，接上去不是零点飘就是量程乱，严重时还会把输入通道打坏。下面按现场的实际顺序，把线色、输入类型、跨制接法和屏蔽接地一条条讲清楚。

位移传感器可编程控制器接线前，先分清制式和输入类型

先看传感器铭牌和样本，问清三件事：供电几伏、输出是4-20mA还是0-10V、接线是两线制还是三线制。再看PLC那头，模拟量通道是电流输入还是电压输入，数字量输入用的是源型还是漏型。两头都问明白了，线才好接。

两线制一般走4-20mA电流环，供电和信号共用两根线，接线简单、抗衰减能力强，远距离普遍用它。三线制是供电正、供电负、信号输出三根，多数是0-10V或0-5V电压输出，接的时候要看信号地和电源地怎么共。

还有四线制的，多用于需要独立信号回路的场合，其中一对常做补偿或屏蔽引出。遇到四线制别自己猜，两根两根量一遍通断，再对着样本上的端子表逐个核对。

线色和端子：惯例能用，但不能想当然

行业里比较通行的做法是棕色接24V正、蓝色接0V、黑色做信号输出。这只是惯例，不是强制标准。德系、日系品牌的线色习惯还不一样，有些厂家用白色做输出、灰色走屏蔽，也有把屏蔽直接做成裸铜网套的。

现场最稳的办法是三步走：看铭牌上的端子编号、对样本上的端子定义表、再用万用表通断档量一遍确认哪根是哪根。特别注意裸铜网套那一层，它只是屏蔽，别当成信号线接到通道上。

源型还是漏型，决定输入点和信号回路怎么接

数字量输入分源型、漏型两种，区别就在公共端接哪儿，接反了输入点要么常亮要么不动。对照下表先认模块，再动手接线。

模拟量模块也有源型漏型的说法，主要影响两线制4-20mA怎么供电。多数模块是模块供24V给传感器正端，传感器负端回到通道正端，通道负端再回0V，把整条电流回路串起来。有些模块上带两线/四线跳线，接之前先看跳线位置对不对。

PLC用差分输入的，还要留意信号地和电源地之间的电位差。差得太多就上隔离模块或隔离变送器，别让地环流顺着信号线污染读数。

两线、三线的三种跨制接法

同名制对号入座最简单，两线对两线、三线对三线，一对一接就行。真正容易出问题的是跨制接法，现场常见三种。

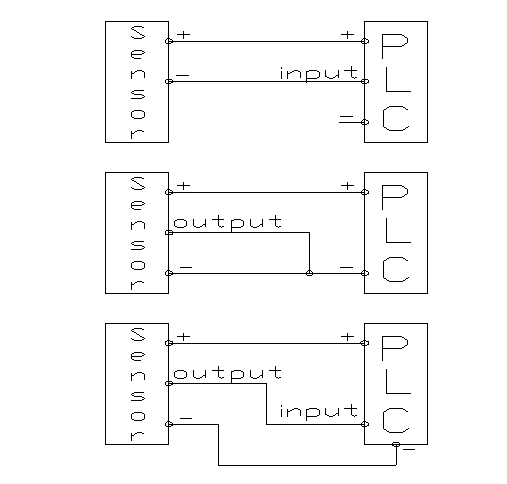

第一种，两线传感器进三线PLC：PLC的负极悬空不接，传感器参数不用改。第二种，两线传感器进两线PLC：把传感器输出和负极并在一起接到PLC负极，这时必须重新调传感器输出，不然量程对不上。第三种，负极直进法：传感器负极直接接PLC的真正负极，PLC没有独立负极时，接同一直流电源系统的任意负极也可以。

屏蔽层怎么接：单端接地的正确做法

模拟量信号线一定用屏蔽双绞线。双绞是为了让干扰在两根线上感应的电压互相抵消，屏蔽是为了把容性耦合挡在外面，两件事各管一摊，缺一样效果都打折。

屏蔽层只在一端接地，接在控制柜这一侧，传感器那头留空并用绝缘套管包好。两头都接地，等于给两个柜子之间拉了一根地线，两边地电位一差，屏蔽层上就跑了地环流，反而把干扰引进来。

走线也有讲究：屏蔽线别和电机线、接触器线、变频器输出线平行拉，间距尽量留到20cm以上；实在避不开就交叉走，不要贴着同一个线槽。柜内多出来的长度盘好扎牢，别绕成圈，一个圈就是个现成的接收天线。

三个现场坑：现象、原因和处理

第一个，接完读数在零点附近来回跳。现象是电压输出型的表头小数后两位一直在动，手摸机柜外壳跳得更厉害。原因是屏蔽层两头都做了接地，两个柜子地电位不同，屏蔽层上跑了环流。处理很简单，把传感器那端的屏蔽接地拆掉，只在控制柜侧单点接地，跳动基本就没了。

第二个，换了个品牌的PLC，同一套传感器量程只剩一半。现象是走满行程，读数到一半就不动了。原因是把两线制输出和负极并接进两线模块之后，忘了重新标定输出。处理是在机械零位和满程各标一次，把零点和满量程都对回去，再放开跑自动。

第三个，变频器一启停，模拟量读数就跳。现象是有规律的周期性波动，节奏跟变频器加减速能对上。原因是信号线和变频器输出线走了同一个线槽。处理是把两者分开走，中间隔开距离；实在分不开，就在传感器端加磁环，或者改用隔离变送器。

接完线必过的六项核对

这六项里，标零位和标满程最容易被省。有人觉得装完读数看着差不多就直接开自动，跑一段时间发现整条曲线是斜的，回头再查，问题就出在没标满程。

常见问题

问：两线制位移传感器接三线制PLC输入，负极怎么处理？
答：PLC那侧的负极悬空不接，传感器参数也不用改，同名端对号入座就行。跨制接错最常见的结果就是零点飘、量程乱。

问：屏蔽层为什么只能单端接地？
答：两头接地会在屏蔽层上形成地环流，两个柜子的地电位差把它变成一个干扰源。只接控制柜一侧，传感器那端包好绝缘，才是正确做法。

问：源型和漏型接错了会有什么后果？
答：漏型输入COM接24V正，源型输入COM接0V。接错一般表现为输入点常亮或者根本不动作，严重时把输入通道打坏，所以上电前一定先确认模块类型。

问：传感器和PLC距离远，信号会衰减吗？
答：电压输出衰减明显，几百米就不推荐；4-20mA电流环抗衰减能力强，长距离优先选它。距离更远或节点更多，可以考虑RS485这类数字量输出。
