拉绳位移传感器原理拆分详解-绕线轮与卷簧盒一体式结构

拉绳位移传感器原理拆分下来，核心就一句话：钢丝绳把直线位移引出来，绕线轮把直线运动换成旋转，卷簧再把绳收回去。这三件配合得好不好，直接决定量程够不够、回程准不准。现在主流的一体式结构，把绕线轮和卷簧塞进同一个盒子，体积小一圈、装调更省事。下面按件拆开讲，把量程、回程力和现场踩坑一次说清。

拉绳位移传感器原理拆分：绕线轮和卷簧盒怎么合成一体

老结构是两个盒子：一个绕线盒管缠绳，一个卷簧盒管收绳，中间靠一根轴连起来。零件多、占地方，装配时还得保证两个盒子同轴，装一台表的工夫够现在装两台。

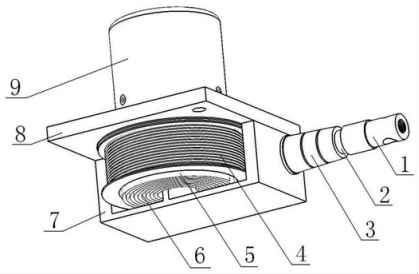

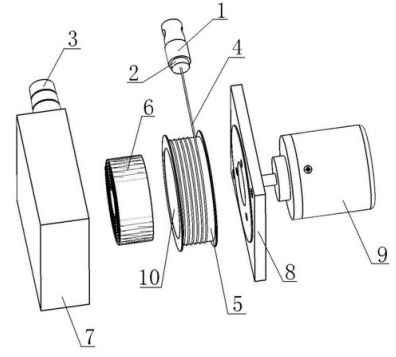

一体式的做法是把两样东西并进同一个绕线卷簧盒：钢丝绳缠在绕线轮外圈，绳头挂拉环，拉环后面再接一个减震环；绕线轮中间掏出一个卷簧室，卷簧盘在里面，套在轮子中间的通孔轴上。绳最后从盒体上的导线柱穿出去。

动作链就三步，记牢了能自己推故障：拉绳→绳带绕线轮旋转→绕线轮带电位计或编码器转，输出位移量；松手→卷簧释放扭力→绳收回原位。

零件数从十几个掉到几个，体积小一圈，装调步骤也短了。但有一条没变：出绳口对中、绳的走向这些规矩，做不做到位跟结构是分体还是一体没关系。

量程和回程力，本来就是两码事

很多人默认「量程大回程力就大」，其实不是。量程由绕线轮周长乘有效转数决定；回程力由卷簧的扭力决定，这两个参数各管各的，选型时必须分开报。

卷簧扭力选小了，绳收不回去，读数停在拉出去那一刻，设备一停一动就飘；选大了，绳长期绷在高张力下，磨损和断丝的风险跟着上去。按厂家样本的扭力档位选，拿不准就把安装姿态——水平、竖直向下还是倾斜——一并告诉厂家，让样本说话。

一体式和分体式怎么取舍

一句话：小量程、常规场合用一体式；量程做得很大、要单独换件的场合，分体式还有它的位置。

维修性这一条要提前想清楚。一体式省成本，但哪一块坏了是整支换；设备停机成本高的产线，备件要提前备着，别等停线了再订货。

拆开看，每个件都在干什么活

• 绕线轮：缠绳，把直线运动转成旋转。它的周长乘有效转数，就是这支表的量程。
• 卷簧：藏在轮内的卷簧室里，专职提供回程扭力，管的是绳能不能顺利收回去。
• 钢丝绳：传力的那根。绳径、股数影响寿命，也影响读数稳不稳。
• 拉环：接到被测运动件上，是整支表受力的第一站。
• 减震环：挂在拉环后面，缓冲启动和停止瞬间的冲击，绳能用多久它有一份功劳。
• 导线柱：绳的出线导向，绳从这儿穿出盒体。这里的对中没做好，偏磨就从这儿起步。
• 电位计或编码器：把绕线轮的转角变成电信号输出，是「角位移→电信号」那一环。

量程怎么报才不踩空

报量程别照着图纸估，要按设备实际行程量。办法很笨但管用：把设备推到两个极限位置，各做一次标记，量标记之间的距离，这才是行程。

量出来之后两端各留 3% 以上余量，动作频繁、行程短的场合留得更宽。留余量的原因就两条：一是别让绳拉到极限去撞端部，二是别让绳收得太尽导致回弹力不足。

行程特别长、又要跑得快的设备，还得回头核对线速度有没有超额定值。超了会加剧磨损、容易乱绳，这种场合该换成对应的高速型号，硬扛只会出问题。

现场两个常见的坑

第一个，读数慢慢往小里飘。现象是新表用了三个月，数据一天比一天偏小；原因拆开看是拉环后面的减震环被拉变形了，安装时绳是斜着拽的，长期侧向受力，减震环先扛不住；处理是按出线口方向重新对中，绳走顺了，读数就回来了。

第二个，回程发飘。现象是松手后要等好几秒才归位，还归不到位；原因不一定是卷簧坏了，很多时候是导线柱那一带积了粉尘，绳在柱子上蹭出额外阻力；处理是先把绳走的路清干净、出线口加个防尘罩，再谈换簧。顺序反了，白花一笔钱。

常见问题

问：拉绳位移传感器原理拆分之后，绕线轮和卷簧到底装在哪？
答：都在同一个盒子里。绕线轮外圈缠钢丝绳，绳末端挂拉环、后面带减震环，绳从盒体上的导线柱穿出去；卷簧盘在绕线轮中间掏出来的卷簧室里，套在轮子的通孔轴上。老结构分两个盒，合成一个后体积小一圈。

问：量程是绕线轮哪个参数决定的？卷簧又管什么？
答：量程由绕线轮周长和有效转数决定；卷簧只负责回程拉力，两件事互不相干。拉绳时绳带绕线轮转，绕线轮再带电位计或编码器转，输出位移；松开时卷簧释放扭力把绳收回。

问：做成一体式了，出绳口对中还要不要管？
答：一定要管。体积小了，但对中的规矩一点没松：绳必须正对出口、方向跟设备运动方向在一条线上。卷簧劲一衰回程就飘，另外别硬拽，拽过头卷簧和绳都遭殃。

问：卷簧衰减了能调好吗？
答：调不了。卷簧是扭力元件，衰减是材料层面的事，只能换簧或整支更换。日常靠「拉出全行程松手，1~2 秒归位」这条判据早点发现，别等到收不动了再处理。

问：钢丝绳需要涂油保养吗？
答：一般不建议。油会粘粉尘，粉尘夹在绳和壳口之间相当于研磨剂，反而磨得更快。除非厂家有明确的养护说明，保持清洁干燥就好。
