拉绳位移传感器（螺纹安装型）EPM型
EPM型拉绳位移传感器为螺纹安装的紧凑经济型产品，不锈钢丝绳配合恒张力弹簧测量直线位移，适合狭小空间。不锈钢丝绳配合恒张力弹簧测量直线位移，适合狭小空间，量程与输出方式可按需选择。
EPM型拉绳位移传感器为螺纹安装的紧凑经济型产品，不锈钢丝绳配合恒张力弹簧测量直线位移，适合狭小空间。不锈钢丝绳配合恒张力弹簧测量直线位移，适合狭小空间，量程与输出方式可按需选择。

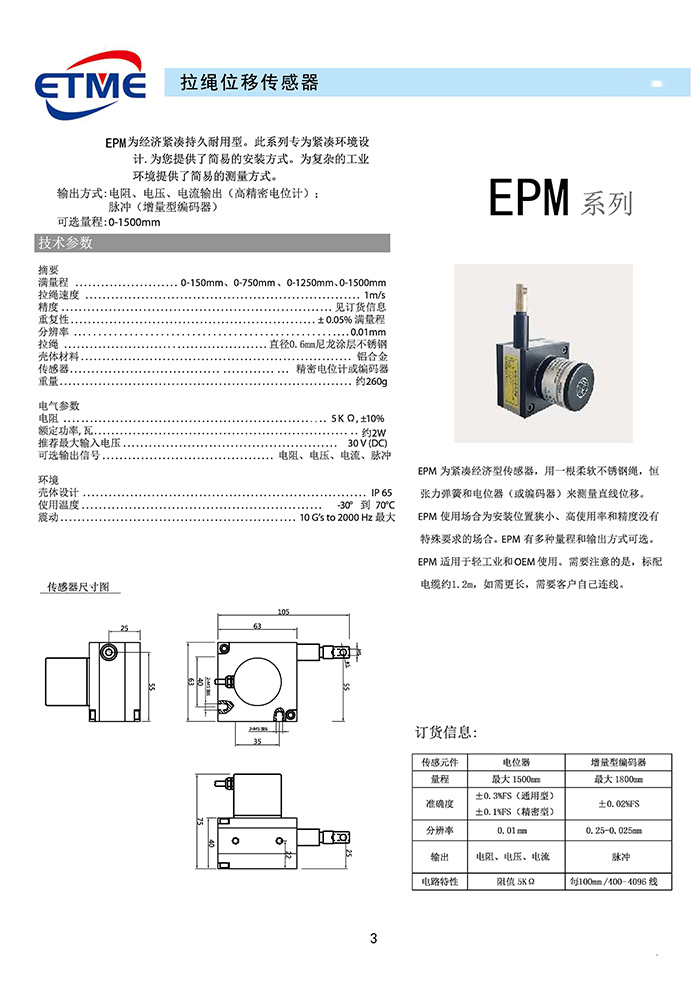

图片补充说明
EPM 系列拉绳位移传感器为经济紧凑持久耐用型，专为紧凑环境设计，提供简易安装方式。输出方式：电阻、电压、电流输出（高精密电位计），脉冲（增量型编码器）。可选量程：0~1500mm。
技术参数
| 参数名称 | 参数值 |
|---|---|
| 满量程：0~150mm、0~750mm、0~1250mm、0~1500mm | |
| 拉绳速度：1m/s | |
| 精度：见订货信息 | |
| 重复性：±0.05% | 满量程 |
| 分辨率：0.01mm | |
| 拉绳：直径 | 0.6mm 尼龙涂层不锈钢 |
| 壳体材料：铝合金 | |
| 传感器：精密电位计或编码器 | |
| 重量：约 | 260g |
电气参数
| 参数名称 | 参数值 |
|---|---|
| 输入电阻：5KΩ，±10% | |
| 额定功率：约 | 2W |
| 推荐最大输入电压：30V（DC） | |
| 可选输出信号：电阻、电压、电流、脉冲 |
环境参数
| 参数名称 | 参数值 |
|---|---|
| 壳体设计：IP65 | |
| 使用温度：-30℃ | 到 70℃ |
| 震动：10G’s | to 2000Hz 最大 |
订货信息
电位器型：量程最大 1500mm，准确度 ±0.3%FS（通用型）/ ±0.1%FS（精密型），分辨率 0.01mm，输出电阻/电压/电流，电路特性阻值 5KΩ；增量型编码器：量程最大 1500mm，准确度 ±0.02%FS，分辨率 0.25~0.025mm，输出脉冲，每 100mm/400~4096 线。
安装注意事项
拉绳位移传感器安装时应确保拉绳出绳方向与被测运动方向一致，避免拉绳与周边结构产生摩擦或刮擦；固定支架需具有足够强度，防止在高频往复运动时产生松动；出线口应朝下或朝向不易积水的方向，以提升防护等级和使用寿命；长距离信号传输建议使用屏蔽电缆，并避免与动力电缆同束敷设。
拉绳位移传感器（螺纹安装型）EPM型 采用成熟可靠的传感技术设计，可长期稳定运行于工业现场复杂环境，为客户提供准确、连续的测量数据。
该产品结构紧凑、安装便捷，支持多种标准信号输出，可直接接入 PLC、运动控制器、数据采集系统，实现自动化设备的位置、位移或压力监测。
拉绳位移传感器（螺纹安装型）EPM型 广泛应用于工业自动化、液压机械、注塑机械、智能装备、轨道交通、工程机械、石油化工及试验设备等领域，为设备的位置控制与状态诊断提供关键数据支撑。
常见问题
EPM系列为中型拉绳位移传感器，采用螺纹安装方式，量程覆盖1000mm至5000mm。适用于中长行程位移测量，广泛应用于液压油缸、起重机械、输送设备、水利工程等。
采用进口导电塑料电位器，测量稳定，精度可靠。螺纹安装方便，防护等级IP65，适合工业现场使用。
- 05%FS（1000-3000mm）至±
- 1%FS（4000-5000mm），重复精度±
- 005%FS，分辨率理论无限。采用进口导电塑料电位器，理论寿命500万次往复。拉绳采用不锈钢材质，直径
- 8mm，抗拉强度≥500N。
标准输出为0-5kΩ/0-10kΩ电阻信号，可内置信号调理模块输出4-20mA、0-5V、0-10V模拟量信号，也可选择RS485、SSI数字输出。
4-20mA信号传输距离最远1000米，抗干扰能力强。供电电压DC 24V（15-30V），功耗≤2W。接线采用2米PVC电缆（可定制长度），电缆出口带防水接头。
安装注意事项：1.传感器通过螺纹固定安装，确保安装牢固
- 拉绳出口对准被测物体连接点，确保拉绳伸出方向与运动方向一致，偏角≤±2°
- 拉绳伸出长度不超过量程，避免过度拉伸损坏弹簧
- 避免拉绳与障碍物摩擦，防止断绳
- 长行程（>3000mm）确保拉绳路径上无障碍物
- 拉绳端部连接牢固，防止高速运动时脱落
- 定期检查拉绳磨损和张力情况，建议每3个月检查一次。
主要区别：1.安装方式：EPM为螺纹安装，EPS-M为法兰/支架安装
- 外形尺寸：EPM体积更小，结构更紧凑
- 量程范围：两者基本一致（1000-5000mm）
- 电气性能：两者基本一致，精度、寿命、输出信号相同
- 应用场合：EPM适合螺纹安装、空间受限场合，EPS-M适合支架安装、通用场合
- 价格：EPM性价比更高。选型根据安装方式和空间确定。
