拉绳位移传感器消除轴向误差-测量与绕线分离

拉绳位移传感器消除轴向误差靠的是结构层面的做法：把测量和绕线拆成两层，让参与测量的那段钢丝绳不经过绕线机构，误差源从根上被切断。一体式结构里排线顺序会直接影响测量长度，拆开以后绕线端排得好不好与测量无关，精度和量程都更放得开。这篇讲清分层结构怎么排布、测量轮为什么能决定分辨率，以及装的时候对中要做到什么程度。

普通拉绳传感器把测量和绕线做在一体，钢丝绳单层排在绕线轮上，排线顺序本身就带来轴向和摆角误差，直接影响测量长度和精度。把测量和绕线拆开，这部分误差就没了。

拉绳位移传感器消除轴向误差拆开怎么消误差

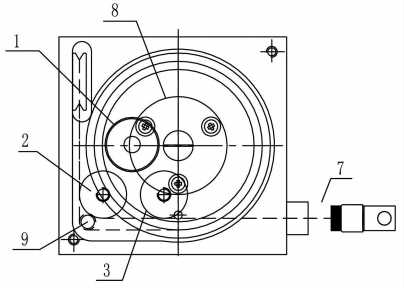

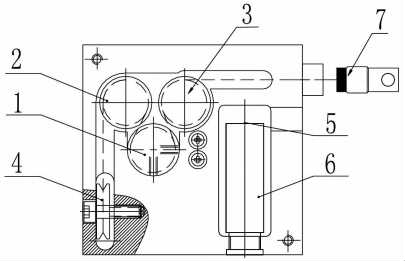

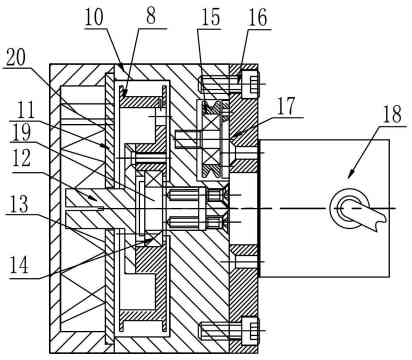

测量单元就是测量轮加角位移传感器；绕线机构是绕线轮加弹簧；中间靠导向轮、转向轮把绳导过去。钢丝绳先经过导向轮直接带动测量轮转，测量完的绳再经转向轮到另一层，用自动排线轮整齐排到绕线轮上。关键是：测量这一段钢丝绳直接带动测量轮，不经过别的转换机构，绕线那边排得好不好，再也不影响测量。

一体式与分层式对比

两种结构差在哪，摆到一张表上最清楚：

拉绳位移传感器带来几个好处

• 钢丝绳直接带测量轮，没有中间转换，精度上来了。
• 改测量轮直径就能改分辨率，轮子可以做小，分辨率反而更高。
• 测量和绕线完全分开，绕线状态不影响测量，只要绕线机构尺寸够，就能做大行程。
• 装个十字激光定位器，辅助拉线对中，装的时候无角度偏移。

现场坑点：精度高了对安装对中要求也不低，激光定位器别嫌麻烦不用——绳一旦有摆角，测量轮那边照样出误差。长行程还要留意排线轮别乱排，跳层了绕线端会卡。

为什么分层之后还要强调对中

分层结构消除了绕线端带来的误差，但测量轮那一端依然依赖绳的方向。绳一旦带摆角，测出来的长度与真实位移不相等，误差照样存在。这是很多人容易误判的地方——以为换了结构就「不需要对中」。

所以现场建议配一个十字激光定位器辅助对中，安装时把绳的走向对到测量轮切向上，做到无角度偏移。另外长行程还要留意排线轮不能跳层，跳层会让绕线端卡住；换型或加长行程时先空跑一遍全行程确认排线整齐，再上实际工位。

分辨率、量程与测量轮直径怎么权衡

分层结构下分辨率不再被绕线轮绑住，改测量轮直径就能调。同样一圈对应更短的直线行程，角度分辨率折算到直线上就更细，所以小直径测量轮反而更容易拿到高分辨率。反过来，量程做大要靠绕线机构那边，绕线轮的收绳容量和排线质量决定能拉多长。

选型时把「要多少分辨率」和「要拉多长」分开谈，别指望一个轮子同时扛两件事。测量轮做小虽然分辨率占便宜，但绳的弯曲半径也跟着变小，绳的疲劳寿命会受影响，所以小轮径要配柔性更好的绳，这是要一起考虑的。

安装与调试的四个动作

• 先对中：出线方向与运动轨迹一条线，用十字激光辅助，做到无角度偏移。
• 再空跑：不上工位，手拉全行程两遍，重点看导向轮、转向轮处绳是否贴着轮缘走。
• 后查排线：长行程拉满再看绕线轮，绳要一层一层整齐排，不能跳层、叠压。
• 最后标定：通电量零点与满量程，把读数与实际行程对齐，装拆之后这一步不能省。

拉绳位移传感器常见问题

问：拉绳位移传感器把测量和绕线拆开，测量轮靠什么带动？
答：靠钢丝绳直接绕在测量轮上带动，中间只经过导向轮把绳导过去，不经过别的转换机构；测量完的绳再经转向轮到另一层，由自动排线轮整齐排到绕线轮上。

问：测量轮直径做小，拉绳位移传感器的分辨率会怎么变？
答：分辨率跟着测量轮直径走。轮子做小，同样一圈对应更短的直线行程，角度分辨率折算到直线就更细，所以小直径测量轮反而更容易拿到高分辨率，这也是测量和绕线分开后的一个好处。

问：长行程拉绳位移传感器装完，为什么还要配十字激光定位器？
答：用来辅助拉线对中。精度越高越挑安装对中，绳一旦带摆角，测量轮那端照样出误差；装的时候拿激光器对一下，保证无角度偏移，比装完发现读数不对再返工省事得多。

问：长行程拉绳位移传感器现场最容易卡在哪一处？
答：排线轮跳层。行程拉长以后绕线端容易排不整齐，绳一跳层绕线机构就卡；绕线机构尺寸要留够，换型或者加行程时先空跑一遍全行程，确认排线整齐再上工位。
