EPS-S型拉绳拉线位移传感器（支架安装式）
EPS-S支架安装式拉绳传感器适合直线导轨、液压气缸、试验机等测量，可完全替代光栅尺。支架安装结构简单，输出形式多样适配控制系统，可完全替代光栅尺方案。安装方便。
EPS-S支架安装式拉绳传感器适合直线导轨、液压气缸、试验机等测量，可完全替代光栅尺。支架安装结构简单，输出形式多样适配控制系统，可完全替代光栅尺方案。安装方便。
产品概述
EPS-S 拉绳位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器、直线位移传感器以及齿轮传动的各种优点，是一款结构紧凑、多用途、安装简便且安装空间小、无需补偿，具有高精度测量、高重复性测量和高定位精度、长行程和寿命的传感器。
输出与量程
EPS-S 具有多种信号输出：4-20mA、0-10Vdc、0-5Vdc、RS485 和增量脉冲 ABZ、NPN、PNP 等。标准量程为：500mm、1000mm、1500mm、2000mm、2500mm，其他量程可定制。

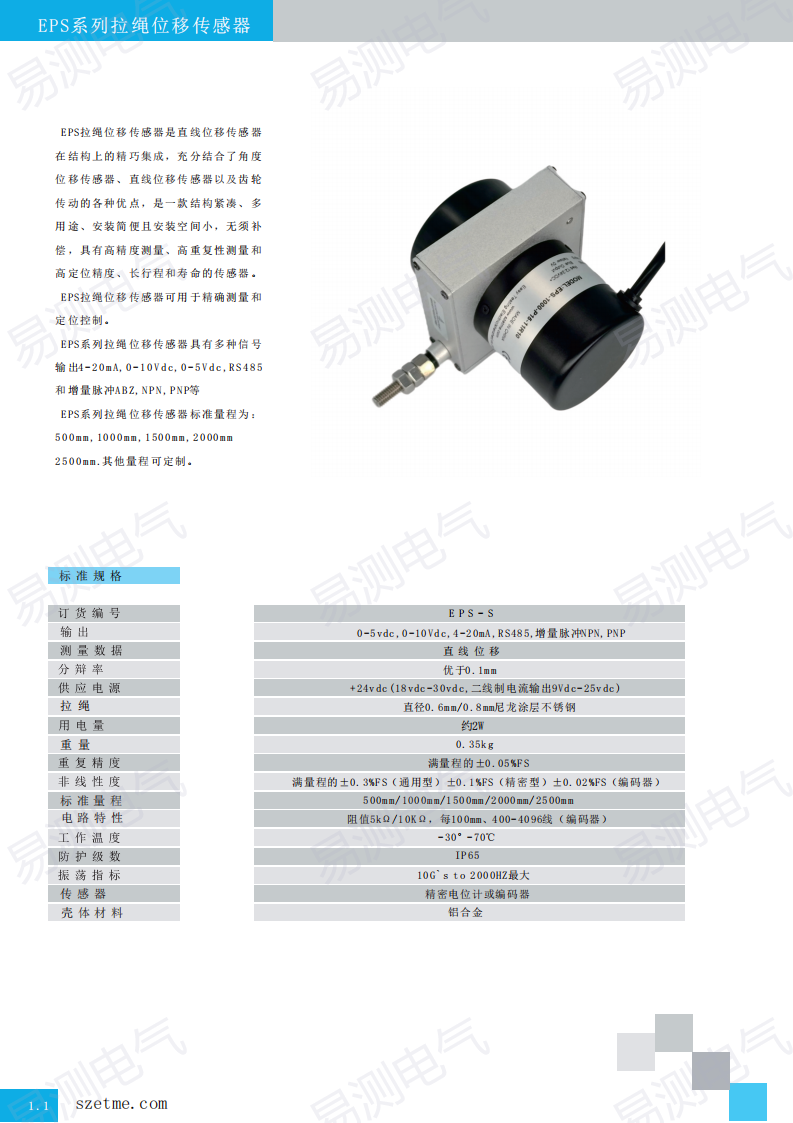

标准规格
| 参数名称 | 参数值 |
|---|---|
| 订货编号 | EPS-S |
| 输出：0-5Vdc、0-10Vdc、4-20mA、RS485、增量脉冲 | NPN/PNP |
| 测量数据：直线位移 | |
| 分辨率：优于 | 0.1mm |
| 供应电源：+24Vdc（18Vdc-30Vdc），二线制电流输出 | 9Vdc-25Vdc |
| 拉绳：直径 | 0.6mm/0.8mm 尼龙涂层不锈钢 |
| 用电量：约 | 2W |
| 重量：0.35Kg | |
| 重复精度：满量程的 | ±0.05%FS |
| 非线性度：满量程的 | ±0.3%FS（通用型）、±0.1%FS（精密型）、±0.02%FS（编码器型） |
| 标准量程：500mm/1000mm/1500mm/2000mm/2500mm | |
| 电路特性：阻值 | 5KΩ/10KΩ，每 100mm，400-4096 线（编码器型） |
| 工作温度：-30℃~70℃ | |
| 防护等级：IP65 | |
| 振动指标：10G’s | to 2000Hz 最大 |
| 传感器：精密电位计或编码器 | |
| 壳体材料：铝合金 |
外形尺寸与接线

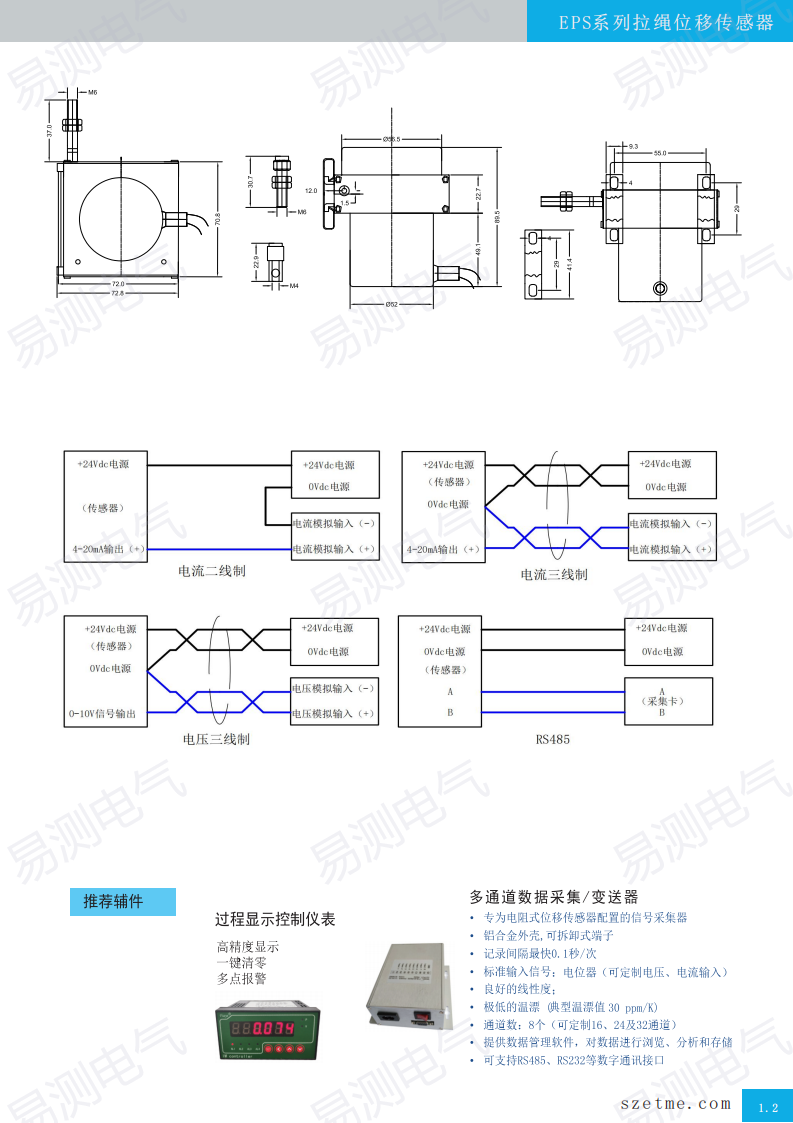

提供 EPS-S 安装尺寸图，支持电流二线制、电流三线制、电压三线制、RS485 等多种接线方式；推荐辅件：过程显示控制仪表、多通道数据采集/变送器。
EPS-S型拉绳拉线位移传感器（支架安装式） 采用成熟可靠的传感技术设计，可长期稳定运行于工业现场复杂环境，为客户提供准确、连续的测量数据。
该产品结构紧凑、安装便捷，支持多种标准信号输出，可直接接入 PLC、运动控制器、数据采集系统，实现自动化设备的位置、位移或压力监测。
常见问题
EPS-S型拉绳位移传感器通过高强度不锈钢拉绳的伸出/收回长度来测量位移。拉绳缠绕在精密绕线轮上，绕线轮与高精度导电塑料电位器同轴连接，拉绳伸出时带动绕线轮和电位器转动，将直线位移转换为电信号。
拉绳内部带恒力弹簧，自动收回拉绳，保持张力恒定。
- 05%FS（短行程）至±
- 1%FS（长行程），重复精度±
- 005%FS，分辨率理论无限。采用进口导电塑料电位器，理论寿命500万次往复。拉绳采用不锈钢材质，直径
- 6mm，抗拉强度高。
典型应用：1.液压油缸行程检测：液压缸、气缸活塞位置测量
- 工程机械：起重机、挖掘机、升降机臂架位置
- 仓储物流：升降平台、堆垛机位置检测
- 测试设备：材料试验机、冲击试验台位移测量
- 自动化设备：机械手、传送设备定位。特别适合直线距离长、安装空间受限、无法使用拉杆式传感器的场合。
安装注意事项：1.传感器本体固定安装，拉绳出口对准被测物体连接点，确保拉绳伸出方向与测量方向一致，偏角≤±3°
- 拉绳伸出长度不超过量程，避免过度拉伸损坏弹簧
- 避免拉绳与尖锐物体摩擦，防止断绳
- 拉绳端部通过挂钩或螺纹与被测物连接，确保连接牢固
- 户外使用建议加装防护罩，防止雨水和粉尘进入
- 定期检查拉绳磨损情况，发现断丝及时更换。
标准输出为0-5kΩ或0-10kΩ电阻信号（电位器输出），可内置信号调理模块输出4-20mA、0-5V、0-10V标准模拟量信号，也可选择RS485数字输出、SSI数字输出。
4-20mA信号适合长距离传输（最远1000米），抗干扰能力强，是工业现场首选。供电电压DC 24V（模拟量输出型）。
