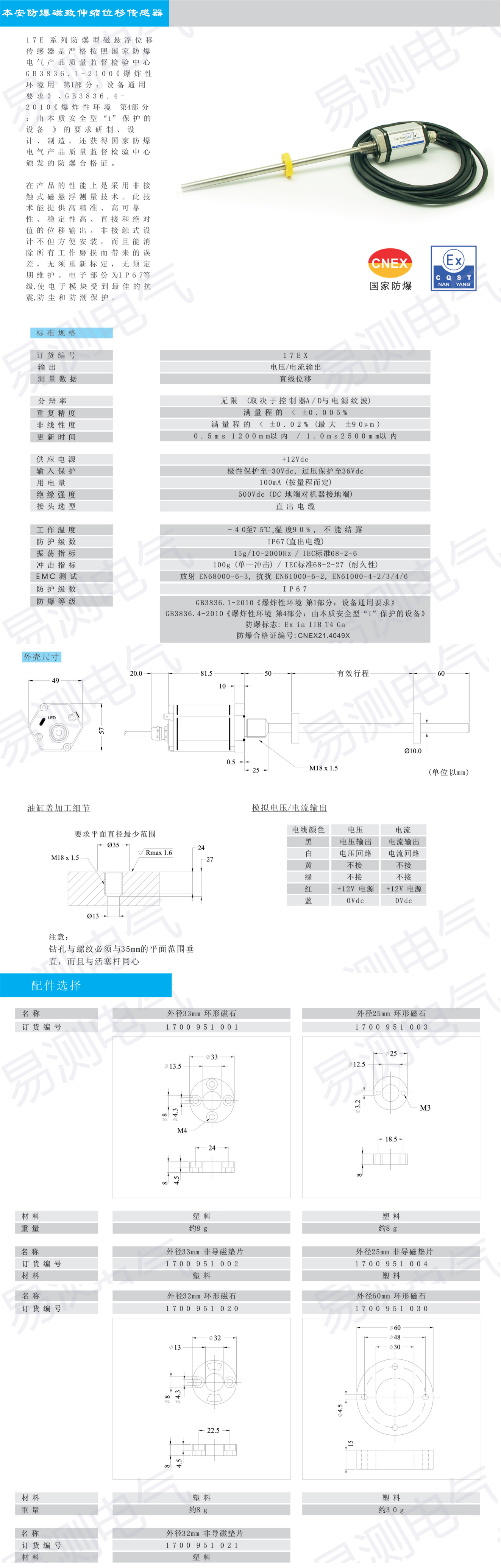

17EX本安防爆磁致伸缩位移传感器德敏哲Germanjet

17EX 系列本安防爆磁致伸缩位移传感器（Germanjet）

模拟量输出传感器安装注意事项

稳定供电
提供十分稳定的 24V 供电；不要跟大耗电量设备如油压元件、发热器等共用。因为大耗电量设备在运作过程中会引致电压不稳定。

接线质量
必须使用四芯双绞线，最小尺寸为 0.2mm²。安装环境也要跟中压和高压电缆分开，以免受到干扰。

接线方法
请参照目录内所指示。千万不要用传统电阻棒叁线接法。

设备接地
地线安装是十分重要。合标的接地不但使操作更为安全，而且也使传感器受其他设备干扰减少。

外壳防护 IP 等级标准

IP 等级由两个数字组成，第一个数字表示防尘、防止外物侵入等级，第二个数字表示防湿气、防水侵入的密闭程度。

传感器安装或维修过程中，可能与水接触。因此，选择适当的防护等级是必须的。电阻棒的 IP 值是 IP40/50，但非接触式传感器可以达到 IP65/67。

模拟电压位移传感器校准步骤

一般线性位移传感器，所设定的有效行程都会较其所规格略长。其因厂方要确保所设定的长度一定能覆盖客户所要求长度。因此传感器在安装后，一定要作出校准。校准步骤如下：

记录起始点读数
先把机台移动到其起始点，然后把电子尺相对读数记下。
范例：在起始点，电子尺读数 = 0.2V

记录另一点读数
把机台移动到另一位置，然后测量其实际行程和记录电子尺相对读数。
范例：实际行程 = 98mm，电子尺读数 = 9.5V

计算校准斜率
斜率 = 实际行程 / （电子尺实际行程读数 – 电子尺起始点读数）
范例：斜率 = 98mm / (9.5V – 0.2V) = 10.537

计算机台零位
机台零位 = 斜率 / 电子尺起始点读数
范例：机台零位 = 10.537 / 0.2V = 2.106

计算实际位移
位移 = 斜率 × 电子尺读数 – 机台零位
范例：位移 = 10.537 × 电子尺读数 – 2.106

主要特点

• 本安防爆设计，具备国内防爆认证（NEPSI），符合GB3836标准
• 气体防爆Ex ia IIC T4 Ga，可用于0区、1区、2区危险区域
• 非接触式磁致伸缩测量技术，无机械磨损，使用寿命长
• 线性精度可达±0.01%FS，重复精度±0.001%，分辨率高
• 绝对位置输出，无需定期归零，断电后位置不丢失
• 本安型电路设计，限制能量，确保在危险环境中安全使用
• 需配合安全栅使用，确保本安回路的能量限制
• Germanjet德国品质，全球技术支持，产品质量可靠

应用领域

• 石油、化工、天然气等有爆炸性气体危险的工业环境
• 炼油厂、化工厂、天然气处理厂的设备位置检测与控制
• 制药、军工等有防爆要求的工业场合的位移测量
• 危险区域的液压油缸位置检测、阀门开度控制
• 需要本安防爆认证的工业自动化控制系统

本安防爆磁致伸缩位移传感器在危险区域的回路怎么搭

这一类传感器自身是本安型结构，但不能单独工作，必须和安全栅等关联设备一起组成回路。安全区一侧的参数要与危险区一侧对上，连线用四芯双绞线，截面不小于 0.2mm²，屏蔽层接地。危险区域里凡是带电的部分都按本安要求处理，不要把普通仪表线并进来。它输出的是位置保持型信号，断电后位置不丢失，开机不用重新找零，这也是它在阀门开度和油缸位置检测里常用的原因。

本安防爆磁致伸缩位移传感器模拟量的两点校准做法

出厂设定的有效行程会比所标规格略长，安装后要按现场实际行程重新标一次。做法是两点取值：先把机台移到起始点记下读数，再移到另一点，量出实际行程并记读数，用实际行程除以两次读数之差得到斜率，再算出机台零位，之后按斜率乘读数减零位折算位移。只在一端调零点、不做两点取值，行程中段会一直偏。

本安防爆磁致伸缩位移传感器接线顺序与校准方法

• 本安防爆磁致伸缩位移传感器上电前先核安全栅型号，把回路参数与传感器标注比一遍再送电。
• 连线用四芯双绞线，截面积不低于 0.2mm²，与中压、高压动力电缆分槽敷设。
• 模拟量校准按起始点、另一点两点取值，先算斜率再算零位，不要只调一端。
• 危险区域接线端子按产品目录定义一一对应，不要沿用电阻棒那种三线接法。
• 传感器外壳单独接地，接地接好了，受柜内其他设备的干扰会明显减小。
