Germanjet磁致伸缩直线位移传感器常用术语

磁致伸缩直线位移传感器参数表看不懂，往往不是数学问题，是术语没对齐。同样写「精度」，有的厂家指的是非线性，有的指的是非线性、重复性、迟滞三者的综合误差；同样写「分辨率」，有的指分辨力，有的指相对满量程的百分比。把下面这些词一条条摆正，比价和到货验收时才不会各说各话。

磁致伸缩直线位移传感器术语分四类，别混着看

一张样本上几十个词，归四类就清楚了。第一类是结构边界类：磁致伸缩效应、死区、有效量程、零点、满量程，决定「哪里能测、哪里不能测」。第二类是精度类：线性度、重复性、迟滞、精度，决定「测得准不准」。第三类是输出动态类：分辨力、灵敏度、更新时间，决定「测得细不细、跟不跟得上」。第四类是系统匹配类：系统分辨率，决定「和你的 PLC、二次仪表配不配」。

四类指标的用法完全不同。拿精度类的口径去谈边界类的指标，比价一定比错；拿分辨力当分辨率去报，量程一放大就要出偏差。

结构类术语：从磁致伸缩效应到死区

磁致伸缩效应是这一类传感器的根。铁磁材料处在变化磁场中时，磁畴的取向排列发生改变，引起介质晶格间距变化，材料因此产生长度和体积的改变。波导丝上的电流脉冲磁场与磁环磁场相遇的位置会产生应变脉冲，测脉冲来回的时间差再换算成位置——这就是它非接触、无磨损的由来。

死区（盲区）是指测杆上对输入变化不响应、或者有响应但达不到规定精度的区域，说白了就是有效量程以外的那段测杆。两端都有，量程越短，死区占的比例越显眼。

有效量程是测量范围上限值与下限值的代数差，它一定短于设备总长——中间那段被死区占掉了。零点是有效量程内的起始输入量位置，德敏哲的产品可以在有效量程内任意设定；满量程则是有效量程内的终止输入量位置。

精度类术语：线性度、重复性、迟滞和精度

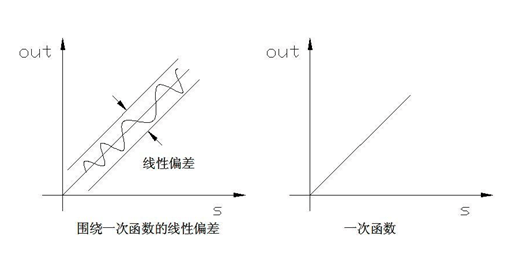

这几个词最容易混。输入量与输出量之间是一次函数关系时，特性曲线是一条直线，此时认为输出随输入线性变化，这条直线的斜率就是灵敏度；实际曲线和理论曲线不重合，就叫非线性。

线性度，也叫非线性误差，指实际输入输出关系曲线偏离拟合直线的程度，算法是：最大偏差量 ÷ 满量程输出 × 100%。磁尺一般用最小二乘法确定拟合直线，而且这个线性度水平在设备使用寿命内能保持住——这一点和靠机械磨损的传感器不一样。

重复性是同一工作条件下、从同一方向对同一位置连续多次测量，输出量之间的相互一致程度；重复性误差就是这些连续测量所得的随机误差，它受设备的滞后和分辨力影响。迟滞（滞后）说的是正行程（输入量增大）和反行程（输入量减少）两条输出曲线不重合的程度：磁环分别以正、反方向运动到同一位置，两次输出的电信号却不一致，这个差值就是滞后。

精度是用得最含糊、也最需要当面问清的一个词。它指测量的示值与被测量的约定真值的一致程度，是个综合指标，通常按非线性、重复性、迟滞三者的均方根误差来给。

输出与动态类术语：分辨力、分辨率、灵敏度、更新时间

分辨力是传感器在规定测量范围内能检测出的被测输入量的最小变化量，说的是对输入量微小变化的分辨能力；分辨率则是分辨力相对满量程输入量的百分比。一个带单位，一个带百分号，报参数时不写清是哪一个，差一个量级都可能。

灵敏度等于输出量增量与相应输入量增量之比，线性段的斜率就是它。更新时间又叫采样频率，指传感器内部完成数据刷新、采样处理的周期频率，等同于每秒检测输入量的次数。测快速运动部件时，采样频率跟不上，就会有一种「读数永远慢半拍」的感觉——这时候往往不是精度不够，是刷新率不够。

系统分辨率：最容易被忽略的一条

系统分辨率指传感器与上位机、控制系统、二次仪表等设备仪器匹配的分辨设定参数。传感器自己的分辨力再高，如果上位机的分辨设定跟它对不上，显示出来的数据照样不正常，设备也没法正常工作。这条不属于传感器本体指标，却是现场调试里最常被漏掉的一项。

我们碰到过一个案例：同一批硫化机，其中一台合模位置总是显示到某个小数位就卡住不动。换表、换线都没用，最后查出来是 PLC 侧的位置量程设定跟传感器量程不一致，两边一除，分辨率被截断了。把 PLC 量程参数改过来，问题就没了——表是好的，是口径没对上。

现场对口径，记住这三条

• 比价先统一口径：问清对方报的「精度」是含重复性和迟滞的综合值，还是只报线性度。同一个产品，两种口径能差出一倍。
• 算空间按有效量程：别把死区算进可用行程，两端各留一点余量，避免撞端。
• 验收看重复性：同一位置来回走三次，看读数一致性。这一项现场最容易测，也最能反映真实水平。

还有一个常见现象是「验收数据对不上样本」。多数情况不是产品变了，而是量程口径用错：有人拿设备总长当有效量程，两端死区里的数据也拿去算偏差，线性度当然超标。把测点收回到有效量程内再算，数字立刻就正常了。这也是我们建议把「有效量程」写进验收单的原因。

常见问题

问：线性度和精度是一回事吗？
答：不是。线性度只描述实际曲线偏离拟合直线的程度；精度是综合指标，一般按非线性、重复性、迟滞的均方根算。只报线性度就说「精度多少」，是不完整的。

问：分辨力和分辨率有什么区别？
答：分辨力是最小能检测出的输入变化量，带单位；分辨率是分辨力占满量程输入的百分比。同一支表，量程放大，分辨率数值会变，分辨力不变。

问：死区和有效量程是什么关系？
答：死区是有效量程以外、响应不达标的那段测杆，通常在测杆两端都有。有效量程一定短于设备总长，选型和算安装空间都只看有效量程。

问：迟滞和重复性怎么区分？
答：迟滞比的是正反两个方向到同一位置的输出差；重复性是同一方向反复测同一位置的输出一致性。一个查「回程差」，一个查「稳不稳」。

问：采样频率是不是越高越好？
答：够用就行。测点变化越快，对更新时间和采样频率的要求越高；但数值过高对通讯带宽和上位机处理都有负担，按实际运动速度匹配即可。
