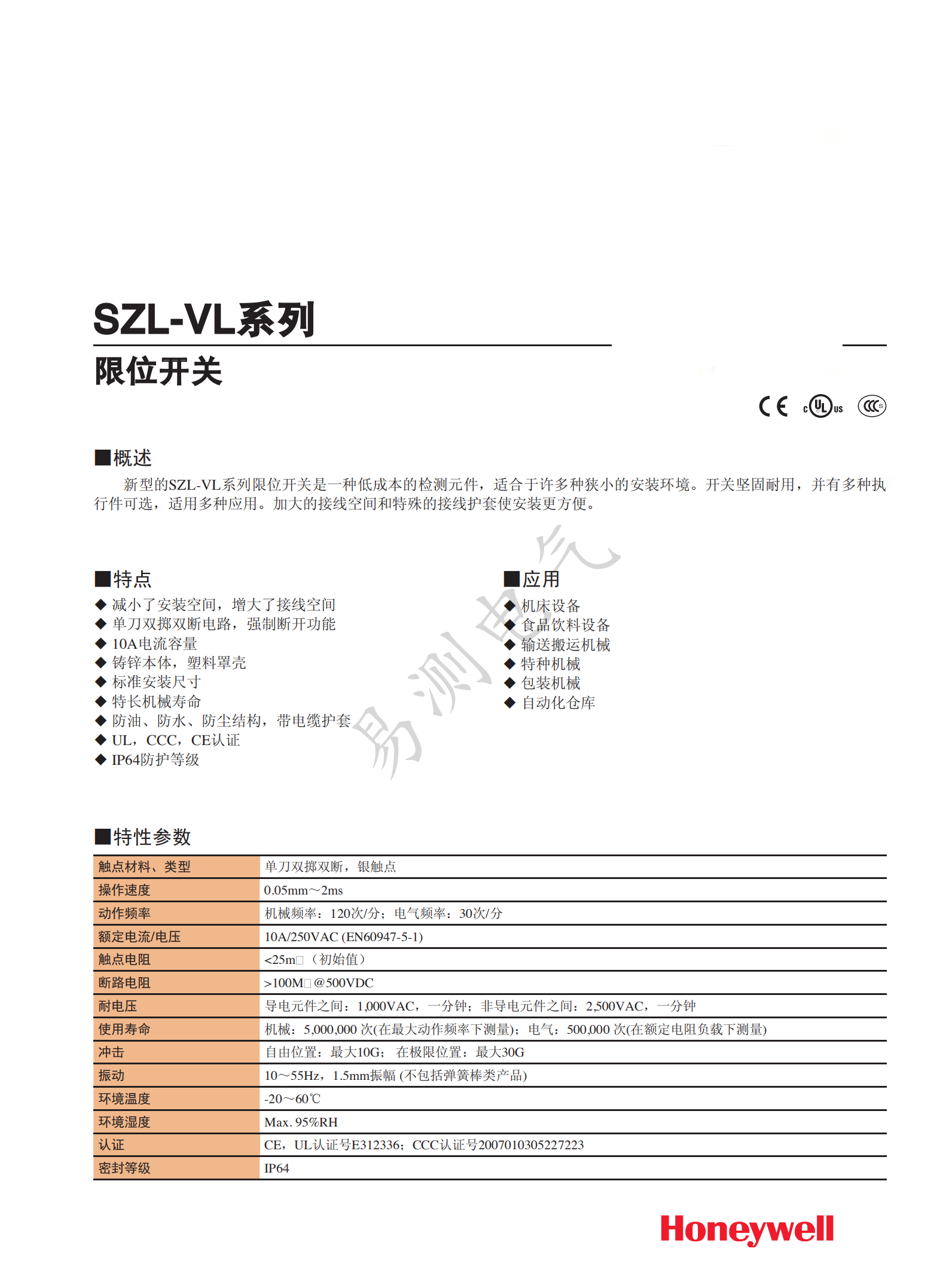

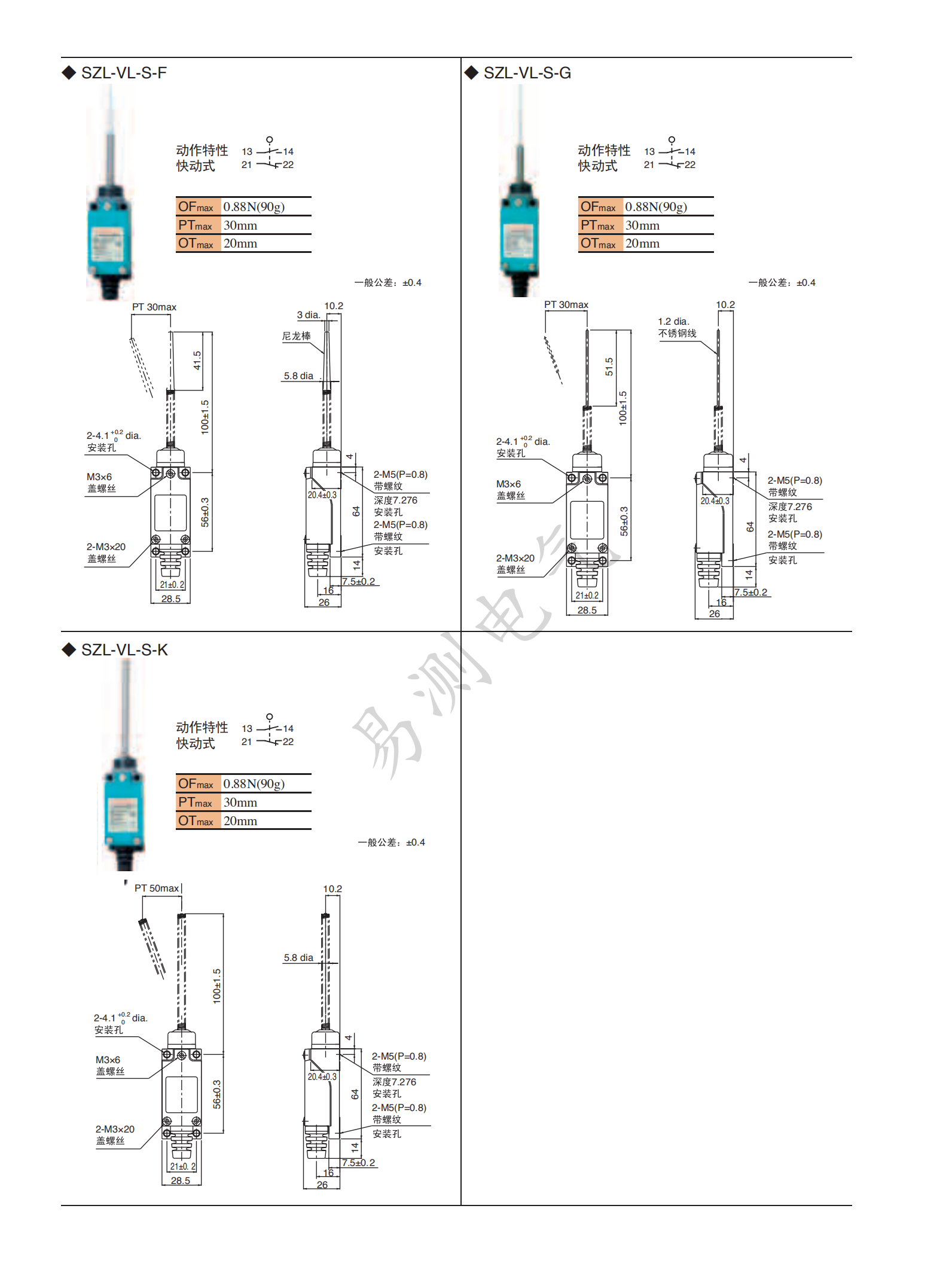

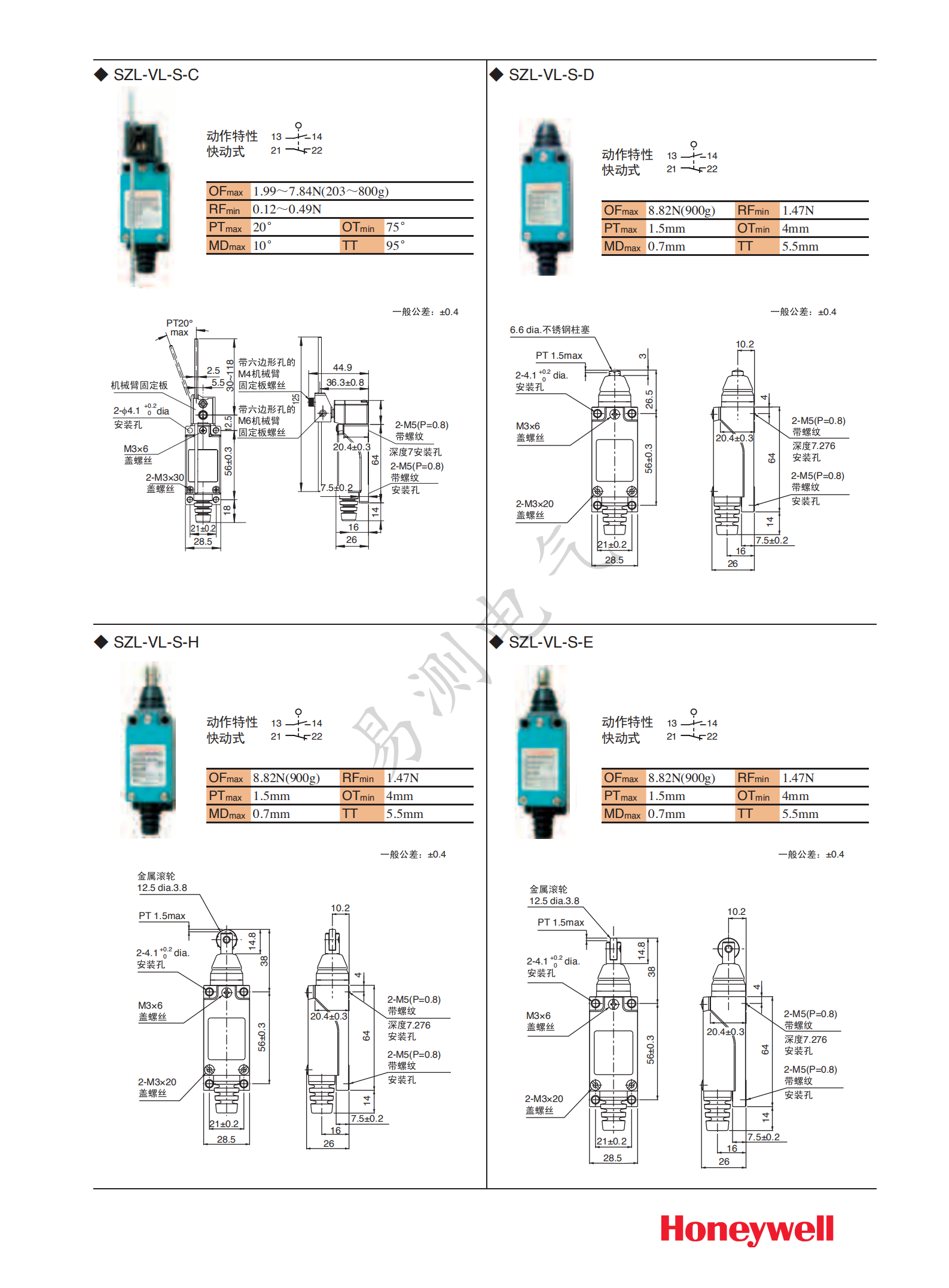

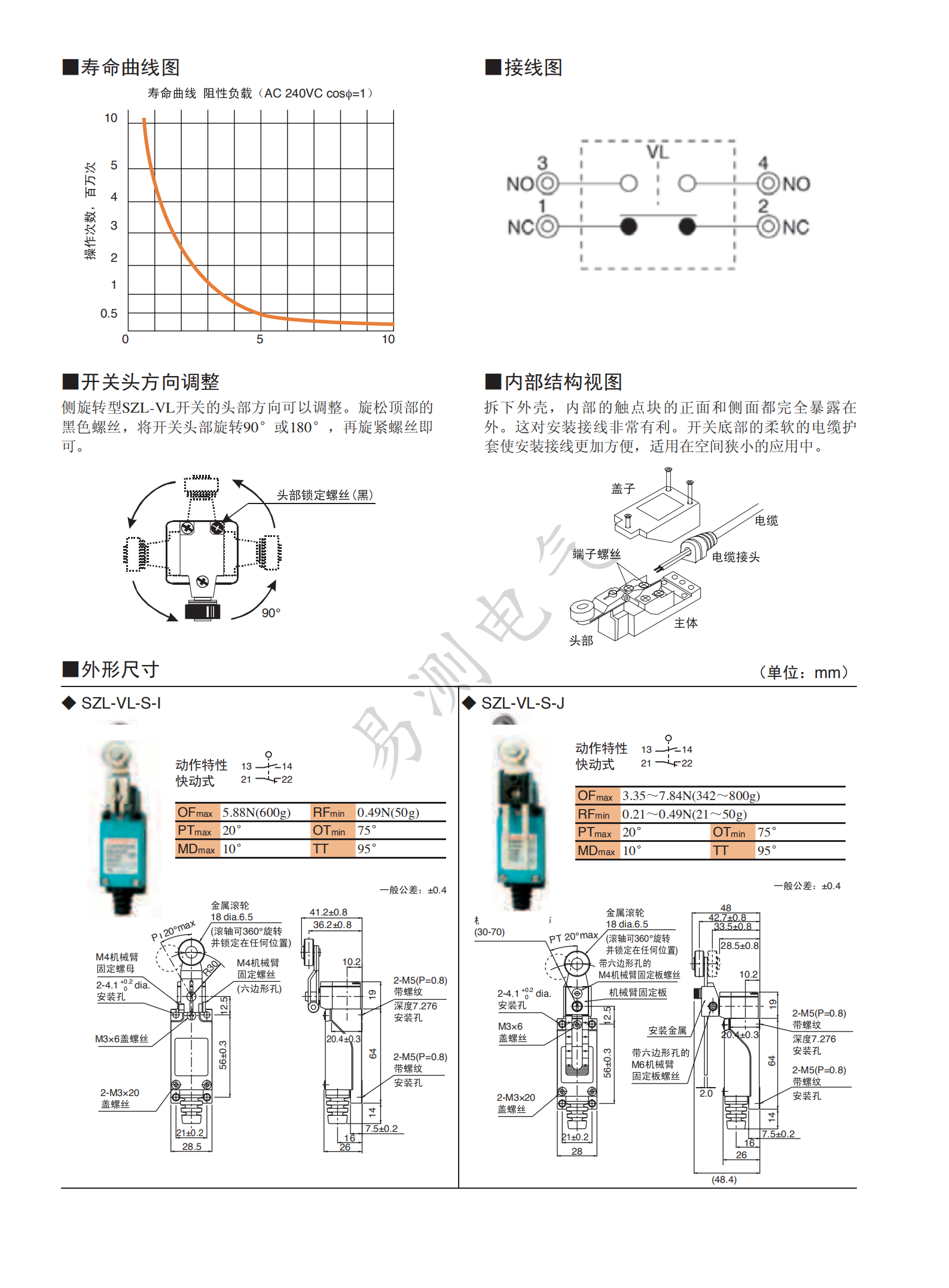

honeywell霍尼韦尔SZL-VL系列限位开关

Honeywell（霍尼韦尔）限位开关（又称行程开关、位置开关）是一种将机械位移转换为电信号的开关元件，当运动部件触碰到开关的执行器（滚轮、杠杆、推杆等）时，开关内部的触点动作（常开闭合、常闭断开），从而实现位置检测、行程控制、限位保护等功能。工作原理：执行器受到外力作用时，通过内部机构（弹簧、凸轮、连杆）驱动触点快速动作（瞬动型），当外力消失后，执行器在复位弹簧作用下回到初始位置，触点恢复原状态。类型：1.按动作原理：直动式（推杆直接驱动触点，结构简单，行程小）、滚轮式（滚轮受碰撞后通过杠杆驱动触点，适合大行程和高速运动）、杠杆式（杠杆受外力摆动驱动触点，适合角度和位置检测）、交叉滚轮式（两个滚轮，可双向动作，适合正反向运动检测）、弹簧杆式（弹簧杆受外力弯曲驱动触点，允许一定角度偏差）

1. 按触点形式：微动开关型（内部使用微动开关，触点容量小，动作快，寿命长）、触点模块型（独立触点模块，触点容量大，可更换，适合大电流）
2. 按防护等级：IP65（标准，防尘防水）、IP67（全密封，可浸水，适合潮湿和户外）、IP68（深水型，可长期浸水）
3. 按防爆等级：普通型、本安型（Ex ia）、隔爆型（Ex d），适合危险区域
4. 按安装方式：侧面安装、顶部安装、底部安装、法兰安装、轨道安装
5. 按复位方式：自动复位（弹簧复位，最常用）、手动复位（需手动按下复位按钮，适合安全联锁）。广泛应用于机床、自动化设备、起重机械、输送线、电梯、工程机械、安全联锁等领域。

Honeywell限位开关选型主要参数：1.执行器类型：滚轮柱塞式（适合垂直方向碰撞，行程小）、滚轮杠杆式（适合水平方向碰撞，行程大，最常用）、交叉滚轮杠杆式（双向动作，适合正反向运动）、弹簧杆式（允许角度偏差和侧向力，适合柔性接触）、面板安装按钮式（适合手动操作和面板安装）、顶杆柱塞式（适合垂直方向小行程）

1. 触点形式：1NO+1NC（一开一闭，最常用）、2NO+2NC（两开两闭，适合双回路控制）、常开（NO，仅常开触点）、常闭（NC，仅常闭触点，适合安全回路）
2. 触点容量：阻性负载：AC 250V 10A/15A/20A（不同型号），DC 24V 5A/10A；感性负载：需降额使用（AC 250V 3A/5A），建议加浪涌吸收
3. 动作力（操作力）：轻触型（<10N，适合轻载和精密设备）、标准型（10-50N，最常用）、重载型（>50N，适合重型机械和强振动环境）
4. 行程：预行程（执行器从初始位置到触点动作的行程）、过行程（触点动作后执行器还能继续移动的行程，保护开关不被损坏）、总行程（预行程+过行程）；选型时确保实际行程在预行程和总行程之间，预留过行程余量（至少1mm）
5. 复位方式：自动复位（弹簧复位，最常用，适合一般位置检测）、手动复位（需手动复位，适合安全联锁和紧急停止，防止误复位）
6. 防护等级：IP65（标准，适合一般工业环境）、IP67（全密封，适合潮湿、户外、清洗环境）、IP68（深水型，适合长期浸水和水下设备）
7. 工作温度：标准型-20℃至+70℃，工业型-40℃至+85℃，高温型可达+120℃，低温型可达-40℃
8. 认证：CE、UL、CSA、CCC、防爆认证（ATEX/IECEx/NEPSI）、船级社认证（LR/DNV/ABS）
9. 寿命：机械寿命1000万次以上，电气寿命100万次以上（阻性负载）。选型注意事项：根据运动方向和碰撞角度选择执行器类型；根据控制回路选择触点形式和数量；根据负载电流选择触点容量，感性负载需降额并加浪涌吸收；根据环境选择防护等级和温度范围；根据安装空间选择安装方式和外形尺寸；安全联锁场合选用强制断开触点（肯定断开）和手动复位型；危险区域选用防爆型。提供选型技术支持，可根据应用需求推荐合适型号。

Honeywell限位开关安装和调试方法：

1. 安装前检查：检查开关型号、执行器类型、触点形式、防护等级是否符合要求；外观检查（外壳、执行器、接线端子是否完好）；用万用表检查触点状态（常开/常闭是否正确，动作是否灵活）安装位置选择：开关应安装在运动部件的行程终点或需要检测的位置，确保执行器能被运动部件可靠触碰；避免安装在振动大、温度高、潮湿、腐蚀、强电磁干扰的位置，如无法避免应选用相应防护等级的型号；便于维护和调试，预留操作空间安装固定：根据开关类型选择安装方式（侧面/顶部/底部/法兰安装）；使用配套的安装螺栓，拧紧扭矩符合规格（避免过紧损坏外壳或过松导致松动）；安装牢固，无晃动，开关本体不得随运动部件移动执行器调整：调整开关位置或执行器角度，确保运动部件触碰执行器时，执行器行程在预行程和总行程之间（建议在总行程的50%-80%位置，预留过行程余量）；滚轮杠杆式应确保运动部件碰撞方向与滚轮杠杆摆动方向一致，避免侧向力损坏执行器；弹簧杆式应确保弹簧杆弯曲角度在允许范围内（通常≤30°），避免过度弯曲接线：打开接线盒，按照接线图接线（常开NO、常闭NC、公共端COM）；使用合适线径的电缆（根据触点电流，通常
2. 5-
3. 5mm²）；接线端子拧紧，避免松动；感性负载建议在触点两端并联浪涌吸收器（RC吸收器或压敏电阻），保护触点；接线盒密封良好，确保防护等级调试：手动推动执行器，用万用表或PLC检查触点动作是否正确（常开闭合、常闭断开），动作是否灵活，复位是否可靠；手动操作运动部件，检查开关是否在预定位置动作，行程是否合适，是否有碰撞或卡阻；调整开关位置，确保动作位置准确（误差≤±1mm），过行程余量足够；反复操作多次（至少10次），检查动作可靠性和重复性安全联锁测试：对于安全联锁和紧急停止场合，测试强制断开功能（触点粘连时能否强制断开）、手动复位功能（复位是否可靠，是否会误复位）、故障安全功能（断电/断线时是否处于安全状态）维护：定期检查（建议每月一次）安装是否松动、执行器是否磨损或损坏、接线是否松动、密封是否完好；定期清洁（特别是滚轮和杠杆部位，避免积灰和油污影响动作）；定期检查触点状态（通过动作次数和负载情况判断寿命，接近寿命时及时更换）；定期校准动作位置（特别是精密控制场合）。提供安装和调试技术指导。

Honeywell限位开关常见故障和处理方法：1.开关不动作（运动部件触碰后触点不切换）：检查执行器是否损坏（滚轮脱落、杠杆断裂、弹簧失效）；检查安装位置是否正确（执行器是否能被可靠触碰，行程是否足够）；检查运动部件是否偏离（碰撞位置偏移，未触碰到执行器）；检查内部机构是否卡阻（灰尘、油污、异物进入，弹簧失效）；检查触点是否粘连（大电流或感性负载导致触点熔焊）

1. 触点误动作（未触碰时触点自动切换）：检查是否有振动（强振动导致执行器晃动或触点抖动）；检查是否有电磁干扰（强电磁干扰导致触点信号误判，特别是PLC输入模块）；检查执行器是否松动（安装松动导致执行器位置变化）；检查复位弹簧是否疲劳（弹簧力不足，无法可靠复位）
2. 动作位置不准确（动作位置偏移）：检查安装是否松动（开关本体移位）；检查执行器是否磨损（滚轮磨损、杠杆变形，导致动作行程变化）；检查运动部件是否变形或磨损（碰撞位置变化）；检查开关是否受过载（过行程过大导致内部机构变形）
3. 触点接触不良（信号时有时无、电阻大）：检查触点是否氧化（长期未使用或潮湿环境导致触点氧化）；检查触点是否烧蚀（大电流或感性负载导致触点表面烧蚀）；检查接线端子是否松动（接线松动导致接触电阻大）；检查内部接线是否断开（内部引线断裂或脱焊）
4. 开关寿命短/频繁损坏：检查是否过行程（实际行程超过总行程，导致内部机构损坏）；检查是否过载（负载电流超过触点额定值，特别是感性负载未加浪涌吸收）；检查是否受侧向力（运动部件碰撞方向不对，导致执行器受侧向力损坏）；检查是否受强振动/冲击（强振动导致内部机构松动或损坏）；检查环境是否腐蚀（腐蚀性气体或液体导致外壳和触点腐蚀）
5. 防护失效（进水、进灰）：检查接线盒密封是否良好（密封圈是否老化、安装是否到位）；检查电缆接头是否密封（电缆格兰是否拧紧、电缆直径是否匹配）；检查外壳是否有裂纹或损伤（机械损伤导致防护失效）；检查是否超过防护等级使用环境（如IP65用于高压水冲洗或长期浸水）
6. 防爆型故障：检查防爆密封是否完好（防爆面是否损伤、密封圈是否老化）；检查是否在危险区域带电开盖（违反防爆规范）；检查本安型是否配了安全栅（未配安全栅无法保证本安性能）；检查隔爆型外壳是否有裂纹（隔爆外壳损坏会失去隔爆性能）。处理原则：发现故障及时停机检查，避免带病运行导致更大事故；易损件（执行器、密封圈、触点模块）定期更换，不要等到完全损坏；关键和安全场合使用冗余配置（双开关或双通道），提高可靠性；建立维护档案，记录安装、调试、维护、更换情况，便于故障分析。提供技术支持和备件供应。

Honeywell限位开关在安全联锁中的应用和要求：1.安全联锁应用场景：机床防护罩联锁（防护罩打开时机床自动停止，防止人员受伤）、紧急停止（紧急停止按钮按下时设备立即停止）、行程限位（运动部件到达极限位置时自动停止，防止超程损坏）、位置确认（确认运动部件到达安全位置后才能进行下一步操作）、门联锁（安全门打开时设备自动停止，关闭后才能启动）、电梯平层和限位（电梯轿厢位置检测和极限保护）、起重机械限位（起升高度、运行行程、旋转角度限位保护）、输送线工件检测（工件位置检测和分拣）

1. 安全联锁对开关的特殊要求：强制断开触点（肯定断开触点，Direct Opening Action）：当触点粘连时，通过执行器的机械力强制断开触点，确保安全回路断开，这是安全联锁的基本要求；肯定断开触点必须有机械强制断开机构，不能仅靠弹簧力；触点冗余：安全联锁场合使用双通道（两个常开或两个常闭触点）或三通道（两常开+一常闭），通过冗余提高可靠性，单个触点故障不会导致安全功能失效；手动复位：安全联锁动作后需要手动复位才能恢复，防止自动复位导致设备意外启动；复位按钮应有防误操作设计（需按下并旋转或需专用工具）；故障安全设计：断电、断线、触点故障时开关应处于安全状态（常闭触点断开，设备停止）；安全回路应使用常闭触点（NC），断线时自动断开
2. 安全等级要求：根据ISO 13849-1（机械安全-控制系统安全相关部件）或IEC 62061（机械安全-安全相关电气控制系统）确定安全等级（PL a-e或SIL 1-3）；一般安全联锁PL c/SIL 1，重要安全联锁PL d/SIL 2，关键安全联锁PL e/SIL 3；高安全等级需要更高的诊断覆盖率（DC）、更低的危险失效概率（PFHd）、更强的冗余和多样性
3. 安装和接线要求：安全联锁开关应安装在不易被误操作和损坏的位置；执行器应能被可靠触发，动作行程在合适范围；安全回路应使用独立的电缆和通道，不得与动力电缆混敷；安全回路应使用常闭触点，断线检测功能（PLC检测断线并报警）；接线端子应牢固，避免松动；安全回路应定期测试（建议每月一次），测试强制断开功能、复位功能、断线检测功能
4. 维护和测试：建立安全联锁测试规程，定期测试（每月功能测试，每年全面测试）；测试内容：触点动作可靠性、强制断开功能、手动复位功能、断线检测功能、冗余通道一致性；测试记录存档，包括测试日期、测试人员、测试结果、异常处理；易损件定期更换（执行器、密封圈、触点模块），建议每2-3年更换一次或根据动作次数更换；故障时立即停机处理，不得短接或屏蔽安全联锁
5. 标准和认证：安全联锁开关应符合相关标准（IEC 60947-5-1低压开关设备和控制设备第5-1部分：控制电路电器和开关元件-机电式控制电路电器、ISO 13849-1机械安全、IEC 62061机械安全）；应有第三方安全认证（TÜV、UL、CE等）；应提供安全相关参数（B10d、MTTFd、DC、PL、SIL）。提供安全联锁选型和应用技术支持，可根据安全等级要求推荐合适型号和配置。
