磁致伸缩位移传感器技术名词-漂移非线性温度系数

磁致伸缩位移传感器技术名词看着多，其实分两组：一组讲它怎么工作、量程从哪算，另一组讲指标好不好、误差有多大。它靠铁磁材料的磁致伸缩效应定位，非接触、耐油抗污，能在恶劣环境下连续测位移和速度；样本上那堆名词看不懂，参数就没法比。下面把十三项常用名词逐个讲清，重点给漂移、非线性度、温度系数这三个最容易混的定义和实测量级。

磁致伸缩位移传感器技术名词：先分清两组

第一组是结构和量程类的，决定「能不能用、能测多长」；第二组是指标类的，决定「测得准不准、稳不稳」。很多选型失误，就是把第一组的额定量程当成了总长，又把第二组的分辨率当成了精度。

绝对位置输出

传感器输出的是相对一个固定参考点的真实位置，不是相对增量。断电再上电不用回零、不用找参考点，直接读到当前位置。这是它跟增量式编码器、增量式光栅尺最大的区别，后两者断电后必须重新走一遍参考点才能继续测。

非接触式测量

靠磁感应工作，活动磁环和测杆不接触，全寿命期内没有机械磨损，振动引起的测量误差也能消掉一部分。

额定量程与盲区

额定量程是实际能用的检测区间。因为首尾各有测量盲区，额定检测长度一定比传感器总长短，订货编号里会写明。选型按实际可用区间算，别拿总长当量程，否则两头一段测不到，等于白留了盲区。

满量程（FS）

指标里常见的 %FS，就是百分满量程，把误差折算成量程的百分比。同一支传感器换大量程，同一个百分比对应的绝对误差会变大，所以比指标时先看清是按 %FS 还是按毫米给的。

漂移、非线性度、温度系数：三个最容易混的

这三个词经常被混着说，其实各管一段。漂移讲的是稳定性，非线性度讲的是曲线形状，温度系数是把温漂量化出来的数。

漂移

被测位置没变，环境变了（最常见的是温度），输出却跟着变，这就是漂移。随温度变的叫温漂。它跟「不准」不是一回事：漂移小说明长期稳定性好，短时间的重复精度可能依然很高。

非线性度

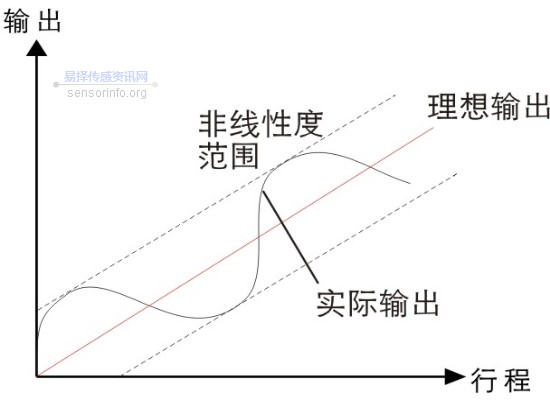

沿行程走一遍，磁环显示位置和真值之间的偏差，取最大值。磁致伸缩里这个偏差主要来自波导介质信号传播的非线性，样本上通常按绝对误差（mm）或满量程百分比（%FS）给出。它说的是整条曲线的形状，不是单点准不准。

温度系数

位置不动时，环境温度每变 1℃，输出变化多少。单位 ppm/℃（百万分之一每摄氏度），数值越小温漂越小。它跟漂移是一对：漂移是现象，温度系数是把这现象量化的指标。

实测量级上，各家差异不小，只能给区间参考，具体以厂家样本为准：非线性度多数系列标在 0.02%~0.1%FS 之间，或按绝对误差给到零点几毫米；重复精度通常比非线性度好一个量级，常见在 0.01%FS 以内或 ±0.005mm 量级；温度系数常见在每摄氏度十几到几十 ppm 这个区间。分辨率跟它俩不是一回事，模拟量输出常见在 1~10µm 量级，数字量则按位数算。

重复精度、滞后、分辨率、更新时间怎么用

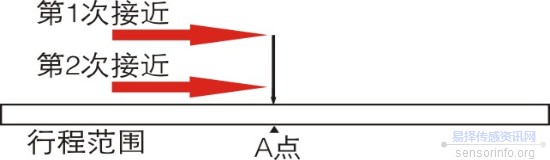

重复精度：磁环同一方向多次到达同一位置，每次输出的差值。闭环控制每次都要回到同一点，这个比绝对精度更关键。

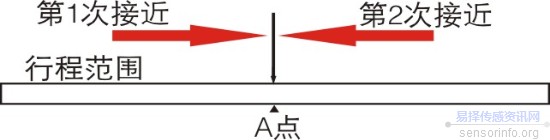

滞后：磁环正反两个方向过同一点，两次读数的差。磁致伸缩实际滞后很小，多数应用可以直接忽略；双向定位要求高的场合才需要核一下。

分辨率：输出值最末一位代表的位移量。别单独看它，要和采集位数、更新时间一起，才决定系统实际能分多细。

更新时间：传感器完成两次测量之间的间隔。量程越大越长，高速运动场合必须按最大速度和量程一起核对。

十三项名词对照表

现场两个坑：现象、原因、处理

坑一：把额定量程当总长报上去，装完两头测不到。现象是油缸走到两端行程时，位置只剩一个不动的大数。原因是首尾盲区被算进了量程，实际可用区间不够。处理是按样本标明的额定检测长度重核一遍行程，两端各留一点余量，别打满。

坑二：只盯分辨率，忽略温度系数，车间一变温就漂。现象是冬天调好的设备，到夏天中午读数整体偏了零点几毫米。原因是温度系数带来的温漂，位置没动输出却在慢慢变。处理是选温度系数更小的系列，或在系统里按工况温度做补偿，重点工位单独标定一次。

常见问题

问：温度系数和漂移是一回事吗？
答：不是。漂移是「位置没动、输出却变了」这个现象，温度引起的叫温漂；温度系数是把温漂量化的指标，含义是环境每变 1℃ 输出变化多少，单位 ppm/℃，数值越小越稳。

问：额定量程和传感器总长为什么不一样，订货时怎么算？
答：因为首尾有测量盲区，额定量程要减掉这两段，检测长度一定比总长短，编号里会写明。选型按实际可用区间算，两端再留一点余量，别拿总长当量程用。

问：重复精度和非线性度，选型该优先看哪个？
答：看用在哪儿。非线性度决定绝对精度，重复精度反映同一位置每次量得准不准。闭环控制、每次都要回到同一点，重复精度更关键；纯绝对定位的场合，才把非线性度放前面。

问：大量程磁致伸缩高速运动，为什么更容易出动态误差？
答：跟更新时间有关。传感器两次测量之间有间隔，量程越大间隔越长，磁环跑得快时两次采样之间已经移动了一段，读数就滞后。高速场合要按最大速度和量程一起核对这一项。

问：指标里的 %FS 和直接用毫米给，有什么区别？
答：前者是折算成满量程的百分比，后者是绝对误差。同一支传感器换大量程，同一个百分比对应的绝对误差会变大。比两家产品时，先统一成同一种写法再比，不然容易看错。
