Germanjet德敏哲高炉位移传感器-料流阀控制应用

高炉位移传感器在冷钢这套系统里测的不是别的，就是炉顶料流阀的开度——阀开多大，直接决定每炉料的布料精度。阀位不靠限位开关点动判断，而是由磁致伸缩位移传感器把油缸行程实时测出来，换算成实际角度反馈给西门子 PLC 做位置闭环。PLC 收到炉顶控制系统的开度指令后，处理成 4~20mA 送给比例阀集成放大器，由放大器驱动比例阀控制油缸。

高炉位移传感器在料流阀上测什么

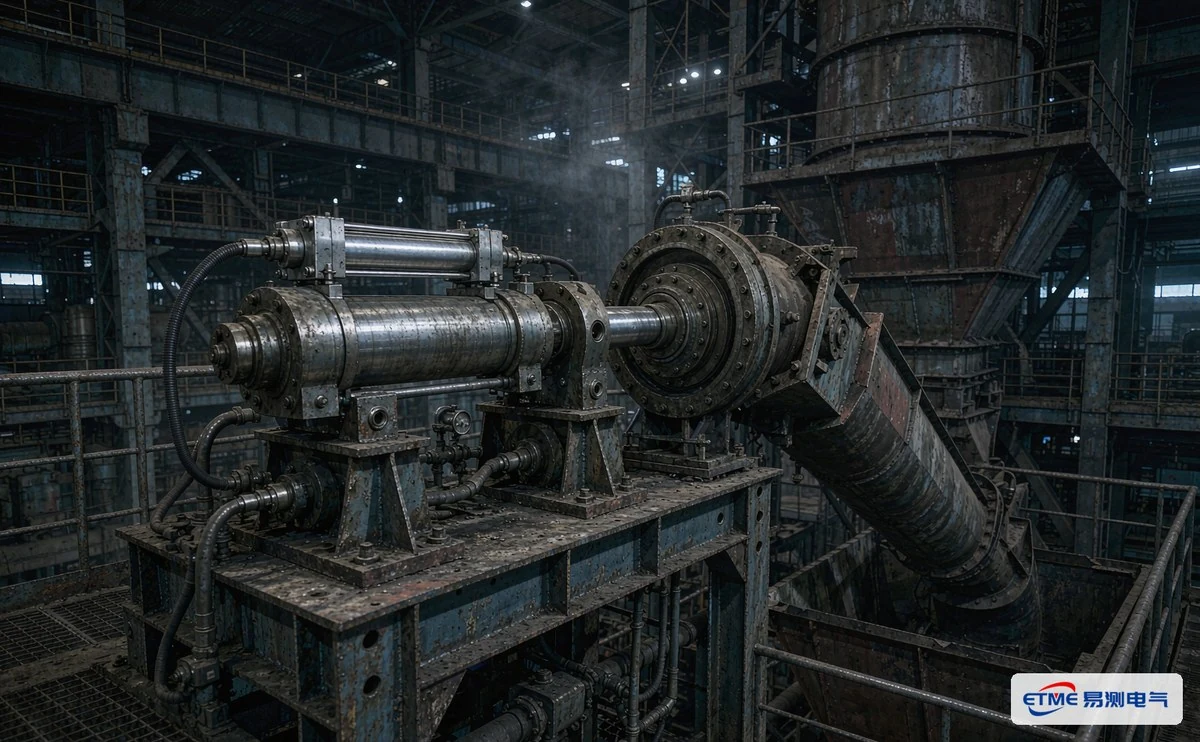

测的是油缸行程，用的是它换算出来的阀位角度。传感器装在炉顶料流阀的液压缸上，磁环随活塞走，测杆不动，行程是绝对位置输出，中途断电也不丢零。

为什么绕一圈用油缸行程去换角度？因为阀板那一侧高温、多粉尘、空间又窄，把角度传感器直接搭到阀轴上不现实。装在液压缸上，位置远离高温区，安装和维护都省事。换算关系在 PLC 里做，标定一次以后按行程比值折到角度就行。

这套系统目前还是以开环为主，油缸速度和推力没有做连续调节，精度上还有提升空间，改造方向是开环加闭环结合。这一点实话实说，别把它想成全闭环伺服系统。

高炉位移传感器与阀位的电流对应关系

阀位和电流有明确的对应关系，现场调试照着对就行。PLC 输出 12mA，料流阀停止并保持；输出 16mA，阀开、卸料；输出 8mA，阀关。

完整动作过程是这样：高炉接到下料指令，PLC 输出 16mA，比例阀线圈通电，油缸打开卸料；位移传感器实测的阀位角度到设定值，PLC 回落到 12mA，阀停在该角度，同时液压锁断电把油缸锁住。炉料卸完后，线圈再通 16mA、液压锁得电，阀全开，到位后回 12mA 锁止；全开时间到，通 8mA 关阀。现场跑下来，这种方式的控制精度能到 0.8 度左右。

炉顶为什么选磁致伸缩位移传感器

炉顶的环境摆在那儿：高温、粉尘重、振动大。普通接触式的电子尺装上去，电刷和电阻体天天磨，没多久就废。磁致伸缩是非接触测量，磁环套在测杆外面随油缸走，中间没有摩擦件，寿命长。

另一个好处是绝对值输出。突然停电再来电，不用重新找零点，阀位照样读得出来——对高炉这种不允许"先回零再干活"的场合，这一条比精度还值钱。响应也快，跟得上料流阀的动作节奏。

选型与安装要点

测杆长度按油缸行程定。先量油缸的实际行程，测杆长度覆盖它，两端再留余量，别让磁环走到测杆的盲区里去。具体留多少按厂家样本的安装要求来。

输出按控制系统定。这里用模拟量 4~20mA 就够。要是 PLC 端用了总线，也可以选 SSI 或总线输出，但要注意信号刷新周期和阀位响应时间的匹配。

磁环对中。磁环和测杆要同轴，固定支架用非磁性材料，别拿铁件去卡磁环。偏了或者间隙超差，读数会在小范围里晃，看着像干扰，其实是机械没装正。

走线。传感器信号线单独走线槽，别跟比例阀的动力线捆一起。模拟量用双绞屏蔽线，屏蔽层单点接地。这条在炉顶上尤其重要，比例阀电流一变，旁边的信号线就跟着受影响。

现场两个坑：PID 振荡和反馈跳变

坑一，阀板抖动，电流在两点之间来回跳。我们碰到过调试时一直稳不下来的，液压伺服比例系统本身放大系数就高，再叠加机械系统的固有频率，PID 的比例、微分、积分系数和延时、偏移量没配好，系统就会在阀位附近来回振荡。处理办法是从小增益往上慢慢加，听到液压系统有啸叫，或者看阀位曲线开始发散，就往回退一档。别指望一次写对，要反复试。

坑二，阀位反馈偶发跳变，PLC 收到的角度值带毛刺。查下来多半不是传感器坏，而是线走错了：传感器信号线和比例阀动力线在同一个线槽里，屏蔽层又是两头接地，形成地环路。处理是分开走线槽、把屏蔽改成单点接地，模拟量线换双绞屏蔽的。改完再观察一个班次，看毛刺还在不在。

日常维护看三点

一是测杆和磁环的间隙有没有被粉尘糊住，炉顶粉尘大，积厚了会影响磁耦合；二是连接器和电缆有没有被烤老化、被振动磨破；三是接线盒的密封和接地有没有松。

阀位读数和实际阀板对不上时，别急着调传感器，先看机械连接有没有松、液压锁有没有内漏。机械这边变了，换算关系跟着变，光调零位是治不好的。

高炉位移传感器常见问题

问：高炉料流阀用磁致伸缩位移传感器，12mA 代表阀什么状态？
答：12mA 是停止保持。16mA 开阀、8mA 关阀。PLC 收到开度指令后转成 4~20mA 送比例阀集成放大器驱动油缸，位移传感器实测阀位角度到位，就回落到 12mA，液压锁断电把油缸锁住。

问：冷钢高炉料流阀的阀位检测，精度能做到多少度？
答：这套系统现场跑下来控制精度能到 0.8 度左右。阀位不是靠限位开关点动判断的，是磁致伸缩位移传感器把油缸行程实时测出来，换算成角度反馈给 PLC 做位置闭环。

问：阀板抖动、电流来回跳，先查什么？
答：先查 PID 参数，多半是比例、微分、积分系数和延时、偏移量没配好。液压伺服比例系统放大系数本来就高，参数要从小增益往上慢慢加，听到啸叫或曲线发散就往回退。

问：炉顶为什么用磁致伸缩，不用接触式电子尺？
答：那地方又热、粉尘又重、振动也大，接触式尺子的电刷和电阻体很快就磨坏。磁致伸缩的磁环套在测杆外、跟着油缸走，两者不接触，没有磨耗件；它还是绝对值输出，断电再来电不用重新回零。

问：换成总线输出的磁致伸缩传感器可以吗？
答：可以，SSI、CANopen、Profibus 这些在同类产品上都有，关键看 PLC 端接口和刷新周期跟不跟得上料流阀的动作。这套系统原来的模拟量 4~20mA 方案已经够用，改总线要一并评估通讯周期和故障处理逻辑。
