磁致伸缩位移液位传感器安装方式与常见问题

磁致伸缩位移液位传感器测的是浮球的位置，也就是液面高度——磁环装在浮球上，浮球随液面升降，传感器量的是这个位移，不靠液体压力去折算。装罐的时候，安装方式主要看法兰连接、支架固定、防护管、旁通管这几路怎么挑，挑错了后面卡球、跳数都跟着来。

磁致伸缩位移液位传感器的安装原理：先弄清它量的是什么

它内部是一根全密封在不锈钢测杆里的波导丝，浮球上带着磁环。电子仓发一个脉冲沿波导丝跑，跑到磁环所在的位置产生回波，量时间差就算出浮球高度，也就是液面高度。

关键有两条。第一，磁环和波导丝不接触，浮球上下走多少年也不会磨到测杆内部，所以它不像机械浮子那样有钢缆、有滑轮、有磨损件。第二，它输出的是绝对位置，断电重启回来还是这个数，不用回零。

还有一条容易搞混：它是位移式测量，量的就是浮球走过的距离；它不去量罐底压力，也不靠介质密度折算液位。介质密度变了，它的读数不受影响。这一点在选型报价时建议和供货方确认一遍，免得后面扯皮。

为什么现在普遍拿它换掉老办法

以前测油罐油位靠人爬罐用卷尺量，劳动强度大、不安全，精度也没保证。后来用过电容式和压力式的，问题是零漂大、误差大；机械式浮子又常因为钢缆卡滞报故障。磁致伸缩这一路正好把这几个坑都绕开了：测杆全密封在不锈钢管里，内部没有机械移动件，外面只有一个浮球；测起止脉冲的时间差定位，重复性好。

另外它的信号回路可以做成本安型式，适合易燃易爆介质；从罐顶已有的支管就能往下装，不用把罐腾空、不用停正常生产。这两条在石化、制药这类场合很关键。

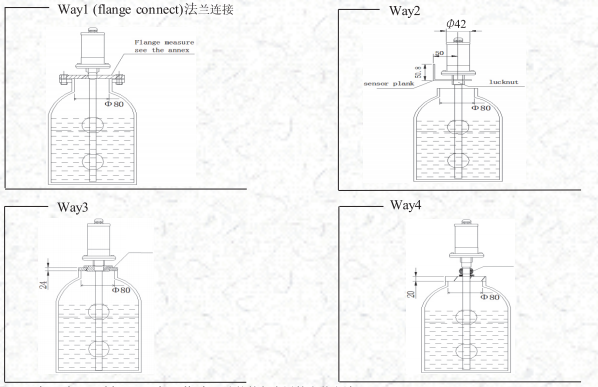

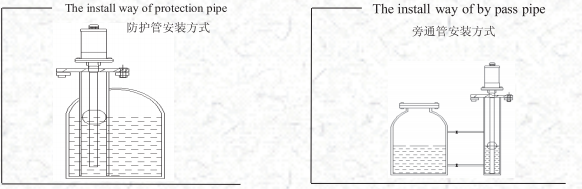

五种安装方式怎么挑

装储罐上，现场常用的就这几种，按罐的结构和介质状态对着挑。

螺纹、磁环与内置安装的细节

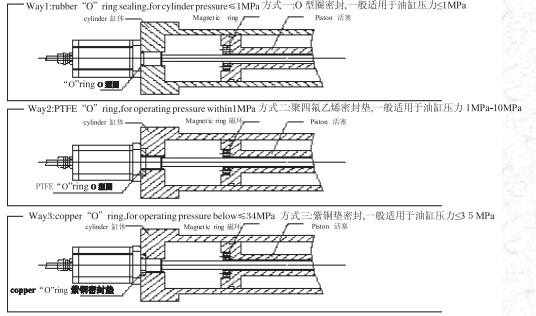

内置到油缸里的时候，传感器旋进 M18×1.5 的孔，O 形密封面按图加工，密封面粗糙度和尺寸都要照着图来，别现场随便铰一下就用。磁环用内六角螺钉固定在活塞上，螺钉头朝电子仓那一侧，磁环尽量和测杆同轴。

有振动的时候，在磁环和活塞之间加一个聚四氟乙烯导向套，避免磁环被振松。活塞如果是导磁材料，中间要加非导磁的隔磁套，不然磁场被旁路，读数会偏。

外置安装有个坎：测量行程小于 1500mm 用安装附件固定就行，大于 1500mm 就得换测杆固定支架。量程一大，测杆自身的强度和抗振要求都要单独考虑，装法不能照搬小量程那一套。

密封件按压力分档选

密封不是一套材料从头用到尾，压力一变档，密封件也得跟着换。老稿里的分档是：压力 ≤1MPa 用普通 O 形圈；1~10MPa 换成聚四氟乙烯材质的 O 形圈；再往上到 ≤34MPa 就上紫铜垫。

选之前先把系统的工作压力上限和温度确认清楚，特别是压力波动大的场合，按峰值挑而不是按平均值挑。具体到某个型号能不能用，以厂家样本为准。

接线与供电

信号线用屏蔽电缆，布线要远离大功率电源线、变频器这类射频源和噪声线，能分桥架就分桥架。屏蔽层按单端接地处理，别两头都接。

供电是 +15~24VDC 的直流，配电源时一支传感器按大约 40mA 把余量算进去。电源功率本来就紧的，直接换大一点的，别硬扛——一带上负载，读数就跟着抖。

现场最常碰到的三类问题

第一类是浮球卡滞。现象：液位明明在变，读数却半天不动，或者液位不动读数乱走。原因：介质里有渣、有结晶，浮球和测杆之间卡住了东西，或者防护管底部积了沉积物。处理：先清罐、把防护管底部的沉积物冲掉，选浮球时把介质挂料的情况告诉厂家，加防挂料结构或者换成大口径浮球。

第二类是盲区带来的偏差。现象：罐快满的时候读数开始不准。原因：测杆靠近电子仓的一段是测量盲区，浮球走到这一段就测不到，装罐时没把盲区留出来。处理：把安装位置往上抬，让液面上限落在盲区以下，具体盲区长度各系列不同，以厂家样本为准。

第三类是信号干扰。现象：读数偶发跳变，用手摸一下壳体就跳一下，或者一开大功率设备就跳。原因：屏蔽层没接好，信号线和动力线走了同一个桥架。处理：改正单端接地，重排走线，必要时把传感器单独供电。

还有一种比较隐蔽的：读数一直偏一个固定值。我们碰到过罐顶套管通气孔开低了，套管内积了一段液体，管内外液面不一致，读数就一直差那么一截。把通气孔挪到液面上限以上，问题就没了。这类误差是系统性的，不会乱跳，但一直存在，很容易被当成传感器不准。

日常维护做三件事就够了

一是定期看浮球有没有挂料、能不能顺畅上下；二是检查接线盒有没有进水受潮，密封接头有没有松；三是核对一次读数，跟人工量的液位对一对，或者把浮球提起来看看零点是否回到原位。

常见问题

问：磁致伸缩位移液位传感器量的是压力吗？
答：不是。它量的是浮球的位置变化，也就是液面高度，磁环装在浮球上，靠时间差定位。介质密度变化不影响读数，这是它和压力式液位计的本质区别。

问：油缸密封按压力选，1~10MPa 那一档用什么？
答：压力 ≤1MPa 用普通 O 形圈就够；1~10MPa 这一段换成聚四氟乙烯材质的 O 形圈；再往高走到 ≤34MPa 就上紫铜垫。压力一变档，密封件跟着换。

问：外置安装，1500mm 是道什么坎？
答：小于 1500mm 用安装附件固定即可；大于 1500mm 要改用测杆固定支架。量程一大，测杆强度和抗振都要单独考虑，装法不能照搬。

问：罐里有搅拌或进料冲击，测杆怎么装？
答：搅拌不猛、只是进出料带点冲击，给测杆套一根防护管就够；搅得厉害或者料温高，就走旁通管把液引出来量。

问：供电和电流怎么给？
答：+15~24VDC 直流供电，配电源时一支按约 40mA 留余量。信号线用屏蔽电缆，远离大功率电源和噪声线，屏蔽层单端接地。
