LWH拉杆式碳膜直线位移传感器/电子尺
LWH拉杆式碳膜电子尺行程可达1250毫米可订制，铝壳阳极抗腐蚀无温漂寿命长，用于精密位移测量。行程可达1250毫米可订制，铝壳阳极抗腐蚀无温漂寿命长，用于精密位移测量。
LWH拉杆式碳膜电子尺行程可达1250毫米可订制，铝壳阳极抗腐蚀无温漂寿命长，用于精密位移测量。行程可达1250毫米可订制，铝壳阳极抗腐蚀无温漂寿命长，用于精密位移测量。

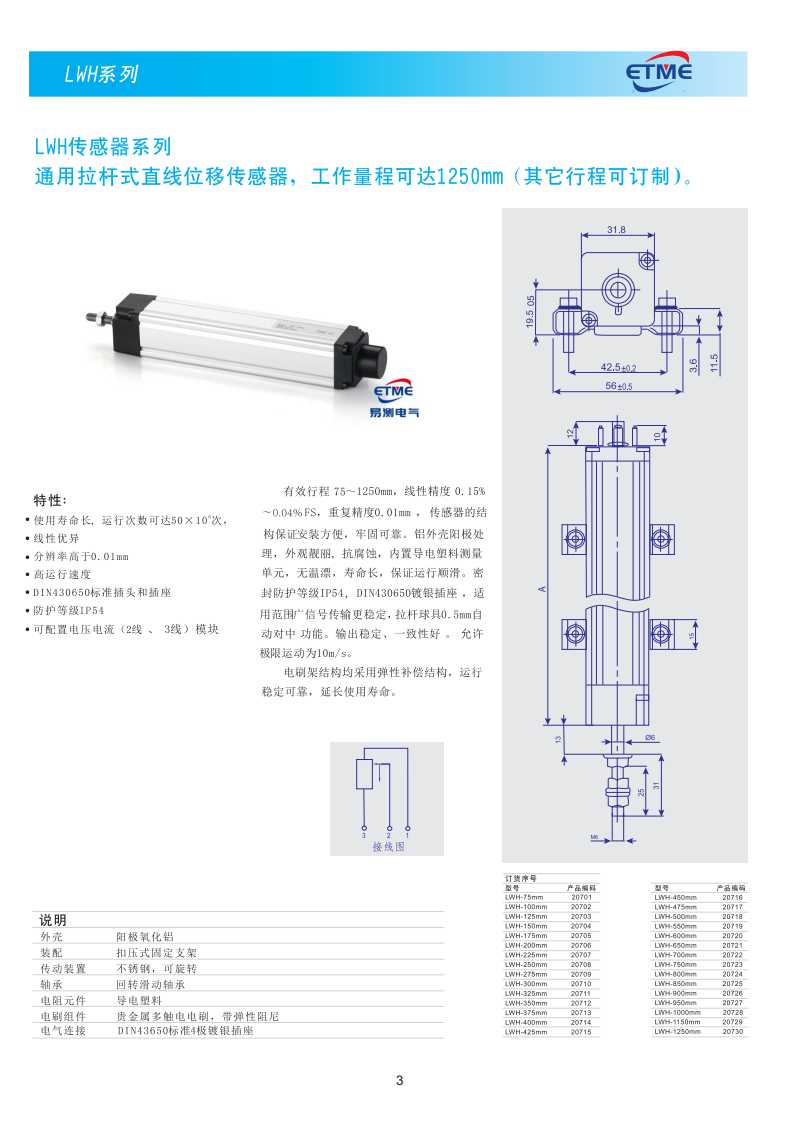

产品概述
LWH 传感器系列为通用拉杆式直线位移传感器，有效行程 75mm~1250mm（其它行程可订制），线性精度 0.15%～0.04%FS，重复精度 0.01mm。传感器结构保证安装方便、牢固可靠；铝外壳阳极处理，外观靓丽，抗腐蚀，内置导电塑料测量单元，无温漂，寿命长，保证运行顺滑。密封防护等级 IP54，DIN43650 镀银插座，适用范围广，信号传输更稳定，拉杆球具 0.5mm 自动对中功能。行程长了也不容易别劲，LWH拉杆式碳膜直线位移传感器装在拉伸、压紧这类来回动作的设备上很稳当。输出稳定、一致性好，允许极限运动为 10m/s。电刷架结构均采用弹性补偿结构，运行稳定可靠，延长使用寿命。
主要特性
- 使用寿命长，运行次数可达 50×10⁶ 次
- 线性优异
- 分辨率高于 0.01mm
- 高运行速度
- DIN43650 标准插头和插座
- 防护等级 IP54
- 可配置电压电流（2 线、3 线）模块
订货序号
LWH-75mm（20701）、LWH-100mm（20702）、LWH-125mm（20703）、LWH-150mm（20704）、LWH-175mm（20705）、LWH-200mm（20706）、LWH-225mm（20707）、LWH-250mm（20708）、LWH-275mm（20709）、LWH-300mm（20710）、LWH-325mm（20711）、LWH-350mm（20712）、LWH-375mm（20713）、LWH-400mm（20714）、LWH-425mm（20715）、LWH-450mm（20716）、LWH-475mm（20717）、LWH-500mm（20718）、LWH-600mm（20719）、LWH-700mm（20720）、LWH-750mm（20721）、LWH-800mm（20722）、LWH-900mm（20723）、LWH-1000mm（20724）、LWH-1100mm（20725）、LWH-1250mm（20726）。

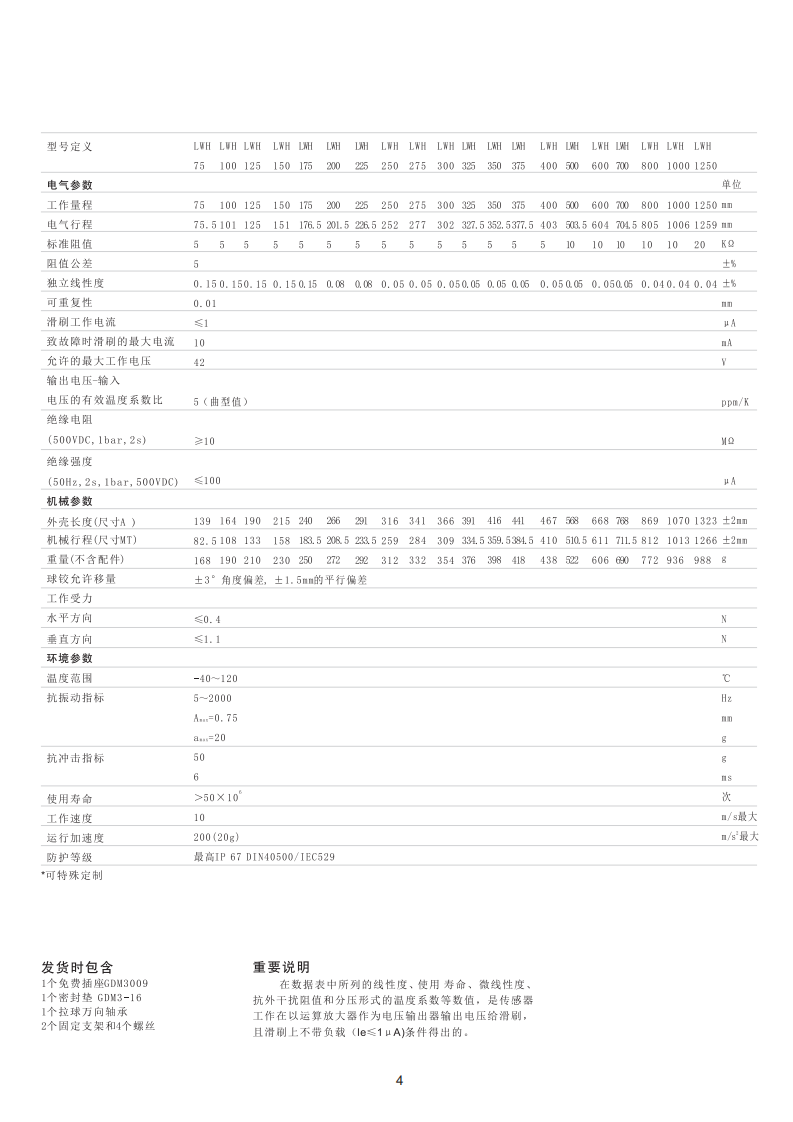

电气参数
| 参数名称 | 参数值 |
|---|---|
| 工作量程 | 75~1250mm |
| 电气行程 | 75.5~1264mm |
| 标准阻值 | 5KΩ（大行程为 10/20KΩ） |
| 阻值公差 | ±5% |
| 独立线性度 | 0.15~0.04% |
| 可重复性 | 0.01mm |
| 滑刷工作电流 | ≤1μA |
| 致故障时滑刷最大电流 | 10mA |
| 允许最大工作电压 | 42V |
| 输出电压-输入电压有效温度系数比 | 5（典型值） |
| 绝缘电阻（500VDC，1bar，2s）≥10MΩ | |
| 绝缘强度（50Hz，2s，1bar，500VDC）≤100μA |
机械与环境参数
| 参数名称 | 参数值 |
|---|---|
| 外壳长度（尺寸 | A）139~1323mm |
| 机械行程（尺寸 | MT）82.5~1266mm |
| 重量（不含配件）168~988g | |
| 球铰允许移量 | ±3° 角度偏差，±1.5mm 平行偏差 |
| 工作受力水平方向 | ≤0.4N、垂直方向 ≤1.1N |
| 温度范围 | -40~120℃ |
| 抗振动指标 | 5~2000Hz |
| 抗冲击指标 | 50g，6ms |
| 使用寿命 | ＞50×10⁶ 次 |
| 工作速度 | 10m/s |
| 运行加速度 | 200（20g） |
| 防护等级最高 | IP67（DIN40050/IEC529） |
结构说明与发货
外壳：阳极氧化铝；
装配：扣压式固定支架；传动装置：不锈钢，可旋转；轴承：回转滑动轴承；电阻元件：导电塑料；电刷组件：贵金属多触电电刷，带弹性阻尼；电气连接：DIN43650 标准 4 极镀银插座。发货时包含：1 个免费插座 GDM3009、1 个密封垫 GDM3-16、1 个拉球万向轴承、2 个固定支架和 4 个螺丝。
应用领域
- 注塑机、压铸机、液压机的位置检测与控制
- 自动化生产线、包装机械、木工机械的位置反馈
- 冶金、矿山、化工等工业领域的位移测量
- 工程机械、起重设备的液压油缸位置检测
- 试验机、检测设备的行程测量与数据采集
长行程拉杆式电子尺的行程余量与缓冲预留
长行程拉杆式电子尺的行程要按实际最大位移再留余量。LWH 工作量程 75~1250mm、电气行程 75.5~1264mm，外壳长度 139~1323mm，机械行程 82.5~1266mm。装了支架以后，两端还要给球铰留出 ±3° 角度偏差和 ±1.5mm 平行偏差的活动空间。行程卡太死，拉杆容易在终点别劲，时间一长电刷和电阻轨都受影响。
DIN43650 插座与屏蔽接线的现场做法
接线用 DIN43650 标准 4 极镀银插座，随货带 1 个 GDM3009 插座、1 个 GDM3-16 密封垫、1 个拉球万向轴承、2 个固定支架和 4 个螺丝，装之前先点数，密封垫别漏装。允许最大工作电压 42V，标准阻值 5KΩ（大行程为 10/20KΩ），要配 2 线、3 线电压电流模块的先确认阻值档。信号线走屏蔽并单端接地。
LWH拉杆式碳膜直线位移传感器长行程安装与接线要点
- LWH拉杆式碳膜直线位移传感器按最大位移加 10~20mm 余量选行程，别让拉杆长期停在端点。
- 外壳长度 139~1323mm、机械行程 82.5~1266mm，安装前先量机架空间够不够。
- 球铰允许 ±3° 角度偏差、±1.5mm 平行偏差，超了就把支架垫高对中再固定。
- 接线用 4 极镀银插座，随货的 GDM3-16 密封垫一定要装上，不然 IP54 打折扣。
- 供电别超 42V，滑刷工作电流 ≤1μA，致故障时最大 10mA，别把电刷当负载用。
相关产品与资料
LWH拉杆式碳膜直线位移传感器多用在注塑机、压铸机、液压机和试验机的行程测量，把行程、出力和供电电压报过来，选型一次到位。易测电气位移传感器工程师欢迎您的咨询。
常见问题
工作量程 75~1250mm，电气行程 75.5~1264mm，其它行程可订制。标准阻值是 5KΩ，大行程版本用 10KΩ 或 20KΩ。
订货序号从 LWH-75mm（20701）一路排到 LWH-1250mm（20726），选型时按实际行程对着挑就行。
线性精度 0.15%~0.04%FS，可重复性 0.01mm，分辨率高于 0.01mm。阻值公差 ±5%，滑刷工作电流 ≤1μA，致故障时滑刷最大电流 10mA，允许最大工作电压 42V。
外壳是铝材阳极处理，内置导电塑料测量单元，无温漂，运行次数可达 50×10⁶ 次。
两者的电气性能基本一致，精度、寿命、输出信号相同，主要差别在外形尺寸和安装孔位：LWH 是欧洲标准外形，KTC 是通用标准外形。替换时必须先确认安装尺寸，孔位对不上装不了。
价格上 KTC 通用性更强、性价比略高，LWH 在欧标设备配套上更省事。
不高。拉杆球具带 0.5mm 自动对中功能，球铰允许 ±3° 角度偏差、±1.5mm 平行偏差，现场装得稍微歪一点影响不大。
但要注意工作受力：水平方向 ≤0.4N、垂直方向 ≤1.1N，超了会加速电刷磨损。防护等级 IP54，配 DIN43650 镀银插座，出线口朝下防水。
