19系列P型磁致伸缩位移传感器（外置式）

19 系列 P 型外置式磁致伸缩位移传感器（数字信号）

产品概述

19 系列 P 型磁致伸缩位移传感器为外置式安装结构，适用于不便将传感器内置于油缸或液压缸的场合。产品采用非接触式磁致伸缩测量技术，通过外置测杆与磁环/磁块配合，实现高精度、高可靠性的直线位移测量。外置型设计便于安装调试和维护，同时保持了磁致伸缩传感器非接触、无磨损、寿命长的优势。

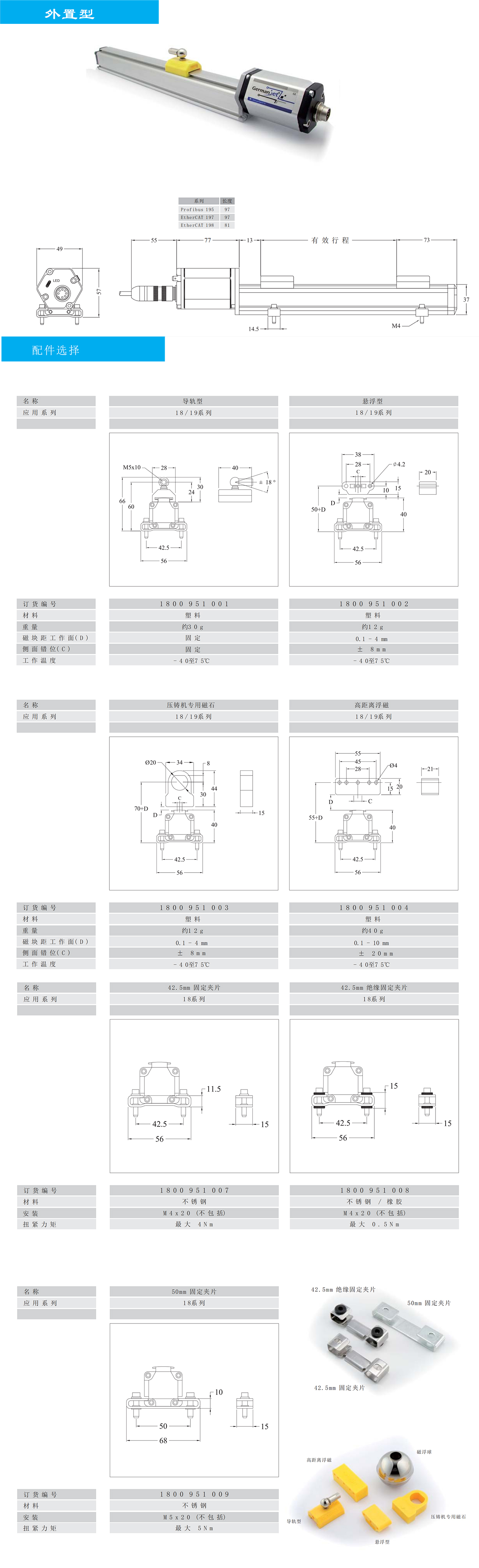

配件选择

产品图片显示 19 系列 P 型可选配多种安装附件，包括导轨型安装支架、悬挂型安装支架、19 系列专用夹具、压铸机用导轨、底座固定夹片等。不同配件适用于油缸、机床、机械臂等不同安装场景，可根据行程和机械结构选择对应规格，以确保传感器安装稳固、运行顺畅。

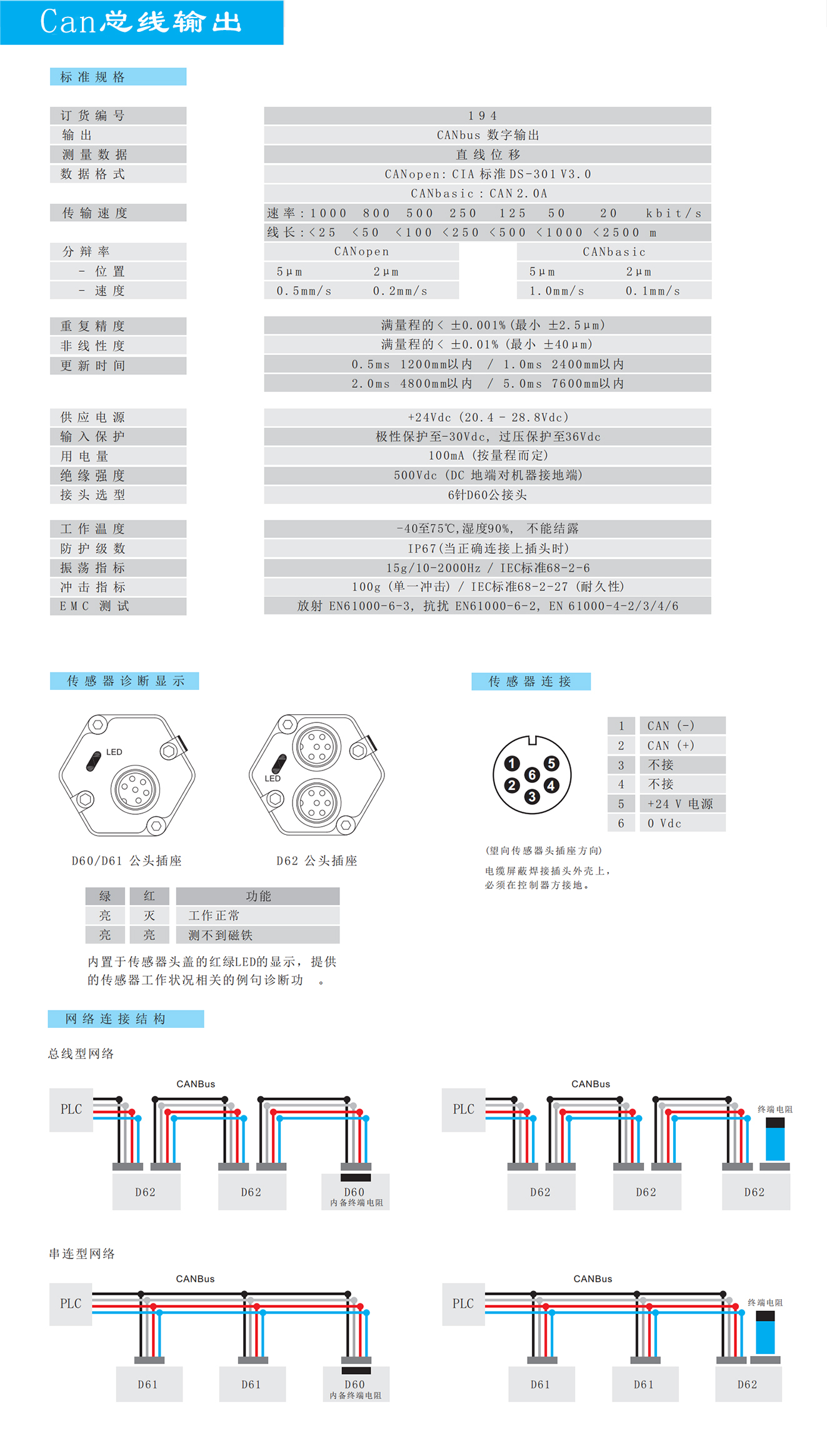

CAN 总线输出

19 系列 P 型可选 CAN 总线数字输出，订货编号 194。数据格式支持 CANopen（CiA 标准 DS-301 V3.0）和 CANbasic（CAN 2.0A）。传输速度根据线缆长度变化：线长 ≤25m 时可达 1000kbit/s，≤50m 时 800kbit/s，≤100m 时 500kbit/s，≤250m 时 250kbit/s，≤500m 时 125kbit/s，≤1000m 时 50kbit/s，≤2500m 时 20kbit/s。

分辨率：CANopen 位置 5μm、速度 0.5mm/s；CANbasic 位置 5μm、速度 1.0mm/s。重复精度：满量程的 <±0.001%（最小 ±2.5μm）。非线性度：满量程的 <±0.01%（最小 ±40μm）。更新时间：0.5ms（1200mm 以内）、1.0ms（2400mm 以内）、2.0ms（4800mm 以内）、5.0ms（7600mm 以内）。

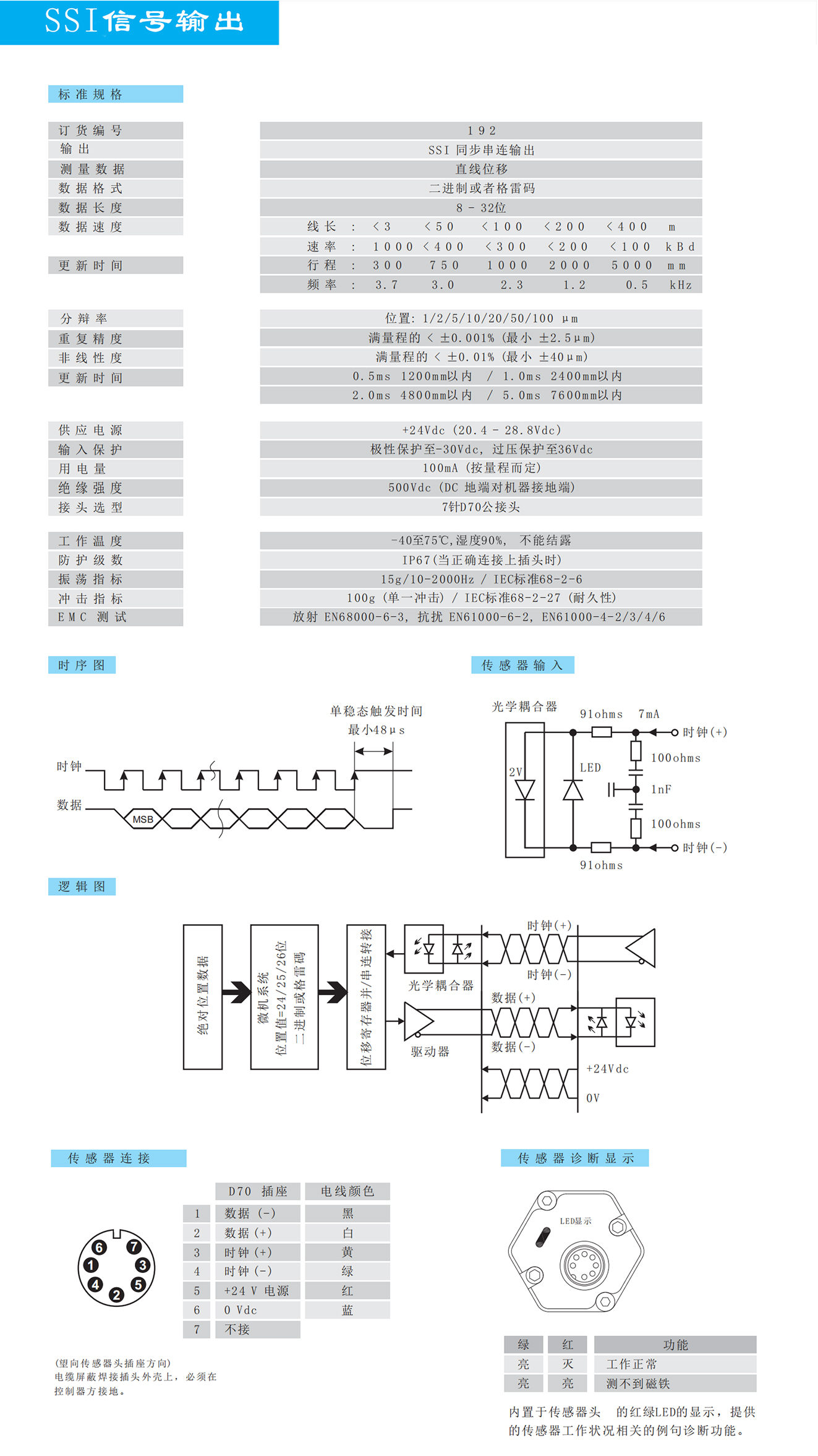

通用技术参数

传感器连接与诊断

CAN 输出型传感器采用 D60/D61 公头插座或 D62 公头插座连接。

输出引线功能包括 CAN（-）、CAN（+）、+24V 电源、0Vdc 等。传感器内置红绿 LED 诊断显示：绿灯亮、红灯灭表示工作正常；绿灯亮、红灯亮表示测不到磁铁。网络连接支持总线型网络和串连型网络，可通过内置终端电阻实现阻抗匹配。

注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。

应用领域

• 注塑机、压铸机、液压机的合模、射胶、顶针位置检测与控制
• 冶金设备、轧钢机、连铸机的位置检测与自动化控制
• 矿山设备、采煤机、掘进机的位移测量与位置反馈
• 工程机械、起重机、挖掘机的液压油缸位置检测
• 需要数字信号输出、高精度位移测量的工业自动化系统

CANopen 与 CANbasic 的分辨率差别

19 系列 P 型可选 CAN 总线数字输出，订货编号 194，支持 CANopen（CiA 标准 DS-301 V3.0）和 CANbasic（CAN 2.0A）。分辨率上，CANopen 位置 5μm、速度 0.5mm/s；CANbasic 位置 5μm、速度 1.0mm/s，速度这一档差一倍。重复精度 <±0.001%（最小 ±2.5μm），非线性度 <±0.01%（最小 ±40μm）。

导轨型与悬挂型支架按什么挑

P 型是外置式结构，测杆装在外侧与磁环配合。配件里有导轨型安装支架、悬挂型安装支架、19 系列专用夹具、压铸机用导轨、底座固定夹片。油缸、机床、机械臂的装法不一样，按行程和机械结构挑支架，让测杆与运动方向平行、固定面贴实，别用悬臂方式硬撑。

P型磁致伸缩位移传感器CAN总线速率与终端电阻

• P型磁致伸缩位移传感器是 19 系列外置结构，可选 CAN 总线输出，订货编号 194。
• 线长 ≤25m 时 1000kbit/s，≤100m 时 500kbit/s，≤2500m 时 20kbit/s。
• CANopen 位置分辨率 5μm、速度 0.5mm/s，CANbasic 速度 1.0mm/s。
• 接头为 6 针 D60 公接头，引线含 CAN(-)、CAN(+)、+24V 和 0Vdc。
• 防护 IP67（当正确连接上插头时），红绿 LED 可判断有没有测到磁铁。
