模拟量位移传感器不是真尺子-长量程选数字输出

模拟量位移传感器之所以不是「真正的尺子」，是因为它输出的是一段比例，而不是刻度。真尺子上的刻度是死的，1cm 就是 1cm；模拟量输出只有 0-10V 或者 4-20mA 这么一段信号，读到 5V 你只知道「走到一半了」，5V 本身并不等于任何长度。也正因为如此，同样的一段电压，装在不同量程上代表的长度完全不一样——这才是很多现场读数跳动的根源。

模拟量位移传感器输出的是比例，不是刻度

模拟量位移传感器的英文术语是 Linear Transducer，直译过来就是「线性比例尺」，这个词本身就点破了本质。

传感器内部没有任何物理刻度。它测的是磁环或者电刷在测杆上走到了哪个位置，再把这个位置换算成一段 0-10V 或者 4-20mA 的信号发出去。控制器拿到 5V，其实并不知道机台在哪，它只是按预先设定的量程做一次线性换算。

所以同一个 5V，装在 100mm 量程上是 50mm，装在 3000mm 量程上就是 1500mm。电压一模一样，物理含义差了三十倍。这也是为什么给一支长量程传感器换型时，光看输出电压对不对是没有意义的。

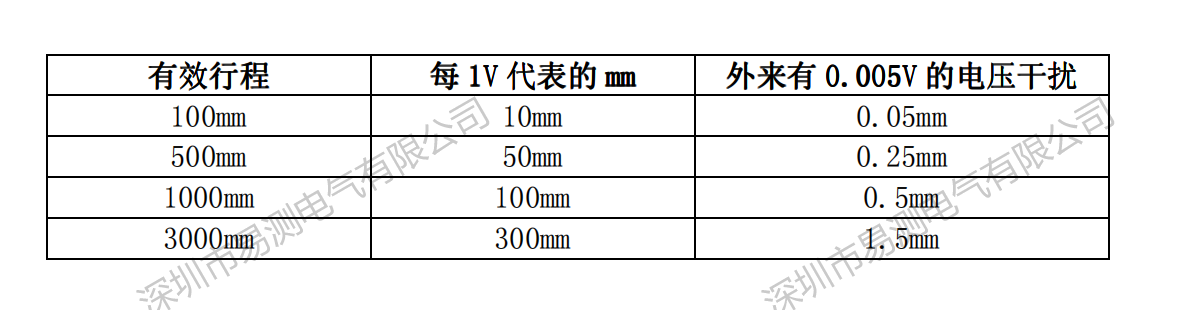

量程越长，每 1V 代表的距离越大

模拟量的满量程电压是固定的——不管量程做多长，满量程都对应 10V（或者 20mA）。这就带来一个反直觉的结果：量程越长，每 1V 折算出来的物理长度就越大。

很多人以为「传感器做长了，信号也会变强」，其实恰好相反：尺子越长，每一格越粗。这是后面所有长量程读数跳动问题的根子，也是选型时容易被忽略的一项。

模拟量位移传感器读数跳动，先分清是坏了还是被放大

现场常听到一句话：传感器装好了，可显示屏上的数一直在跳，是不是坏了？先别下结论，按下面的顺序看一眼。

现象：一支 1000mm 的电子尺装在变频器柜旁边，机台一动不动，读数却在零点几毫米范围内来回抖。

原因：现场的变频器、大电机和频繁启停的电磁阀，会通过地线和空间耦合把共模干扰引进来，量级常在 0.005V 左右。干扰电压本身没变，但长量程下每 1V 代表的毫米数大，折算出来就成了 0.5mm 的跳动。

处理：先查屏蔽和接地——屏蔽线单点接地、信号线躲开动力线走、必要时加隔离模块。如果干扰还是压不下去，就说明这么长的量程本来就不该用模拟量输出。

现象：还有一种更迷惑人——新装的机台用了两三个月才开始读数不稳，冷机不跳，热起来就跳。

原因：多数不是传感器漂了，而是机台本身的热伸长或者支架变形，让机械零点慢慢挪了位。模拟量只能给相对值，控制器还按老参数算，自然越差越多。

处理：先按两点法复校一次。偏差是固定的就重新标定，说明是机械零点挪了；是随机跳动的才去查干扰。这两种的处理方向完全不同，先分清再动手。

数字量为什么天生抗干扰

模拟量怕干扰，是因为它把位置信息调制在连续的电压或电流上。噪声叠上去，控制器分不出来，只能当成位置误差收下。

数字量传的是离散编码，接收端只判断电平高低，小幅共模噪声不足以翻转判决；总线协议还带校验和重传，偶发的干扰位会被丢掉要求重发，不会变成错误读数。这就是为什么长量程、强干扰的场合必须上数字接口，而不是靠加大滤波硬扛。

中长量程怎么改数字输出：几种接口对照

以 Germanjet 德敏哲 19 系列磁致伸缩位移传感器为例，同一支传感器可以选模拟量、SSI、CANopen、Profibus、EtherCAT 等多种输出，控制器是什么口就配什么输出；如果预算紧又想稳住读数，18 系列的半数字方案也是个折中。

选型决策：什么情况必须数字化

• 短行程（≤300mm）、低速、电磁环境干净、成本敏感：模拟量 4-20mA 或 0-10V 够用。
• 中长量程（≥500mm），或者周围有变频器、大电机、频繁启停负载：优先 SSI 或 CANopen。
• 多轴同步、高速协同、新建智能工厂：Profinet 或 EtherCAT。
• 存量 PLC 产线改造：Profibus。

常见问题

问：模拟量位移传感器读数跳动，一定是传感器坏了吗？
答：不一定，而且多数不是。先按两点法复校，看偏差是固定偏移还是随机跳动；固定偏移多半是机械零点挪了，随机跳动再去查干扰和接地。

问：行程 400mm，用 0-10V 会不会有影响？
答：400mm 属于过渡区间。环境干净、线缆短、旁边没有变频器的话可以接受；一旦现场有变频器或大电机，就建议直接上 SSI 或 CANopen，别赌运气。

问：改用数字输出，是不是连仪表和 PLC 模块都要换？
答：要按接口换。SSI、CANopen 需要对应的通讯模块或接口，Profibus、Profinet、EtherCAT 要挂在相应总线上。选型时先把控制器的口确认清楚，再定传感器输出。

问：数字输出的分辨率一定比模拟量高吗？
答：不能一概而论，要看具体型号的分辨率指标（以厂家样本为准）。数字接口的优势主要在抗干扰和长距离传输稳定，不是单看分辨率那一串数字。
