SSI位移传感器选型与西门子PLC设置方法

SSI位移传感器接西门子 PLC，说到底是四件事要对上：数据位、代码类型、时钟频率、单稳态触发时间。这四项在传感器订单上和 PLC 硬件组态里各出现一次，两边对不齐，模块就报故障、压根读不到数，跟传感器本身坏没坏没关系。下面按「接口是什么—怎么选—线怎么走—PLC 怎么组态—出了事怎么查」的顺序，一项一项摊开说。

SSI位移传感器是一种什么样的接口

SSI 是同步串行接口。一条链路上 PLC 当主站、传感器当从站，主站定时发时钟脉冲（CLK），传感器在时钟沿上把自己那一位数据放到 DATA 线上，主站边发边收。一组时钟发完，中间停一小段，这段就是「单稳态触发时间」，停了之后发下一组。

它的信号线只有四根：CLK+、CLK-、DATA+、DATA-，两组都是差分，接线要按双绞屏蔽走。传感器不会主动说话，主站不给时钟，它一位都不发。这个特点直接决定了排障思路——读不到数，先确认时钟到底发出去没有，而不是先怀疑传感器。

SSI位移传感器选型：数据位、代码类型、分辨率

选型就是把下面这几项定下来，每一项在 PLC 组态里都有一个对应的选项，两边必须一一对上。

数据位这块先说透。数据位归根到底看你主站能收多少位。西门子 S7-300 配 SM338 这块模块，能认的就是 25 位、21 位、13 位三档，那就订 25 位；主站给不了 25 位、只能给 24 位，就退一档订 24 位。位数是硬指标，对不上就是连不上，没有折中办法。

还有一点：25 位里通常不全是位置数据，还带状态位。具体哪几位是位置、哪一位是状态，以厂家样本为准。订之前把样本的位定义翻出来看一眼，别自己按「24 位数据加 1 位」凑数，凑错了数值会一直偏。

代码类型：二进制还是格雷码

二进制就是常规二进制码。格雷码的特点是相邻两个数只有一位发生变化，好处在长线和强干扰场合：万一被干扰翻了一位，二进制码可能一下跳很大，格雷码只差一点点，落在容错范围内，主站也容易判出来这一帧不可信。

电磁环境复杂的场合选格雷码，这是常规做法。绝大多数主站两种都支持，切换只是组态里的一个下拉选项。要提醒的是：传感器订的格雷码，PLC 组态里就必须选格雷码；一边格雷一边二进制，数值会错乱成一串没规律的数，看着特别像传感器坏了，其实只是设置没对上。

分辨率怎么定

同样走 100mm，分辨率越细，传感器输出的数值越大。分辨率 1μm 时，100mm 对应 100000；换成 100μm，就只剩 1000 了。数值小的好处是 PLC 算起来轻松（远离整数溢出），坏处是细节被抹掉——分到 100μm 的时候，100.11mm 和 100.14mm 会被舍入成同一个数 100.1mm。

绝大多数应用 5μm 就够用。液位测量可以放到 100μm，因为液面本身就在晃，分辨得太细，读数里全是液面波动的噪声，反而不好用。判据就一条：你工艺上真正要分辨的最小位移是多少，比它细一档就够，再细下去是白花钱，还把噪声请进来了。

时钟频率：由线长说了算

订购的时候不用挑时钟频率，传感器 100kHz～1MHz 都支持，最终频率是主站设的。但线越长，信号边沿越糊、越容易被干扰，所以频率必须跟着线长往下压。

表里的值按线长取，别越档。线长 50m 还硬上 1MHz，典型表现是设备刚装好那几天一切正常，跑几天开始偶发读到乱七八糟的数，重上电又好了——这是最耗时间的一类故障，因为它在现场不复发就很难抓。

SSI位移传感器在西门子 PLC 侧怎么组态

以 S7-300 配 SM338 为例，硬件组态里的步骤是固定的：

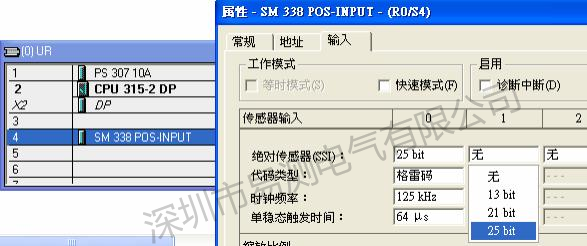

1. 插入模块：硬件组态里加上 SM338，双击打开属性。

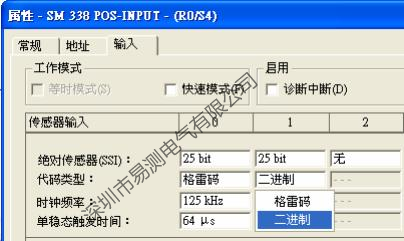

2. 选数据格式：把代码类型设成和传感器一致，是格雷码就选格雷码，是二进制就选二进制。
3. 设数据位：和订单一致，订的 25 位就选 25 位。

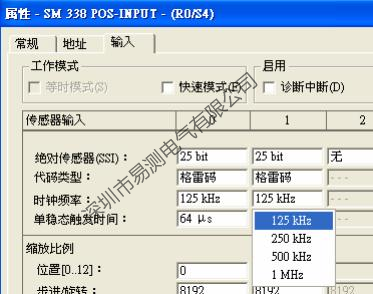

4. 设时钟频率：按上面那张线长表来，50m 就用 400kHz，别沿用默认的高频档。

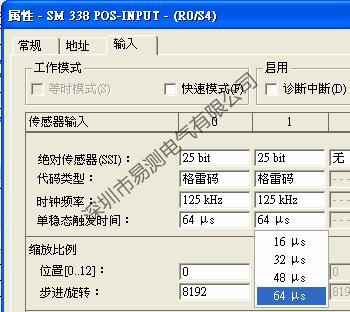

5. 设单稳态触发时间：传感器最小支持 48μs，主站填 48μs 或 64μs，现场常见是填 64μs。
6. 编译下载：下载后模块会分配外设输入地址，程序里用 PEW 把它读进来。
7. 核对数值：上电后用监控表看原始码值，按分辨率手算成毫米，和实际位置对一遍。

组态里还有一项容易漏：模块的测量范围参数要和实际量程对得上。这项不对，读数是有的，但换算出来永远是错的，而且错得很规律，让人误以为程序写错了。

现场两个典型故障

第一个是偶发错码。有台压机的传感器装好后头一周正常，后来偶尔读到跳几千毫米的值，重新上电又恢复正常。查下来是传感器到电柜拉了 60 多米，主站时钟还停在默认的高频档上。把时钟降到 400kHz，连续跑了一个月再没犯。线长和时钟频率是一对矛盾，线长上去了，频率就必须下来。

第二个是数值整体错乱。传感器订的是格雷码，组态里却选成了二进制，读出来的数一直在某个区间里乱跳，怎么算都对不上。把代码类型改过来，数值立刻就正常了。这类问题看着吓人，排查起来其实就是一行设置的事。所以我们的习惯是：传感器到货先把订单参数抄一张纸贴在电柜门内侧，组态时逐项打勾，省得靠记忆。
