17系列油缸内置磁致伸缩位移传感器
德敏哲17系列专为液压缸设计，全不锈钢耐压外管直接装入液压缸，模块化设计维护方便。全不锈钢耐压外管直接装入液压缸，模块化设计维护方便，耐高压可靠。适应高压工况。
德敏哲17系列专为液压缸设计，全不锈钢耐压外管直接装入液压缸，模块化设计维护方便。全不锈钢耐压外管直接装入液压缸，模块化设计维护方便，耐高压可靠。适应高压工况。
17 系列油缸内置磁致伸缩位移传感器
产品概述
17 系列磁致伸缩位移传感器专为油缸内置安装而设计，可完全内置于液压缸内部，节省外部安装空间，适用于工程机械、液压设备等各类对空间要求较高的场合。传感器采用非接触式磁致伸缩测量技术，可提供绝对位置输出，无需定期归零，具有非接触式测量无磨损、寿命长的特点。
技术参数
| 参数名称 | 参数值 |
|---|---|
| 测量数据：位移 | |
| 分辨率取决于输出类型与控制器/PLC | 电源纹波 |
| 非线性度：满量程的 | < |
| ±0.05%（最小 | ±80μm） |
| 重复精度：满量程的 | < |
| ±0.002%（最小 | ±2.5μm） |
| 输入保护：极性保护至 | -30Vdc，过压保护至 36Vdc |
| 工作电流按量程而定 | |
| 输出纹波：按量程与输出类型变化 | |
| 更新时间：根据量程分段，如 | 2.0ms / 3.0ms / 4.0ms 等 |
| 工作温度：-40℃～+85℃ | |
| 湿度 | 90%RH，不能结露 |
| 温度系数：< | |
| 0.007% | F.S. / ℃ |
| 振动指标：15g | / 10-2000Hz / IEC 68-2-6 |
| 冲击指标：100g（单一冲击）/ | IEC 68-2-27 |
| EMC | 测试：放射 EN61000-6-4，抗扰 EN61000-6-2 / EN61000-4-2/3/4/6，等级 3/4，A 类 |
油缸内置安装说明

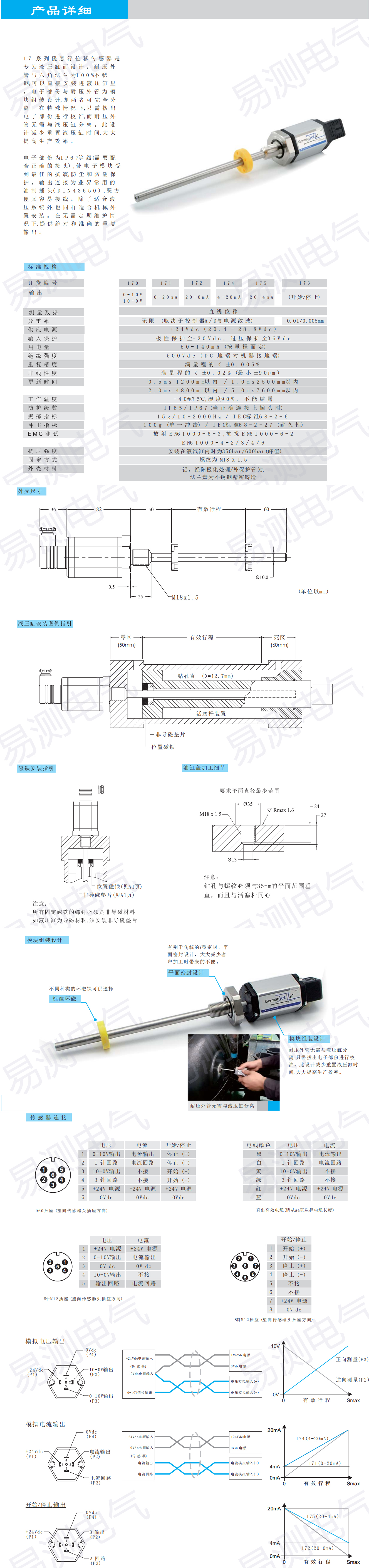

产品尺寸图及安装示意图显示，17 系列传感器通过法兰或螺纹结构固定在油缸端盖上，磁环随活塞移动，电子仓位于油缸外部。安装时需确保磁环与传感器测杆同轴，避免机械撞击，同时保证油缸端盖密封良好，防止液压油渗漏。
接线定义
输出引线按颜色区分功能，典型定义为：+24VDC 供电、信号输出、信号地和直流电源地（0 VDC）。具体接线请参照产品目录或接线图，安装时建议使用四芯双绞屏蔽线，并确保传感器与设备共地良好。
产品应用

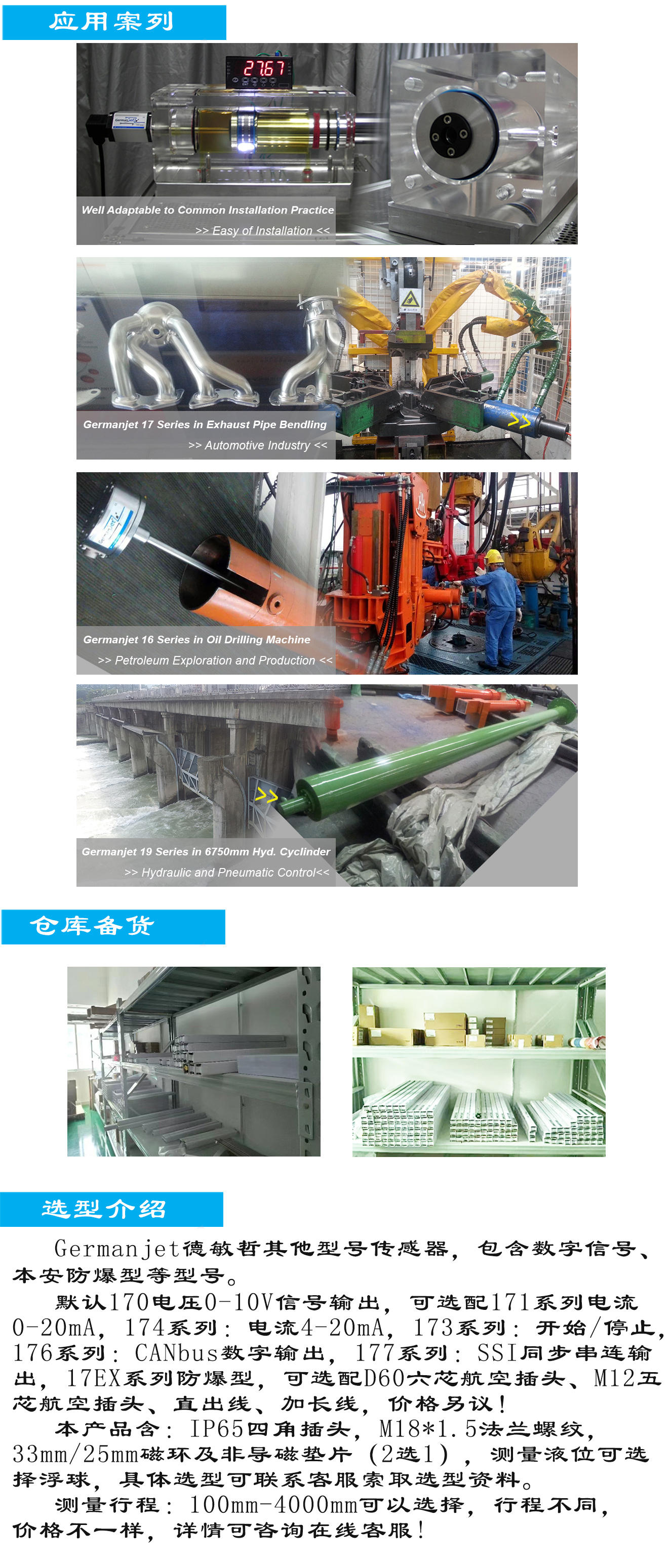

17 系列磁致伸缩位移传感器广泛应用于工程机械油缸、液压压力机、汽车排气管弯曲设备、石油钻探设备、液压气动控制系统等。仓库备货及选型资料显示该系列可与 Germanjet 其他系列传感器配合使用，满足不同信号输出和安装方式需求。
注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。
常见问题
17系列为油缸内置式设计，测杆采用耐压不锈钢圆杆，可承受最高350bar工作压力，峰值压力500bar。专门适用于液压缸、气缸等压力环境下的内置式位移测量，广泛应用于注塑机锁模/射胶油缸、液压机、工程机械、冶金设备等。
电子仓部分在油缸外部，维护更换方便。
安装方式：
- 传感器电子仓端部通过螺纹（M18×
- 5或G1/2）固定在油缸端盖上，安装时使用密封件确保油压不泄漏测杆部分伸入油缸内部，测杆长度根据油缸行程确定磁环（永磁环）固定在活塞上，随活塞一起运动安装时确保测杆与油缸同轴，磁环与测杆间隙均匀（通常
- 5-2mm）磁环极性方向正确（N极朝向传感器端）。
- 05%FS，重复精度±
- 005%FS，分辨率优于1μm。采用德国进口波导丝，温漂≤20ppm/℃。油缸内置环境温度范围-40℃至+105℃（测杆部分），电子仓部分-40℃至+85℃。耐压350bar，满足大多数液压系统要求。
磁环根据油缸活塞结构选择，常见类型：1.方形磁环：适用于活塞端面有安装平面的场合，通过螺钉固定
- 圆形磁环（环形）：套在活塞杆上，通过紧定螺钉固定
- 螺纹磁环：通过螺纹连接固定在活塞上
- 定制磁环：根据活塞结构定制安装方式。磁环采用高性能永磁材料，磁性稳定，寿命长。选型时提供活塞图纸或尺寸，我们推荐合适的磁环型号。
17系列提供多种输出信号：4-20mA、0-5V、0-10V模拟量，SSI、Start/Stop数字量，CANopen、Profibus总线接口。
接线方式：电缆式（标配2米PVC电缆，可定制长度）或接插件式（M12连接器）。4-20mA输出为3线制（电源+、电源-、信号），SSI输出为6线制（电源+、电源-、时钟+、时钟-、数据+、数据-）。
供电电压DC 24V（15-30V）。
