拉绳位移传感器长行程钢丝绳-结构与输出方式

拉绳位移传感器长行程钢丝绳方案的价值就两句话：量程能做长，安装能放宽。尼龙包覆的不锈钢丝绕在卷筒上，由卷筒机构带动电位器或编码器，量程从几百毫米一路排到十余米，机构还不必像拉杆式那样严格对中。要长行程、又要装得下，这条路基本绕不开。下面把结构和输出方式拆开讲清楚。

拉绳位移传感器长行程钢丝绳的结构与输出

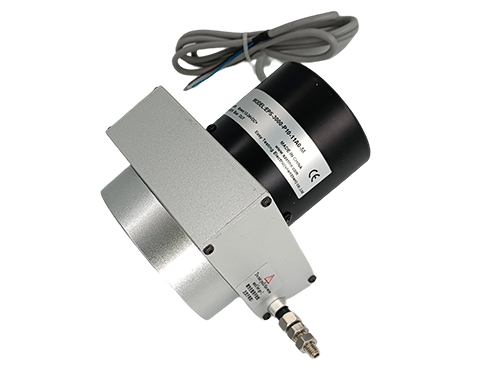

核心就一套机械：钢丝绳是尼龙包覆的不锈钢丝，绕在卷筒上，卷筒里带一根回位弹簧。绳被拉出去，卷筒跟着转，卷筒轴再带动电位器或编码器，输出量就跟拉线位移成比例。手一松，弹簧把绳收回原位。

按后端配的东西不同，输出分两类。配电位器的，出来的是与钢丝绳直线位移成比例的模拟信号；配编码器的，出来的是与位移成比例的脉冲。外壳是阳极氧化铝，基础防护 IP64，标配 1 米电缆出线。行程速度按行程长短不同，大约在 1000~2000mm/s 这个区间，具体以厂家样本为准。

跟内置式直线位移传感器比，拉线式在长量程、安装空间紧张的工位更占便宜：本体小，绳能拉出去，坏了换件也方便。XY 运动平台、液压气动油缸、包装机械是几个典型场合。

电位器型与编码器型怎么选

同样是长行程钢丝绳，后端配什么直接决定你怎么接线、怎么用。先看这张对照表。

说人话：只要位置反馈、要绝对位置、预算卡得紧，选电位器型；要走总线、要几十米外传、要断电续测，选编码器型。别只看单价，模拟量在变频器旁边拉长线，后面加隔离器和屏蔽的成本往往比编码器那点差价还高。

拉绳位移传感器长行程钢丝绳安装要点

• 钢丝绳拉出角度要小，容差约 ±30°，角度越大，绳在出绳口的侧向摩擦越厉害；
• 挂钩别超过测量量程，一头拉到极限，另一头就等着崩绳；
• 绳有损伤或已被过度拉伸的，别接着装，会直接吃掉精度；
• 非线性运动场合加导轮，让转向平滑过渡；
• 油、水、铁粉、粉尘多的工位，本体和绳入口都要额外加保护罩。

长行程钢丝绳的三个维护重点

第一，绳的走向角牢牢控制在 ±30° 以内。这个容差看着宽，但角度一大，绳进出出绳口的侧向摩擦成倍上升，寿命明显缩水。第二，别拉过测量量程。长行程传感器最常出的事就是撞极限，超程会崩绳，也会把卷簧拉成永久变形，之后回弹力不足，读数一路飘。

第三，恶劣环境加保护罩。IP64 是基础防护，油、水、铁粉、粉尘多的工位，本体和绳入口都得额外护住。另外别忘了本体固定：振动设备上螺栓一定要有防松措施，本体一松，出线角当天就变。

两条现场经验：现象、原因、处理

第一条，包装机上一条 3 米的传感器，用了两个月，绳在出绳口磨出一道亮痕，读数在最后 200mm 里开始跳。拆开看原因不复杂：出绳口到挂钩之间有个油管接头凸起，绳每次经过都要蹭它一下。处理办法是把挂钩垫高 20mm 让绳走直，贴不到那个凸起，亮痕就不再延伸。

第二条，某台设备撞了限位之后，绳收不回去，拉出来能走，松手停在那儿。这是超程把卷簧拉过头了，回弹力不够。处理是重新把零位往回收一段，让两端各留 5% 以上的余量，再加一道机械限位挡住撞击。记住：装的时候把余量留足，比事后换弹簧便宜得多。

常见问题

问：拉绳位移传感器长行程钢丝绳方案的行程速度能跟到多少？
答：按行程不同大约 1000~2000mm/s，具体以厂家样本为准。速度选低了，高速工位上绳和弹簧很快就疲劳，选型时一定要把实际线速度说清楚。

问：装在 XY 运动平台上，出线角度有讲究吗？
答：有。钢丝绳拉出角度容差约 ±30°，超了精度和寿命都受影响，日常更建议压在 3° 以内。挂钩别超过测量量程，否则容易崩绳；非线性运动的工况要加导轮，让转向平滑一点。

问：包装机械这类工位，IP64 的外壳防护够用吗？
答：阳极氧化铝外壳做到 IP64，还配 1 米电缆出线，一般工业环境够用。但油、水、铁粉、粉尘多的恶劣场合要额外加保护罩，护套材质和出线方向也要对得上现场。

问：电位器型和编码器型，为什么同量程价格差不少？
答：差在输出环节。电位器型结构简单、成本低，是绝对值输出；编码器型多了编码器本体和信号处理，分辨率更高、抗干扰更强、能远传，价格自然高一些。选哪个，看你的控制系统接口和传输距离。
