EPS-M型拉绳拉线位移传感器（支架安装式）
EPS-M支架安装式拉绳传感器用于直线导轨、液压气缸、试验机等，大行程测量可替代光栅尺。大行程测量可替代光栅尺，支架安装便于固定，适合直线运动机构位移检测。精度满足要求。
EPS-M支架安装式拉绳传感器用于直线导轨、液压气缸、试验机等，大行程测量可替代光栅尺。大行程测量可替代光栅尺，支架安装便于固定，适合直线运动机构位移检测。精度满足要求。

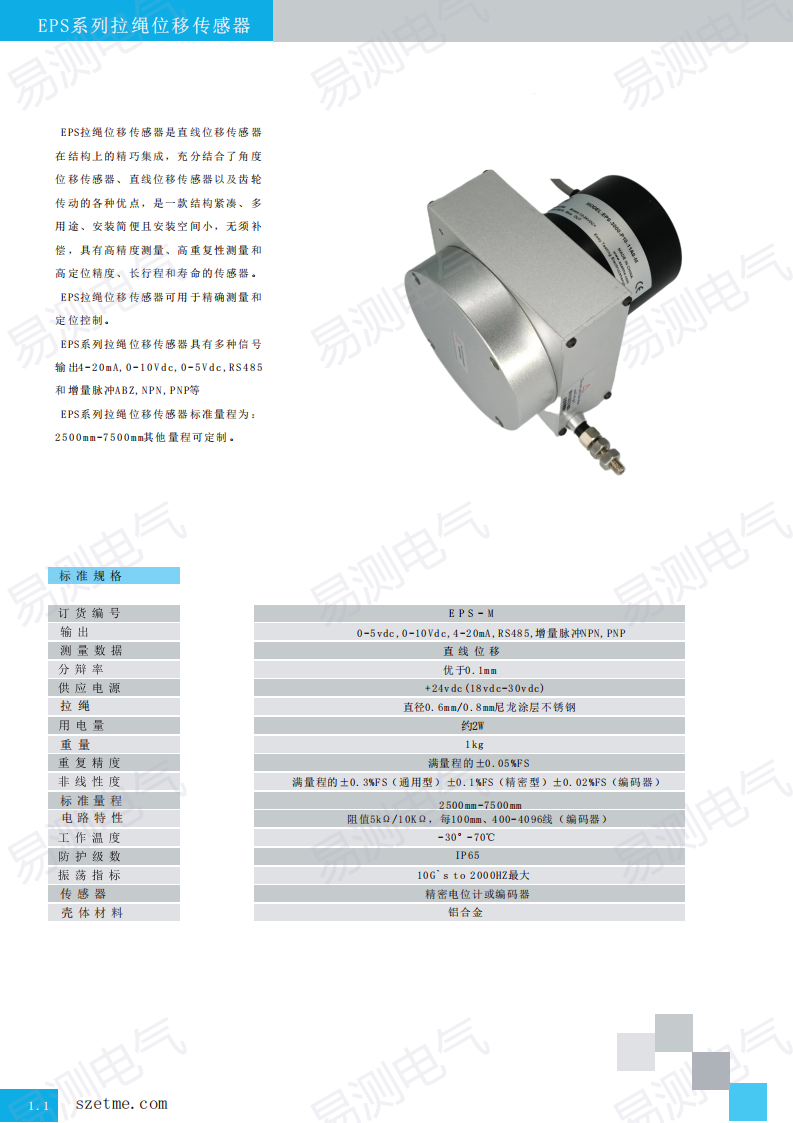

产品概述
EPS 拉绳位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器、直线位移传感器以及齿轮传动的各种优点，是一款结构紧凑、多用途、安装简便且安装空间小、无需补偿，具有高精度测量、高重复性测量和高定位精度、长行程和寿命的传感器。EPS 拉绳位移传感器可用于精确测量和定位控制。
输出与量程
EPS 系列拉绳位移传感器具有多种信号输出：4-20mA、0-10Vdc、0-5Vdc、RS485 和增量脉冲 ABZ、NPN、PNP 等。EPS-M 标准量程为：2500mm~7500mm，其他量程可定制。
标准规格
| 参数名称 | 参数值 |
|---|---|
| 订货编号 | EPS-M |
| 输出：0-5Vdc、0-10Vdc、4-20mA、RS485、增量脉冲 | NPN/PNP |
| 测量数据：直线位移 | |
| 分辨率：优于 | 0.1mm |
| 供应电源：+24Vdc（18Vdc-30Vdc），二线制电流输出 | 9Vdc-25Vdc |
| 拉绳：直径 | 0.6mm/0.8mm 尼龙涂层不锈钢 |
| 用电量：约 | 2W |
| 重量：1Kg | |
| 重复精度：满量程的 | ±0.05%FS |
| 非线性度：满量程的 | ±0.3%FS（通用型）、±0.1%FS（精密型）、±0.02%FS（编码器型） |
| 标准量程：2500mm~7500mm | |
| 电路特性：阻值 | 5KΩ/10KΩ，每 100mm，400-4096 线（编码器型） |
| 工作温度：-30℃~70℃ | |
| 防护等级：IP65 | |
| 振动指标：10G’s | to 2000Hz 最大 |
| 传感器：精密电位计或编码器 | |
| 壳体材料：铝合金 |

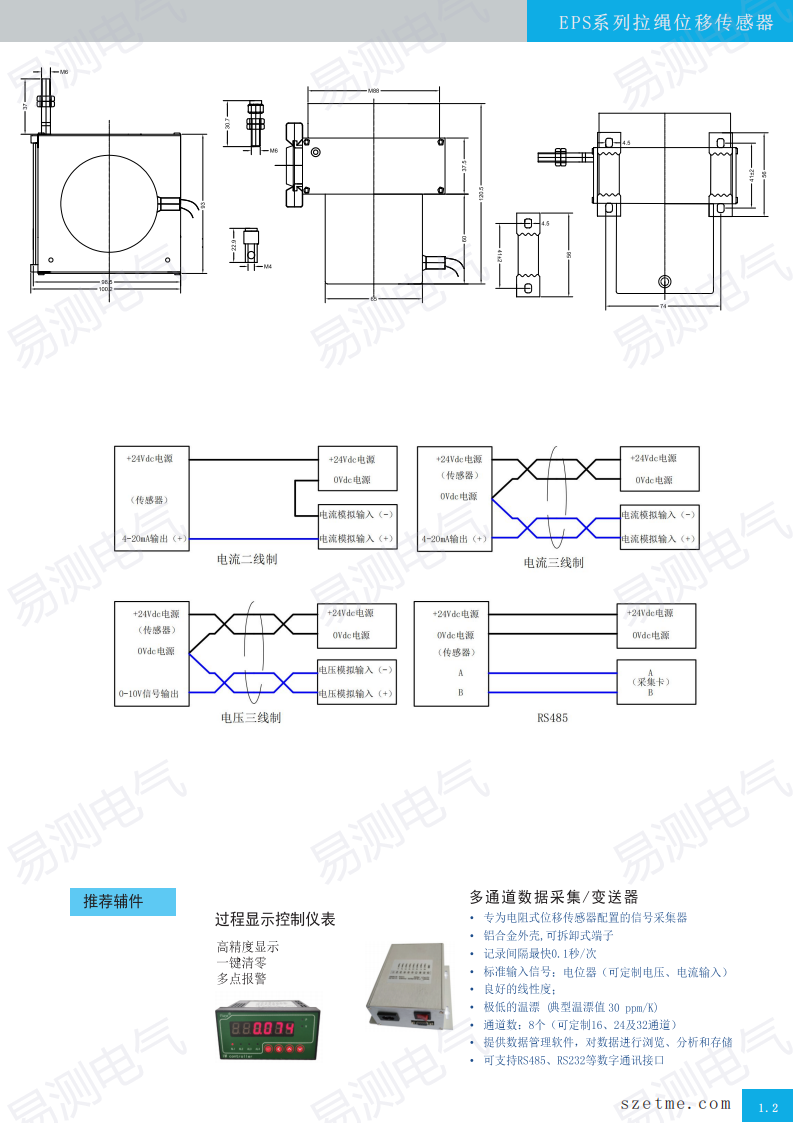

外形尺寸与接线
提供 EPS-M 安装尺寸图，支持电流二线制、电流三线制、电压三线制、RS485 等多种接线方式；推荐辅件：过程显示控制仪表（高精度显示、一键清零、多点报警）、多通道数据采集/变送器。
安装注意事项
拉绳位移传感器安装时应确保拉绳出绳方向与被测运动方向一致，避免拉绳与周边结构产生摩擦或刮擦；固定支架需具有足够强度，防止在高频往复运动时产生松动；出线口应朝下或朝向不易积水的方向，以提升防护等级和使用寿命；长距离信号传输建议使用屏蔽电缆，并避免与动力电缆同束敷设。
常见问题
EPS-M为中型拉绳传感器，EPS-S为小型。主要区别：1.量程范围：EPS-M覆盖1000mm至6000mm，EPS-S覆盖500mm至3000mm
- 外形尺寸：EPS-M体积更大，绕线轮直径更大，适合长行程
- 精度：两者基本一致。选型根据量程和安装空间确定。
EPS-M系列中型拉绳位移传感器标准量程覆盖1000mm至6000mm，特殊量程可定制至8000mm。是中长行程位移测量的理想选择，广泛应用于大型液压设备、起重机械、水利工程、盾构机、矿山机械等需要长行程精确测量的场合。
- 05%FS（1000-3000mm）至±
- 1%FS（4000-6000mm），重复精度±
- 005%FS。采用进口导电塑料电位器，理论寿命500万次往复运动。拉绳采用高强度不锈钢材质，直径
- 8mm，抗拉强度≥500N，安全系数高。绕线轮采用铝合金材质，重量轻、惯性小。
长行程（>3000mm）安装注意事项：1.确保拉绳伸出方向与被测物体运动方向一致，偏角≤±2°，偏角过大会导致测量误差和拉绳磨损
- 拉绳路径上避免有障碍物，防止拉绳摩擦损坏
- 传感器本体安装牢固，长行程拉绳张力较大，需确保安装支架强度足够
- 拉绳端部连接牢固，防止高速运动时脱落
- 定期检查拉绳磨损和张力情况，建议每3个月检查一次。
标准输出为0-5kΩ/0-10kΩ电阻信号，可内置信号调理模块输出4-20mA、0-5V、0-10V模拟量信号，也可选择RS485、SSI、CANopen等数字输出。
模拟量输出型供电电压DC 24V（15-30V），功耗≤2W。数字输出型供电电压DC 5V或DC 24V（根据接口类型）。
4-20mA信号传输距离最远1000米，适合工业现场长距离传输。
