拉线位移传感器原理设计方案与接线图实操

拉线位移传感器原理设计方案说白了就是一把会自己卷回去的卷尺：钢丝绳一头连在被测体上，被测体一动，绳被拉出或收回，带动内部带恒力弹簧的卷筒旋转，后面的角度元件把转角按卷筒周长换算成直线位移。把这条换算链弄清楚，选量程、挑输出、接线调试就都有了依据，不至于装完了才发现量程不够或者信号对不上。

拉线位移传感器原理设计方案：一根绳怎么变成位移读数

内部核心就三样东西：卷筒、恒力弹簧、角度测量元件。弹簧的作用是让钢丝绳在任何行程位置都保持一定张力，绳不会松垮、不会跳槽乱绳；卷筒每转完整一圈，绳就走过一个固定长度，这个长度等于卷筒缠绕直径乘以圆周率。

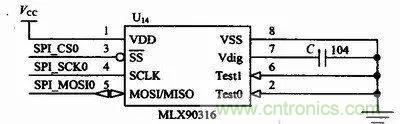

角度元件分两类。接触式用精密电位器，结构简单、成本低，缺点是电刷有磨损，动作频繁的场合寿命有限；非接触式用旋转编码器或磁敏角度芯片，没有电刷，寿命长、高频响应也好，价格贵一些。选哪一类，看动作频次和精度要求，别一味图便宜。

换算关系一句话能说明白：位移 = 卷筒周长 × 转角 ÷ 360°。比如卷筒有效周长 200mm，转了 30°，对应拉出约 16.7mm。反过来推分辨率也一样：想在 200mm 周长的卷筒上做到 0.05mm 的读数分辨，角度元件至少要能分辨约 0.09°，这是选元件时的硬门槛。具体数值以厂家样本为准，这里给的是推算方法。

输出方式怎么选：先看距离，再看测点数量

拉绳位移传感器的输出绕不开这几类，选型顺序是：先看信号要传多远，再看现场有几个测点，最后看后端接收的是什么接口。距离决定电压型还是电流型，测点数量决定模拟量还是总线。

记住一条：模拟量里，4-20mA 比 0-10V 更扛干扰，线阻压降也不影响读数，线一长就优先选它。测点一多，别一个个拉模拟量线，走总线，一根线串多个节点，现场线束能清爽一大半。

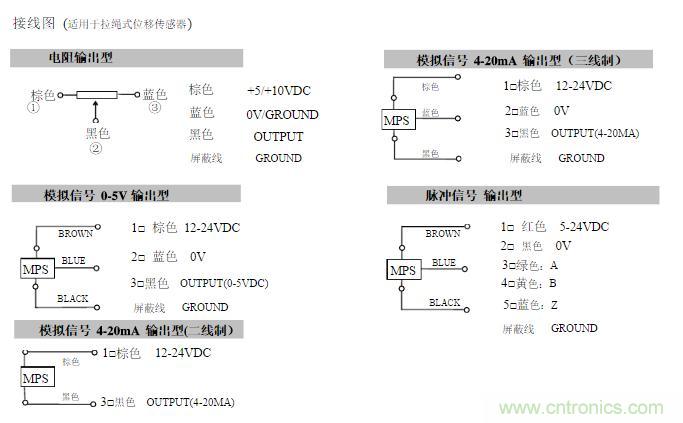

三种输出怎么接线

最常见的三种接法摆开讲：三线电压型、两线电流型、脉冲型。线色各厂家不完全一样，一定以随货说明或厂家样本为准，下面说的是通用规律。

三线电压型：V+ 接电源正，V- 接电源负并与 PLC 模拟量模块共地，信号线接模拟输入。屏蔽层只在一端接地，通常接在控制柜这头；两头都接会形成地环流，读数反而容易跳。

两线电流型：电源和信号共用两根线，串在回路里，PLC 模拟量模块串进去取电流。因为信号是电流环，线阻和干扰对它的影响比电压型小得多，走线长、变频器多的现场优先用它。

脉冲型：A、B 两路正交信号加一路 Z 相零位，接 PLC 高速计数口或运动控制卡的编码器输入，公共端要和 PLC 共地。A/B 接反了会出现计数方向反着走，调试时留意一下。

装完先过这张自检表

推荐装机当天就把下面这几项过一遍，十分钟的事，省得跑几天出问题再回头拆。

现场两个坑：斜拉偏磨和滑轮卡绳

第一个坑：用了三个月就偏磨。我们碰到过一台装在液压缸上的，第三个月绳就在出线口附近发亮、起毛。拆开看不是绳的问题，是传感器支架当初焊完没退火，应力慢慢释放把出线角带偏了几度，绳一直贴着壳口磨。处理办法是重新对中、把支架换成一体折弯件，之后就没再犯。

出线角这条判据很直接：绳与出线口轴线的夹角控制在 3° 以内。超过这个数，偏磨不是有没有的问题，是早晚的问题。

第二个坑：过滑轮不顺畅，收线越来越慢。有的场合要拐个弯才够得着，中间加滑轮过渡。滑轮直径太小、或者轴承发卡，绳经过时要多花力气，弹簧回弹带不动，收线就慢慢变滞涩，时间长了还会乱绳。处理办法是把滑轮直径放大到绳径的十几倍以上、换成转动顺畅的，并让绳从滑轮槽正中间走，别贴边。

长行程、要拐弯、多测点，分别怎么配

长行程，从几米到十几米，优先拉绳式。柔性钢丝绳不需要严格对中，本体固定在设备侧面就行，比拉杆电子尺好装得多。量程按实际行程、两端各留 3% 以上余量来定，别贴着行程选，留点余地更耐用。

要拐弯的场合靠滑轮过渡实现，但每加一个滑轮就多一个磨损点和一处回弹损失。能直拉就直拉，非拐不可也尽量少拐，拐多了收线一定不如直拉利索。

多测点走总线输出，一根 RS485 或 CANopen 线串多个节点，比每个点拉一组模拟量线省事得多，抗干扰也好。测点就一两个、机柜又在旁边，用 4-20mA 最省心，接线不需要动脑子。

常见问题

问：卷筒周长和量程是什么关系，量程是不是想做多大做多大？
答：有关系。同一个卷筒结构，量程越大绳缠的层数越多，有效缠绕直径会随之变化，所以大行程机型对卷筒和排绳机构的要求更高。量程不是随便标，先定实际行程，再按两端各留 3% 以上余量选型号，具体分档以厂家样本为准。

问：拉绳位移传感器接 PLC，选 4-20mA 还是 0-10V？
答：看距离。机柜就在旁边、线束短，0-10V 接线简单，三根线就够；走线几十米以上，或者现场变频器、焊机多、干扰大，就用 4-20mA 电流环，它抗干扰和抗线阻都比电压型强。

问：脉冲型和模拟量，什么时候必须上脉冲？
答：要计数、要测方向和速度、或者动作频率很高的时候上脉冲型。模拟量适合单纯的位置反馈；A/B 脉冲能直接给出方向和脉冲数，配高速计数口就能算速度和位移，频率高的往复工况用它更合适。

问：通电前怎么快速判断接线对不对？
答：先不通电，用万用表量电源正负之间有没有短路，确认极性没接反；再上电，手动慢慢拉绳，看读数是不是随拉出长度线性增大、松手能否回到原值。跳变、不动、反着走，先回头查接线和屏蔽接地，别急着断定传感器坏了。

问：钢丝绳断了能自己换吗？
答：可以换，但新绳的直径、材质和预紧状态要和原来一致，装好后重新做零点和满量程标定。绳径换粗会挤伤排绳机构，换细又容易跳槽，最好用厂家配套的绳，换完手动往返几次确认收放顺畅再通电。
