位移传感器总线升级：模拟量与EtherCAT怎么选

位移传感器总线升级不是越先进越好，关键看设备上有几个测点、要不要同步。一两个点的设备，0-10V 或 4-20mA 模拟量接线简单、调试快，硬上总线只会把调试成本抬上去；八个、十六个点还要在一个扫描周期里同步，那就该考虑 EtherCAT 这类总线了。EtherCAT 一根网线串多个节点，扫描周期做到微秒级；Profinet 贴合西门子 PLC 生态；RS485 慢但便宜。下面把接线规矩、接口对照和升级改造的落地做法讲清楚。

位移传感器总线升级先定一件事：几个点、要不要同步

很多客户一上来就问「哪个接口先进」，其实顺序反了。先数测点，再看要不要同步，最后才挑接口。测点少、各自独立动作的设备，模拟量完全够用，装上去当天就能跑；测点多、还要求几个轴在同一个周期里读数对齐，模拟量就吃力了。

判断线划在哪里，现场经验是五六个点。一到两个点用模拟量，接线直观、备件通用；超过五个点，或者对同步、诊断有要求，总线的优势才真正显出来。别为了「先进」去上一个自己维护不了的接口。

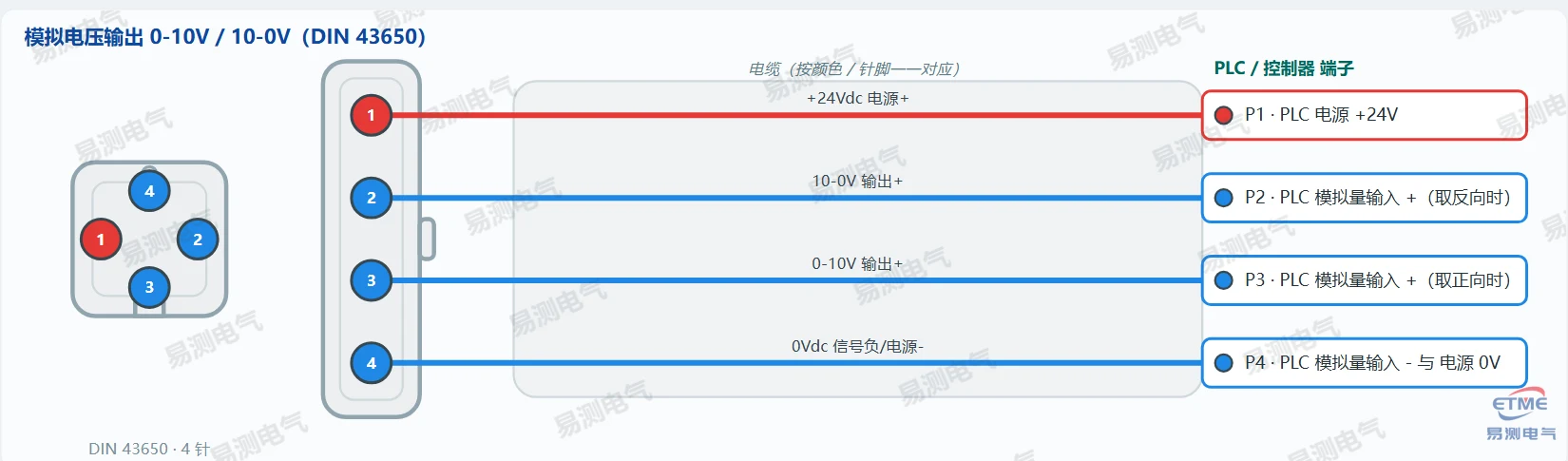

模拟量接线：0-10V 与 4-20mA 的两条规矩

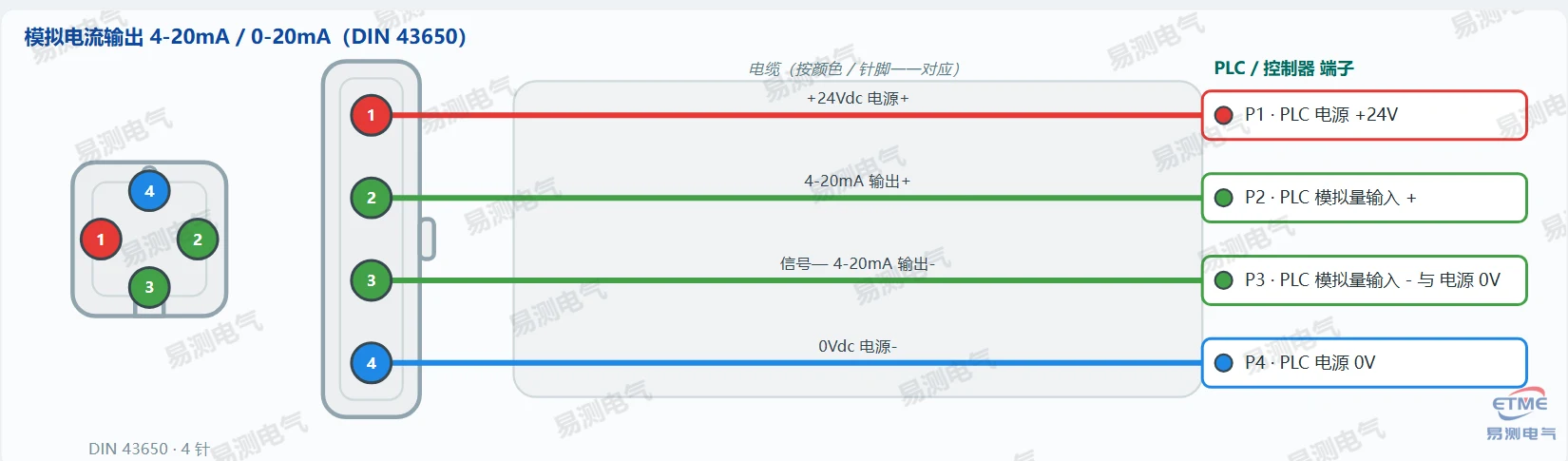

模拟量分电压型和电流型。电压型 0-10V 接线直观，缺点是怕线阻、怕干扰，线一长或者旁边有变频器，读数就容易飘。电流型 4-20mA 抗干扰强，还能靠电流低于 4mA 来判断断线，长距离和强电磁现场优先用它。

不管哪一种，信号线都要用双绞屏蔽线。规矩是屏蔽层只在机台一端接地，另一头悬空，千万别两端都接——两端都接就形成地环路，干扰反而更容易进来说明。这条比选电压还是选电流更影响现场效果。

总线真正的价值：多节点同步

总线的好处不在「线少了两根」，而在于多节点和同步。设备上有八个、十六个位移传感器要同时测，模拟量就得每个传感器一根线、占一个通道，通道不够就加扩展模块，程序里还要挨个换算。

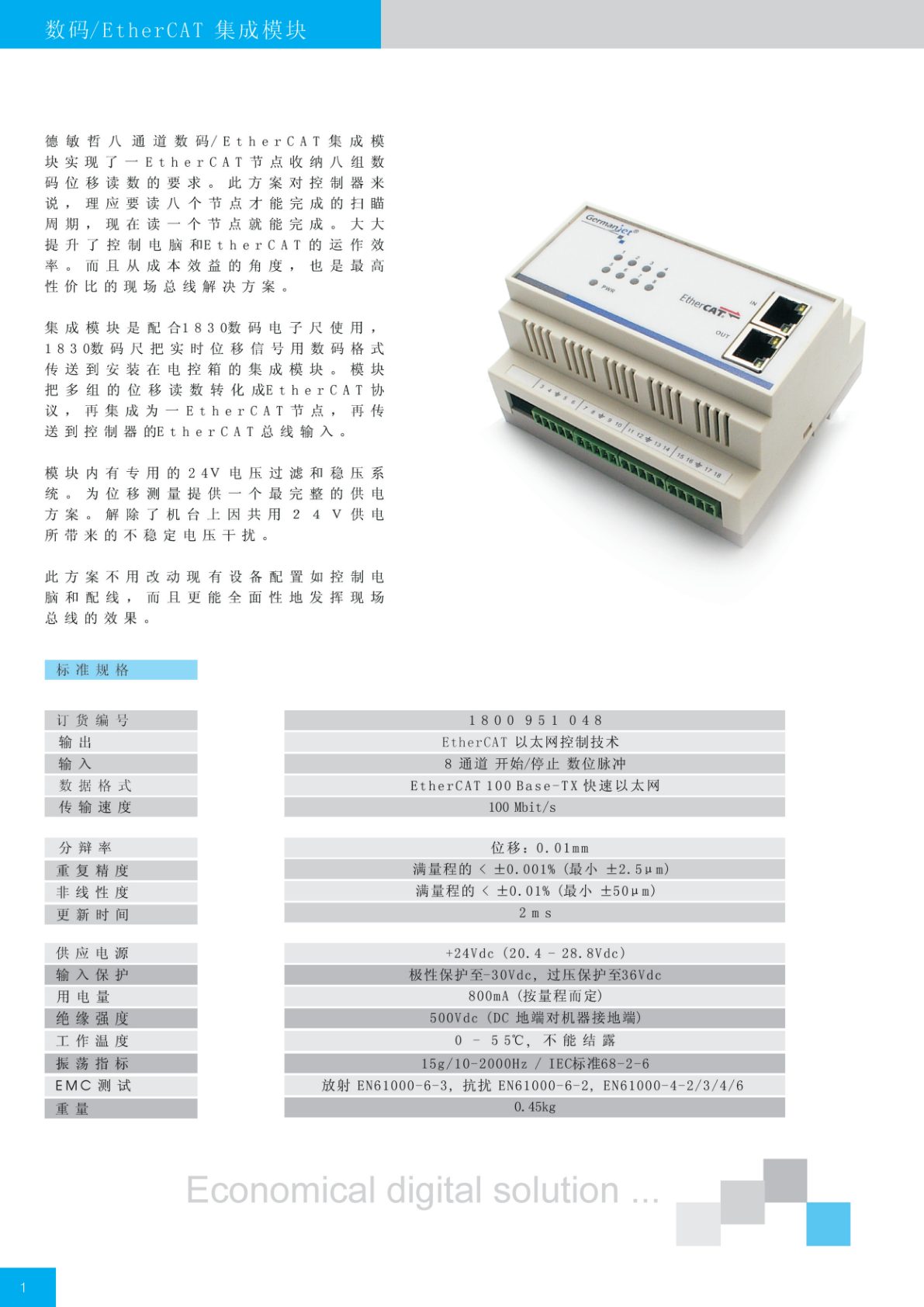

换成总线，一根网线串起多个节点，扫描周期能压到微秒级，每个传感器的诊断信息也能读回来。举个例子，德敏哲的八通道数码/EtherCAT 集成模块（订货号 1800951048，EtherCAT 100Base-TX），一个节点就能收八路数码电子尺的数据，省掉的正是通道和走线。

位移传感器总线三种接口对照

速率和节点数是硬指标，场景和注意点决定你后不后悔。

一句话：点少图省事，模拟量；点多想同步，EtherCAT；PLC 是西门子全家桶，Profinet；预算紧、旧设备将就用，RS485。

升级改造怎么落地：不改机械换接口

老设备想上总线，很多人担心要动机械。其实多数情况不用。不少磁致伸缩位移传感器和数码电子尺支持外接总线转换模块，把现有的模拟量信号或者 Start/Stop 信号转成 EtherCAT、CANopen 这类总线，机械结构、安装位置都不用改，接线反而更省。

改造顺序建议这样走：先确认主站支持哪种总线、扫描周期要求多少；再定转换模块挂在哪个位置，尽量靠近传感器，减少模拟量那段线长；最后留出调试时间，把节点地址、波特率、报文格式一项项对一遍。

现场踩过的两个坑

坑一，电压型拉了长线。现象是老设备上 0-10V 的位移传感器，线拉了十几米，读数随电机启停上下飘。原因是电压型信号在长线路上受线阻和干扰影响大。处理办法是改成 4-20mA，或者干脆在传感器旁边加总线转换模块，把模拟量那段线缩到最短。

坑二，屏蔽线两端都接地。现象是换了屏蔽线、读数还是跳。原因查出来是屏蔽层两端都接了地，形成地环路，干扰顺着环路进来。处理办法是只保留机台那一端的接地，另一端剪开悬空，跳动就平了。这个动作五分钟，比换传感器划算得多。

常见问题

问：我现在的 0-10V 老设备，能不动机械直接升级成总线吗？
答：多数可以。不少磁致伸缩位移传感器和数码电子尺支持外接总线转换模块，把现有的模拟量或 Start/Stop 信号转成 EtherCAT、CANopen，不用改机械结构，接线也更省。前提是先确认主站支持哪种总线。

问：RS485 和 EtherCAT 到底差在哪？
答：RS485 是半双工、速率低、一台一台轮询，节点多了周期就长；EtherCAT 是全双工、扫描周期微秒级、多节点同步好，适合要实时控制的多轴设备。预算和实时性要求不同，选的就不是同一条路。

问：节点少的设备上总线值不值？
答：一到两个点不太值，模拟量就能搞定，还省了组态和调试的时间。一般超过五个点，或者要求几个轴同步、需要读诊断信息时，总线的优势才明显。别为了先进硬上。

问：模拟量选 0-10V 还是 4-20mA？
答：看距离和干扰。线短、机柜内、干扰小，0-10V 够用且接线直观；线拉得长、旁边有变频器这类强干扰源，选 4-20mA，抗干扰强，还能靠电流低于 4mA 来判断断线。

问：屏蔽层到底接几端？
答：只接一端，通常在机台或 PLC 柜这侧接地，传感器那头悬空。两端都接会形成地环路，干扰反而更容易进来，现场很多「换了屏蔽线还跳」就是这么来的。

问：上总线以后还需要普通模拟量调试那套步骤吗？
答：起点还是物理层。先确认接线、共地、终端电阻这些物理条件没问题，再配节点地址、波特率和报文格式。物理层不过关，后面怎么配都白搭。
