本安防爆位移传感器选型对比：拉绳与磁致伸缩怎么选

本安防爆位移传感器选型，顺序是先定防爆型式标志，再定量程、输出与安装方式，反了就白忙。石油化工、天然气、煤化工这些易燃易爆现场，真正卡住项目的往往不是传感器本身，而是防爆级别没对上、安全栅和传感器参数两头不匹配。下面按现场经验，把本安防爆位移传感器选型最容易踩的坑一条条讲清楚。

本安防爆位移传感器先说结论：本安（i）和隔爆（d）是两回事

很多人一听到"防爆"就说我要隔爆的，其实在位移传感器这个品类，本安型（Ex i）才是主流。本安是"本质安全"，靠限制电路能量，让它不会产生足以点燃的电火花或热效应，传感器本身可以做得比较小、安装灵活；隔爆（Ex d）是把爆炸限制在壳体内，壳子厚、体积大、重量也上去了。真到本安防爆位移传感器选型对比这一步，比的就是谁能跟安全栅把参数对上、又装得进现场。位移传感器绝大多数场景用本安型就够，除非现场对机械强度有特殊要求。

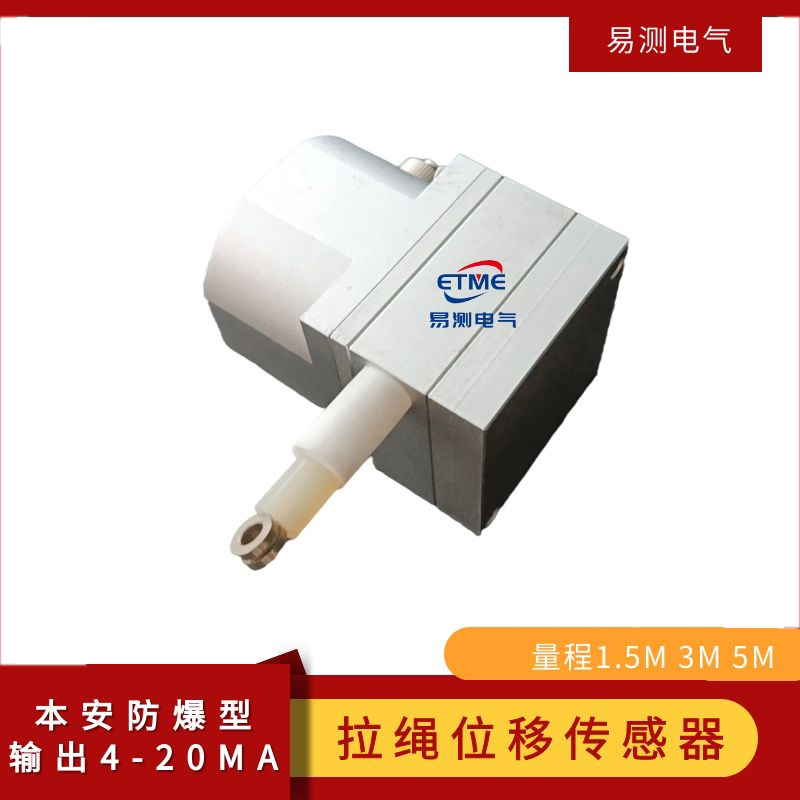

第一类：DT 本安防爆拉绳位移传感器

拉绳式适合量程长、安装空间紧凑的场合，比如料仓料位、闸门开度、设备行程测量。DT 系列本安拉绳传感器，钢丝绳通过拉线盒引出，可以弯折绕行，量程做到 1.5m、3m、5m，输出 4-20mA，配隔离式安全栅后接入安全区的 PLC/DCS。它的好处是不用对准、测量方向灵活，现场改机械结构也容易。

第二类：本安防爆磁致伸缩位移传感器

磁致伸缩适合要求高精度、寿命长、可内置油缸的场合，比如液压油缸的位置闭环、伺服控制。它没有接触式电位器的磨损问题，重复精度能到 0.01mm 级，棒式、外置式结构都能选。防爆版磁致伸缩（如 17EX 系列）同样走本安路线，适合油田、化工设备上的液压执行机构。

本安防爆位移传感器选型关键：先把防爆型式标志对上

防爆型式标志必须按现场介质和危险区域来定，这是前置条件。甲烷、丙烷这类气体按 IIC 组别选，粉尘按 IIIC；T 值（最高表面温度）要低于现场可燃物的点燃温度。这几项定不下来，后面的量程、输出都是白选。下面这张表是防爆型式标志的参数对照，选型前先对一遍。

安全栅匹配：最容易忽略的一步

本安系统不是"防爆传感器 + 普通 PLC"就行，中间必须加隔离式安全栅。安全栅把危险区的能量限制住，同时把信号隔离后送到安全区。匹配原则就四个不等式：Uo ≤ Ui、Io ≤ Ii、Co ≥ Ci、Lo ≥ Li（安全栅的输出 ≤ 传感器的输入上限，安全栅允许的电容/电感 ≥ 传感器的等效电容/电感）。参数对不上，要么验收卡住，要么系统不稳。

本安防爆位移传感器输出信号：4-20mA 最稳，现场优先

防爆现场选信号，4-20mA 比 0-10V 更抗干扰、更适合长距离传输。电流信号不受线阻和电压降影响，还能识别断线——低于 4mA 直接报警。如果现场 PLC 只收电压，就用 4-20mA 经过 250Ω 电阻转成 1-5V 再接入，别硬切 0-10V。油雾、潮湿的化工现场尤其要注意，选型时务必写清输出制式。

本安防爆位移传感器选型清单：照着这 9 项核对

下面 9 项按现场习惯排的顺序，前四项定不下来，后面几项不用看。

1. 防爆型式标志：按现场介质和区域定 Ex ia IIC T6 Ga，先定这个再谈别的。
2. 量程：拉绳 1.5M/3M/5M，磁致伸缩 50mm~6000mm，两端留 10% 余量。
3. 输出信号：4-20mA 优先，或 0-10V/RS485，写清接口制式。
4. 安全栅匹配：Uo≤Ui、Io≤Ii、Co≥Ci、Lo≥Li，四式全过。
5. 精度/重复精度：磁致伸缩 0.01mm 级，拉绳常规 0.1%FS。
6. 防护等级：化工现场建议 IP67 及以上。
7. 耐温：现场最高温度要低于 T 值（T6=85°C）。
8. 安装方式：拉绳看支架与走线，磁致伸缩看内置还是外置。
9. 适用危险区域：核对现场是 0 区、1 区还是 2 区，标志里的 Ga/Gb/Gc 要覆盖得到。

本安防爆位移传感器常见问题

问：本安型和隔爆型到底怎么选？
答：位移传感器绝大多数场合选本安型（Ex i）就够，体积小、安装灵活。只有现场对机械强度、抗冲击有特殊要求，或者周围是粗放的重型设备，才考虑隔爆（Ex d）。

问：安全栅是不是可装可不装？
答：不可以。本安系统必须由"本安传感器 + 关联设备（安全栅）+ 本安电缆"三部分成套构成，缺了安全栅，危险区的能量就限制不住，整个回路不成立。

问：拉绳和磁致伸缩在防爆现场谁更合适？
答：看量程和安装空间。量程在 5m 以内、要高精度、能内置到油缸里的，选本安磁致伸缩；量程长、空间零碎、走线要绕的，选 DT 本安拉绳更省事。

问：4-20mA 和 RS485 在防爆现场选哪个？
答：长距离、强电磁环境优先 4-20mA，抗干扰好，还能断线报警；需要多点组网、读绝对值时再考虑 RS485，但配套的本安安全栅和电缆要一起报。

问：标志里的 T6 是什么意思？
答：T6 指最高表面温度不超过 85°C，是气体组别里最严的一档。现场可燃物的点燃温度必须高于这个值，标志上的 T 值才能用。
