19系列H型数字输出磁致伸缩位移传感器

19 系列 H 型内置油缸磁致伸缩位移传感器（数字信号）

产品概述

19 系列 H 型磁致伸缩位移传感器专为油缸内置安装设计，采用非接触式磁致伸缩测量技术，可完全内置于液压缸内部，测量活塞的直线位移。产品具有耐压外管结构，安装在液压缸内时抗压强度可达 350bar / 600bar（峰值），并可选配多种环形磁石及非导磁垫片要用数字输出磁致伸缩位移传感器的话，这款H型能直接读出活塞位置，换上不同环形磁石就能适应各种缸径。，以适应不同油缸和安装环境。

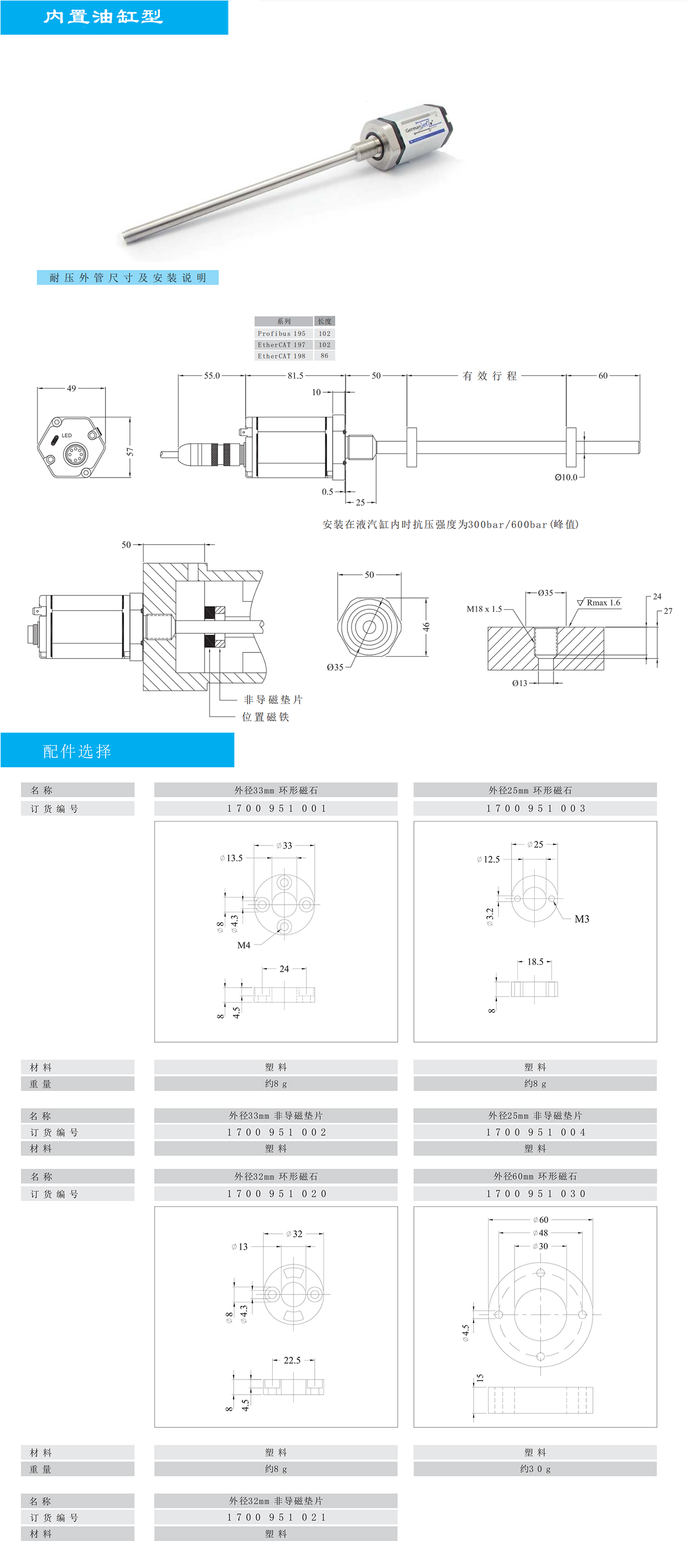

安装与配件

产品尺寸图及安装说明显示，H 型传感器通过螺纹或法兰固定在油缸端部，测杆伸入油缸内部，磁环随活塞移动。安装时需保证测杆与活塞运动方向同轴，磁环与测杆保持合理间隙。配件选择包括外径 33mm、25mm、60mm 等不同规格的环形磁石，以及非导磁垫片；材质多为塑料，质量约 8g 至 60g 不等，具体选型需根据油缸活塞结构确定。

通用技术参数

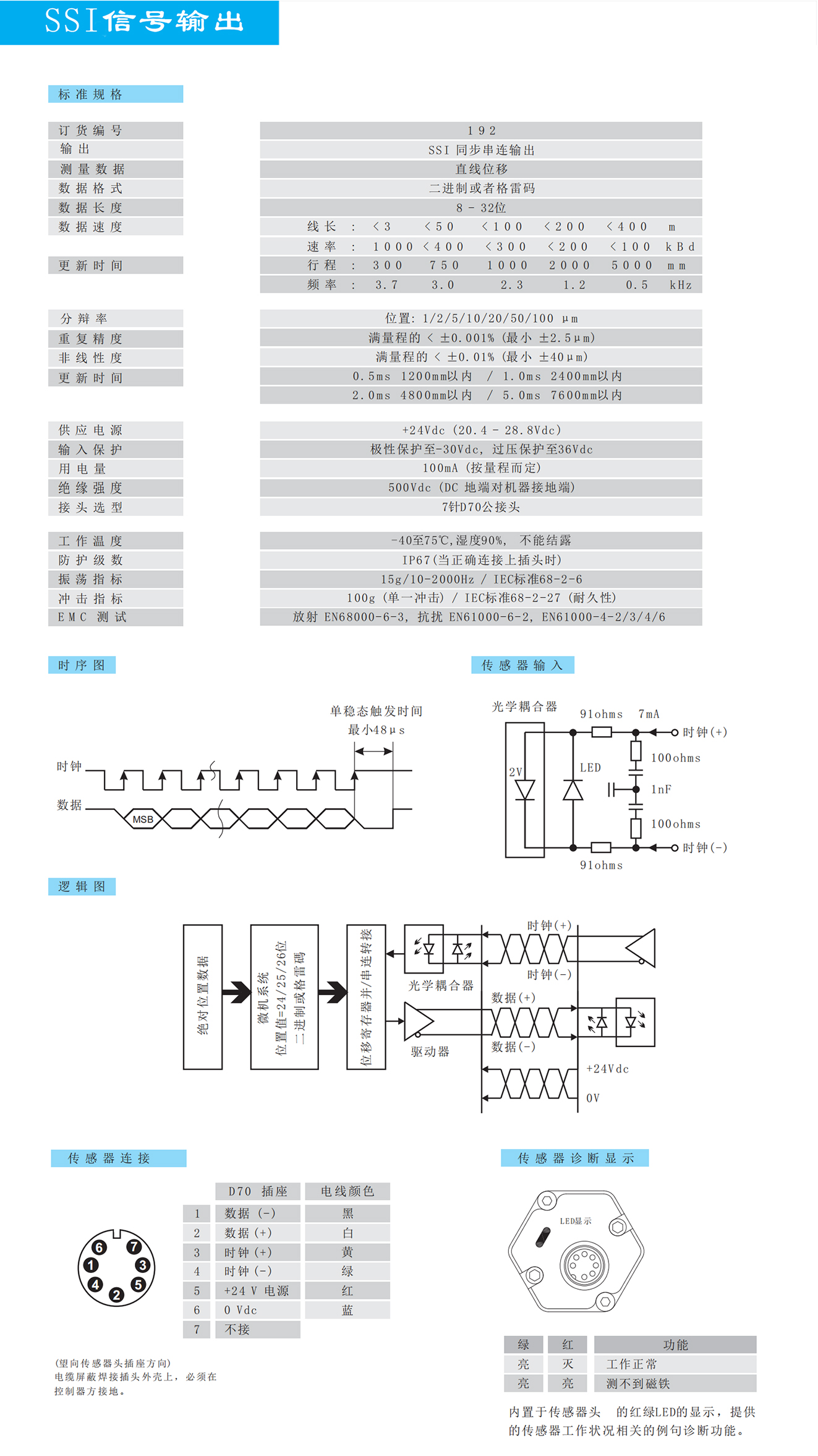

SSI 信号输出

可选 SSI 同步串行输出，数据格式为二进制码或格雷码，数据长度 8～32 位。

分辨率可选 1/2/5/10/20/50/100μm。数据速度根据电缆长度变化：线长 <3m 时可达 1000kBd，<50m 时 400kBd，<100m 时 300kBd，<200m 时 200kBd，<400m 时 100kBd。更新时间与量程相关：0.5ms（1200mm 以内）、1.0ms（2400mm 以内）、2.0ms（4800mm 以内）、5.0ms（7600mm 以内）。7 针 D70 公接头连接，内置红绿 LED 诊断显示。

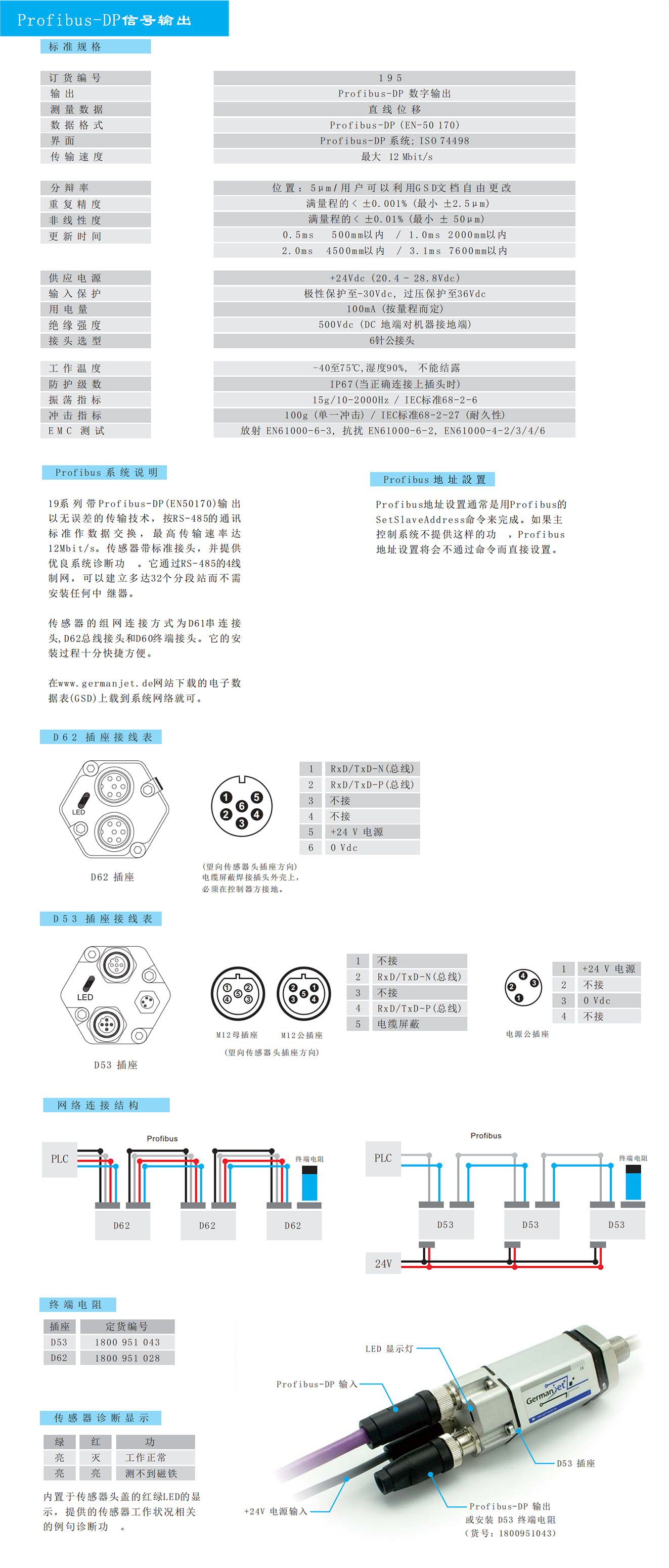

Profibus-DP 信号输出

可选 Profibus-DP 数字输出，订货编号 195。传输速度最大 12Mbit/s，按 RS-485 通讯标准进行数据交换，最高传输速率 12MBit/s。传感器采用标准接头，提供优良的系统诊断功能。组网连接方式包括 D61 单连接头和 D62 总线连接头，支持通过 KS-185 终端电阻实现网络连接，安装过程简便。

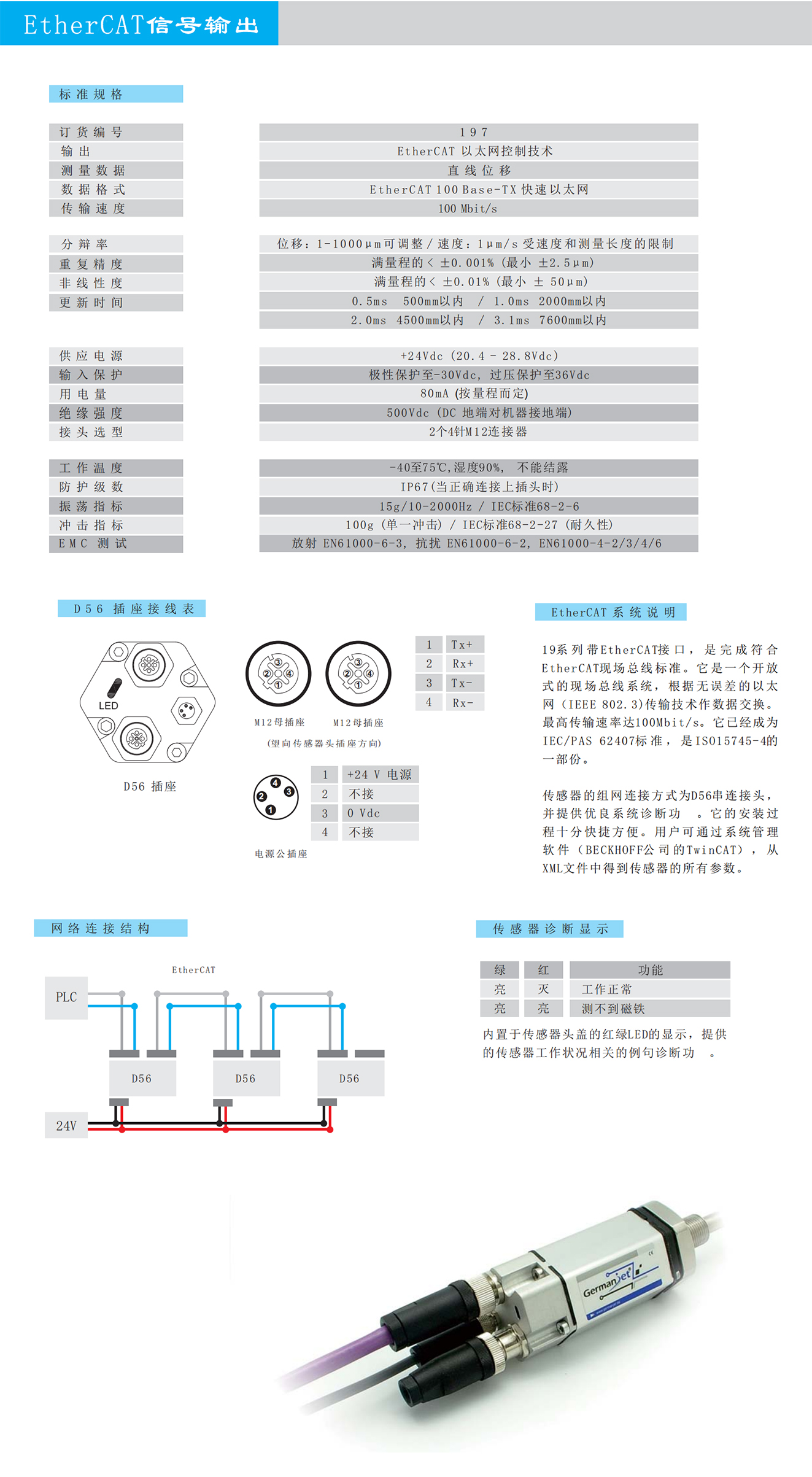

EtherCAT 信号输出

可选 EtherCAT 接口，订货编号 197。基于符合 IEEE 802.3 的以太网传输技术，传输速度 100 Mbit/s。数据格式为 EtherCAT 100 Base-TX 快速以太网。19 系列带 EtherCAT 接口的传感器符合 IEC/PAS 62407 标准，是 ISO15745-4 的一部份。组网连接采用 D56 串连接头，提供系统诊断功能，可通过 Beckhoff TwinCAT 等系统管理软件从 XML 文件中获取所有参数。

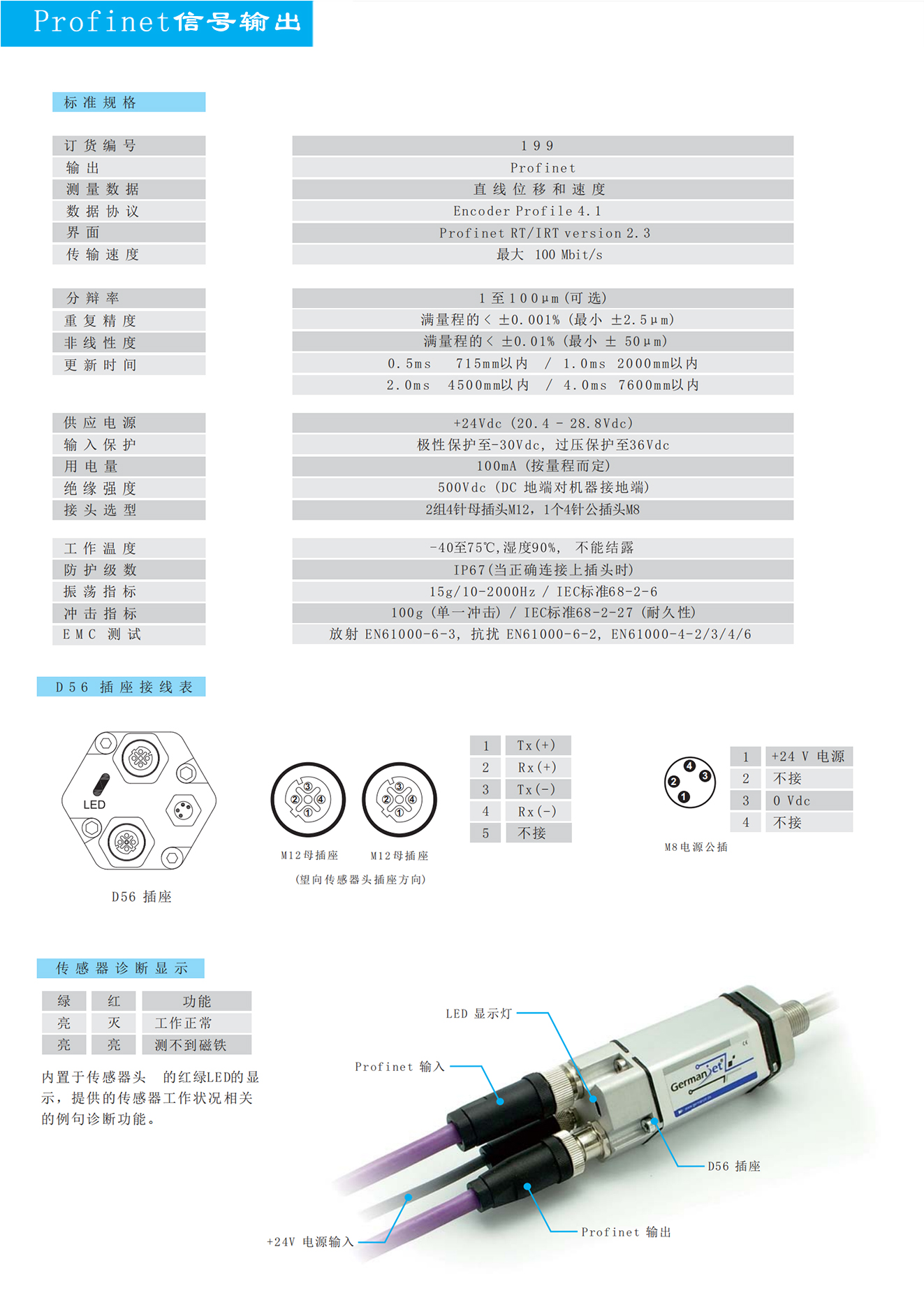

Profinet 信号输出

可选 Profinet 输出，订货编号 199。采用 Profinet RT/IRT version 2.3 接口，Encoder Profile 4.1，传输速度最大 100 Mbit/s。可测量直线位移和速度，分辨率 1～100μm 可选。D56 插座连接，内置红绿 LED 诊断显示。

传感器诊断显示

所有数字信号输出型传感器均内置红绿 LED 状态指示灯，可直观显示传感器工作状态：绿灯亮、红灯灭表示工作正常；绿灯亮、红灯亮表示测不到磁铁。诊断显示功能有助于现场快速排查传感器与磁环配合状态。

注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。

主要特点

• 非接触式磁致伸缩测量技术，无机械磨损，使用寿命长
• H型内置油缸设计，可直接安装在液压缸内部，结构紧凑
• 耐压600bar，适用于高压液压系统，抗振动、抗冲击
• 线性精度可达±0.01%FS，重复精度±0.001%，分辨率高
• 绝对位置输出，无需定期归零，断电后位置不丢失
• 数字信号输出（SSI/Modbus RTU等），抗干扰能力强
• 工作电压DC 24V，内置电源滤波和保护电路
• 多种量程可选，特殊量程可定制，满足不同油缸行程需求

应用领域

• 液压机、注塑机、压铸机的合模、射胶、顶针油缸位置检测
• 工程机械、起重机、挖掘机的液压油缸位置反馈
• 冶金设备、轧钢机、连铸机的液压缸位置控制
• 矿山设备、采煤机、掘进机的液压系统位移测量
• 水利设备、水轮机、闸门的液压油缸位置监测

SSI 数据长度 8～32 位与分辨率怎么配

19 系列 H 型可选 SSI 同步串行输出，数据格式二进制码或格雷码，数据长度 8～32 位，分辨率可选 1/2/5/10/20/50/100μm，按需要的细分程度挑。数据速度跟电缆长度挂钩：<3m 时 1000kBd，<50m 时 400kBd，<100m 时 300kBd，<200m 时 200kBd，<400m 时 100kBd。线拉得越长，速度和位长都要往下压。

环形磁石外径与红绿 LED 诊断判读

环形磁石有外径 33mm、25mm、60mm 等规格，配非导磁垫片使用，材质多为塑料，质量约 8g 到 60g，具体按油缸活塞结构选。传感器内置红绿 LED：绿灯亮、红灯灭是工作正常；绿灯亮、红灯亮是测不到磁铁。看到红灯先查磁环装没装到位、和测杆的间隙合不合适。

数字输出磁致伸缩位移传感器SSI位长与总线选型

• 数字输出磁致伸缩位移传感器为 19 系列 H 型油缸内置结构，抗压 350bar/600bar（峰值）。
• 数字接口可选 SSI、Profibus-DP（195）、EtherCAT（197）、Profinet（199）。
• 非线性度 <±0.05% 或 <±0.01%（按订货编号），重复精度最小 ±2.5μm。
• SSI 数据长度 8～32 位，分辨率可选 1/2/5/10/20/50/100μm。
• 防护 IP67（当正确连接上插头时），工作温度 -40℃~+75℃，湿度 90%RH 不能结露。
