CKD电磁阀3PA系列
CKD 3PA直动式三通电磁阀紧凑大流量低功耗，响应时间20毫秒以下，适用缸径16至40毫米。直动式结构无需先导气源即插即用，响应时间快，适合单作用气缸与吹气控制回路。
CKD 3PA直动式三通电磁阀紧凑大流量低功耗，响应时间20毫秒以下，适用缸径16至40毫米。直动式结构无需先导气源即插即用，响应时间快，适合单作用气缸与吹气控制回路。
产品概述
CKD 3PA 系列为直动式 3 通电磁阀（Selex 阀），采用单体阀直接配管形式，是自动化设备气路控制中常用的基础元件。产品体积小、重量轻，可在控制台与设备内部密集布置。3P 系列在压力平衡式截止阀结构作用下，不会受到使用压力的影响，因此可实现低功耗、大流量的性能；气口 1、2、3 均可从任意配管气口加压，阀杆组件的阀座与密封圈密封直径相同，可通过贯通孔消除各气口压力差，在 ON、OFF 时均保持压力平衡。
产品特点
- 节省空间：紧凑型结构，适合狭小安装环境
- 大流量：在小阀体下实现较大有效流通能力，满足气缸等执行元件需求
- 低功耗：低功耗线圈，适合长时间通电工作
- 响应快：响应时间在 20 ms 以下，适合高频动作
- 多种位数 / 通数 / 电压可选，适应性强
- 无需给油，维护简便

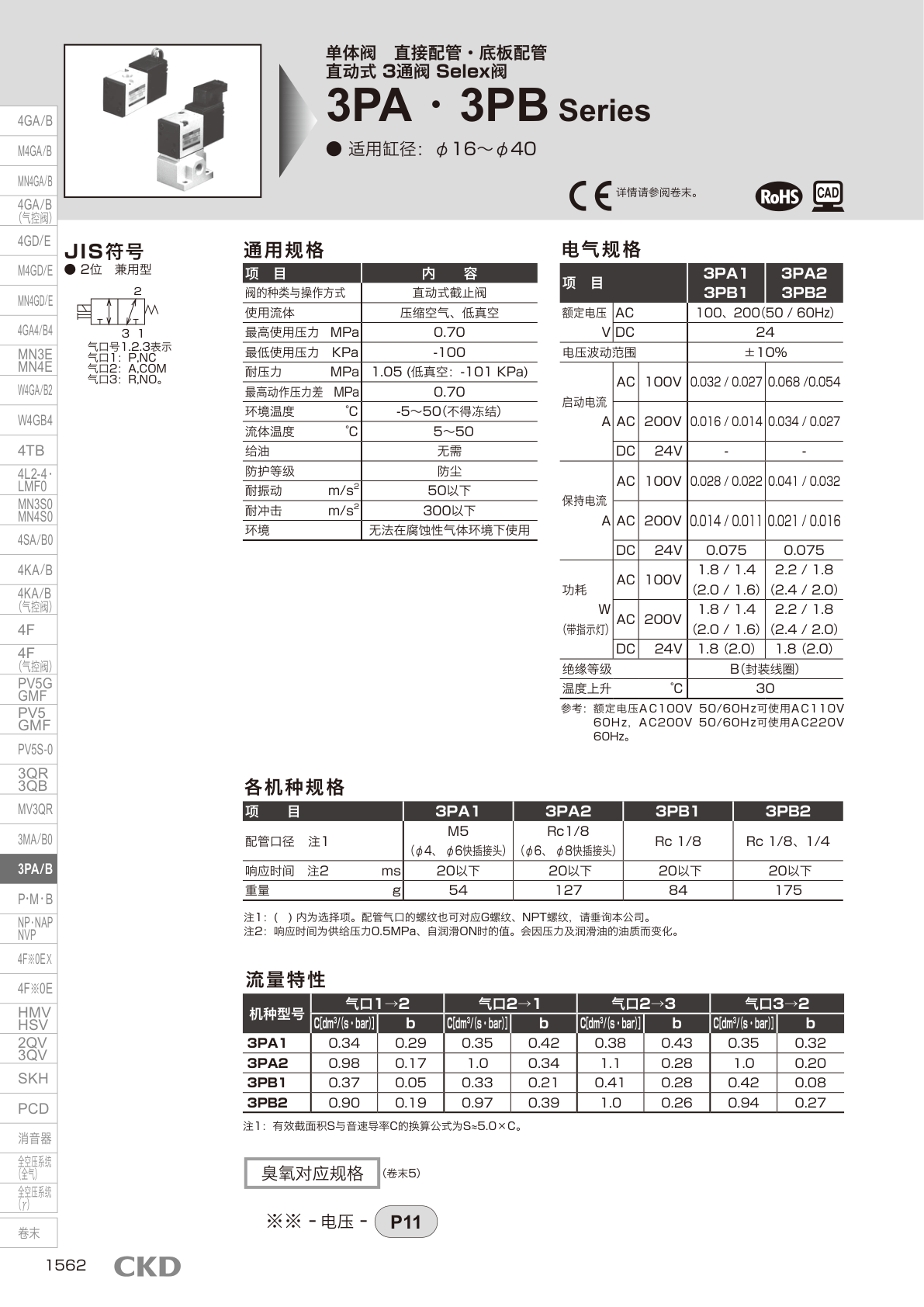

技术规格
| 项目 | 3PA1 | 3PA2 |
|---|---|---|
| 阀的种类与操作方式 | 直动式截止阀（2 位单电控） | |
| 使用流体 | 压缩空气、低真空 | |
| 最高使用压力 MPa | 0.70 | |
| 最低使用压力 KPa | -100 | |
| 耐压力 MPa | 1.05（低真空：-101 KPa） | |
| 最高动作压力差 MPa | 0.70 | |
| 环境温度 ℃ | -5～50（不得冻结） | |
| 流体温度 ℃ | 5～50 | |
| 给油 | 无需 | |
| 防护等级 | 防尘 | |
| 耐振动 m/s² | 50 以下 | |
| 耐冲击 m/s² | 300 以下 | |
| 配管口径 | M5（φ4、φ6 快插接头） | Rc 1/8（φ6、φ8 快插接头） |
| 响应时间 ms | 20 以下 | 20 以下 |
| 重量 g | 54 | 127 |
电气规格
| 项目 | 3PA1 | 3PA2 |
|---|---|---|
| 额定电压 | AC100V / AC200V（50/60Hz）、DC24V | |
| 电压波动范围 | ±10% | |
| 启动电流 A（AC100V） | 0.032 | 0.068 |
| 保持电流 A（AC100V） | 0.028 | 0.041 |
| 保持电流 A（DC24V） | 0.075 | 0.075 |
| 功耗 W（AC100V，带指示灯） | 1.8（2.0） | 2.2（2.4） |
| 功耗 W（DC24V，带指示灯） | 1.8（2.0） | 1.8（2.0） |
| 绝缘等级 | B（封装线圈） | |
| 温度上升 ℃ | 30 |
参考：额定电压 AC100V 50/60Hz 可使用 AC110V 60Hz，AC200V 50/60Hz 可使用 AC220V 60Hz。

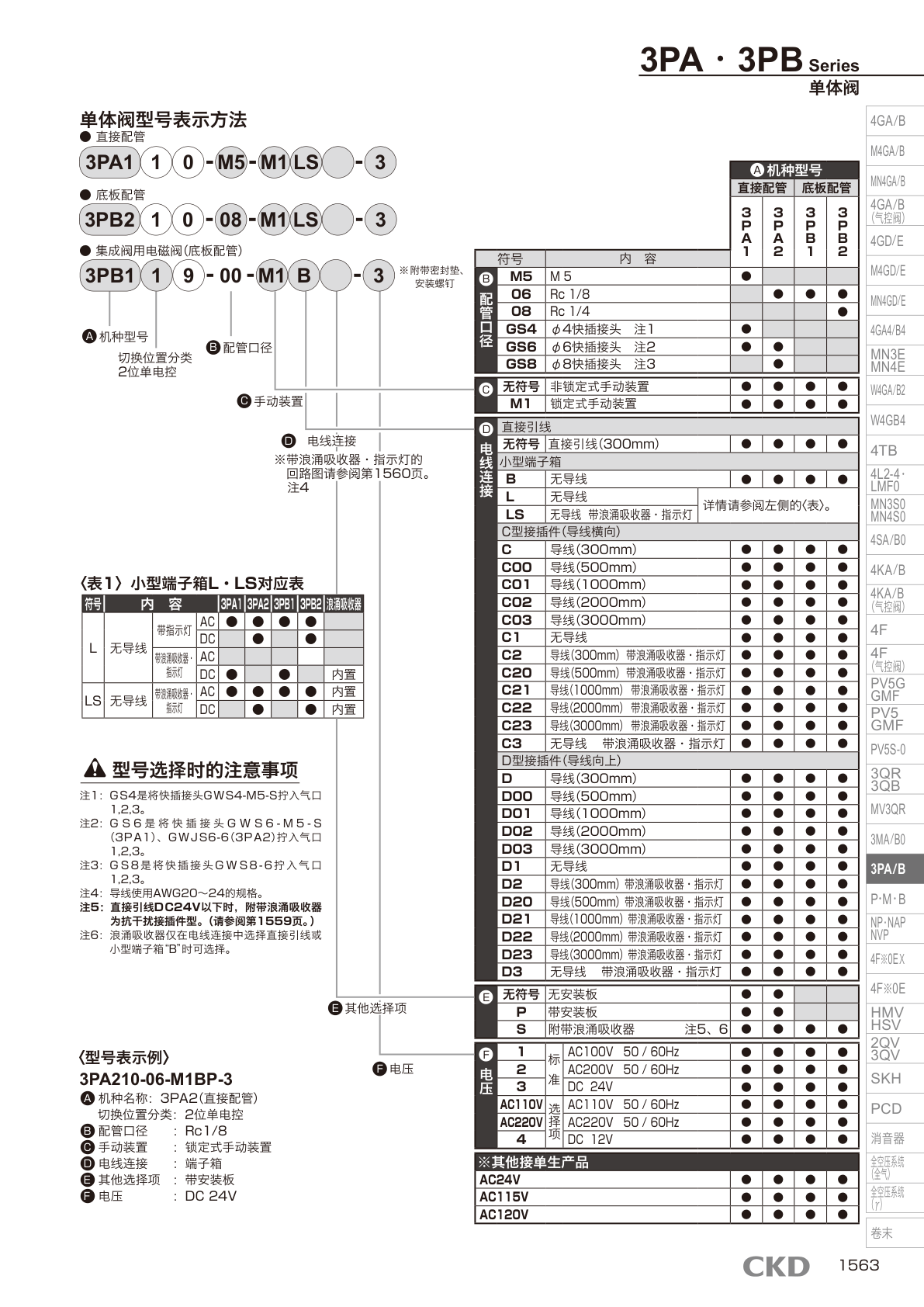

型号表示方法
以 3PA210-06-M1BP-3 为例：
| 代号 | 含义 | 可选内容 |
|---|---|---|
| A 机种名称 | 3PA2（直接配管） | 3PA1 / 3PA2 / 3PB1 / 3PB2 |
| B 配管口径 | Rc 1/8 | M5、06(Rc1/8)、08(Rc1/4)、GS4、GS6、GS8（快插接头） |
| C 手动装置 | 锁定式手动装置（M1） | 无符号（非锁定式）/ M1（锁定式） |
| D 电线连接 | 端子箱（B） | 无符号（直接引线 300mm）、B、L、LS、C/C00～C03、C1～C3、D/D00～D03、D1～D3 |
| E 其他选择项 | 带安装板（P） | 无符号（无安装板）、P（带安装板）、S（附带浪涌吸收器） |
| F 电压 | DC24V（3） | 1(AC100V)、2(AC200V)、3(DC24V)、AC110V、AC220V、4(DC12V)、AC24V、AC115V、AC120V |
流量特性
| 机种 | 气口 1→2 | 气口 2→1 | 气口 2→3 | 气口 3→2 |
|---|---|---|---|---|
| 3PA1（C [dm³/(s·bar)]，b） | 0.34 / 0.29 | 0.35 / 0.42 | 0.38 / 0.43 | 0.35 / 0.32 |
| 3PA2（C [dm³/(s·bar)]，b） | 0.98 / 0.17 | 1.0 / 0.34 | 1.1 / 0.28 | 1.0 / 0.20 |
注：有效截面积 S 与音速导率 C 的换算公式为 S≈5.0×C。气口定义：气口 1 为 P（NC），气口 2 为 A（COM），气口 3 为 R（NO）。

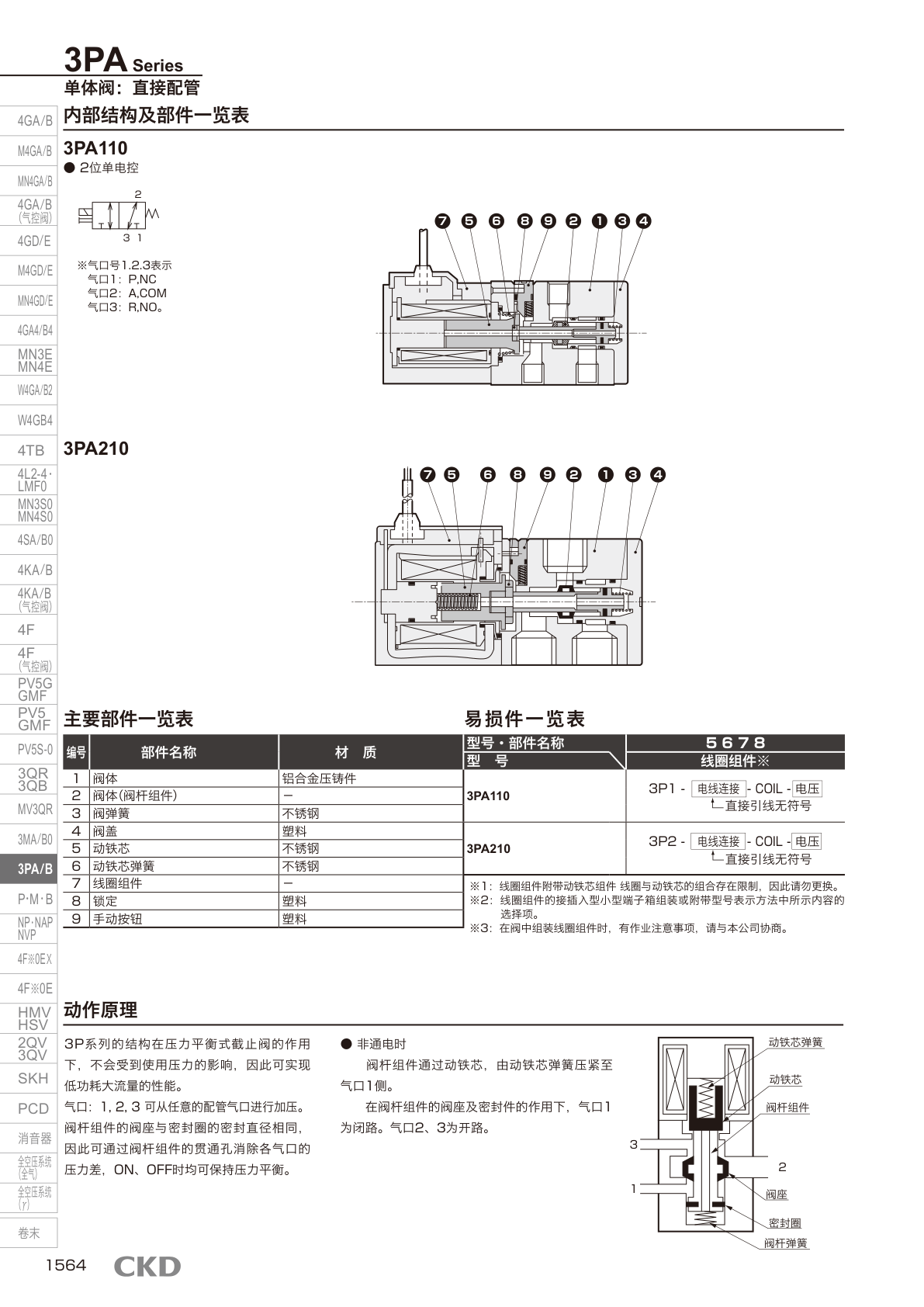

动作原理
非通电时：阀杆组件通过动铁芯，由动铁芯弹簧压紧至气口 1 侧；在阀座及密封件作用下，气口 1 为闭路，气口 2、3 为开路。
通电时：线圈通电时动铁芯被线圈侧吸附，阀杆组件通过阀杆弹簧动作，气口 1 和 2 为开路，气口 3 为闭路。
3P 系列在压力平衡式截止阀结构作用下，不会受到使用压力影响，因此可实现低功耗大流量；气口 1、2、3 均可从任意配管气口加压，阀杆组件的阀座与密封圈密封直径相同，通过贯通孔消除各气口压力差，ON、OFF 时均保持压力平衡。

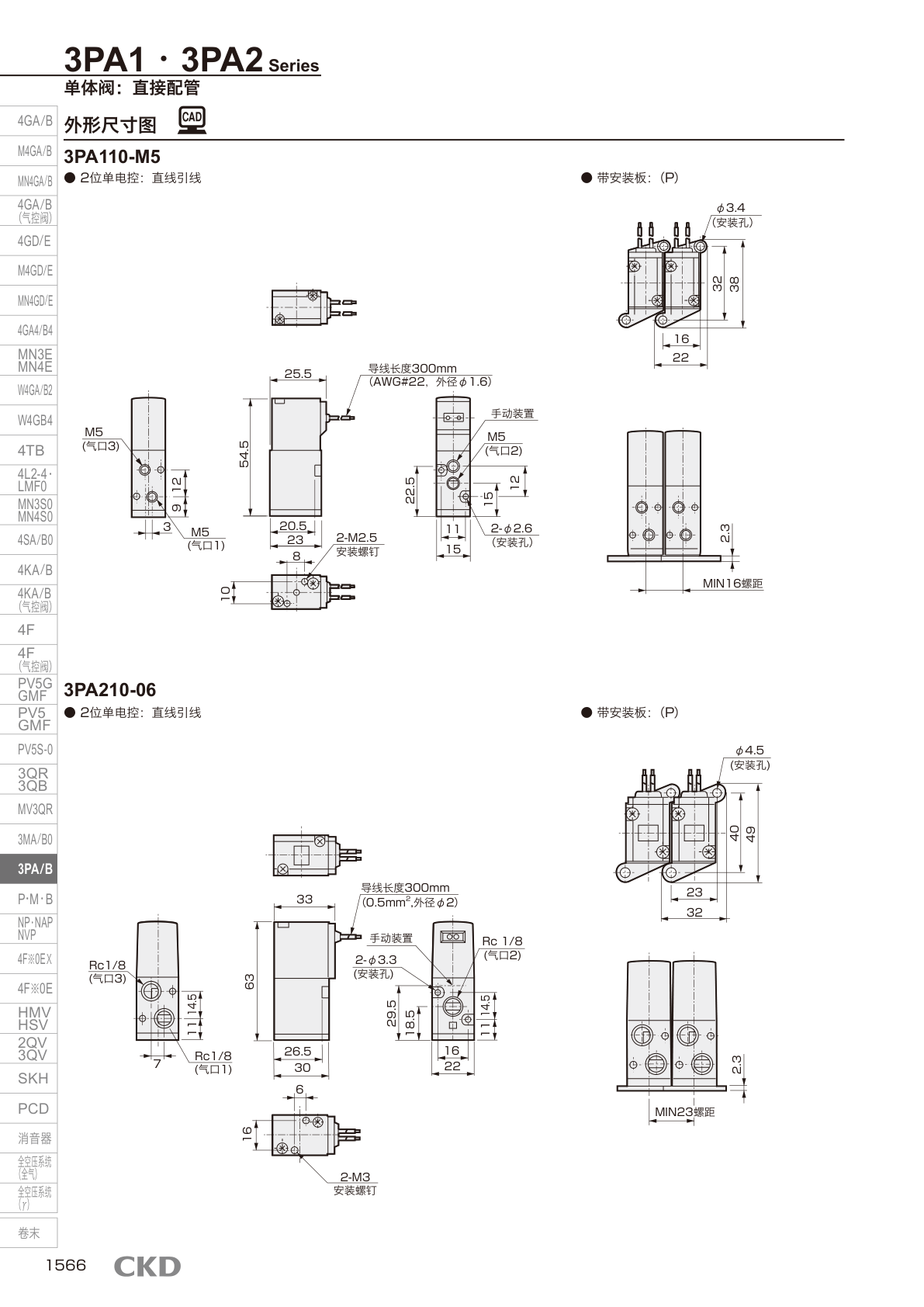

外形尺寸
外形尺寸详见上方产品资料图片（3PA110-M5 与 3PA210-06）。3PA110-M5 含安装螺钉 2-M2.5、手动装置，气口为 M5；3PA210-06 配管口径 Rc 1/8，含安装螺钉 2-M3。具体安装孔位与外形尺寸请以资料图中的标注为准。
应用领域
自动化设备、机械手与气动工具、包装与装配线、检测工位的气路控制与换向。适用于需要在有限空间内密集布置、且要求快速响应与低功耗的场合。
安装与维护注意事项
按回路程图确认位数 / 通数与电压后接线；气源应经过滤、减压与适当润滑，保持清洁干燥；长期停用或维护时检查密封与线圈状态，避免粉尘与异物进入阀体。阀体无法在腐蚀性气体环境下使用。
防护等级说明
本阀防护等级为防尘型，并非完全防水结构，应避免淋水或浸水；在多粉尘、油雾环境中，建议配合气源处理元件（过滤器、减压阀、油雾器）使用，以延长元件寿命与可靠性。
气动系统选型与配套建议
在气动与流体控制系统中，建议为阀与执行元件配套气源处理三连件（过滤器、减压阀、油雾器），保证气源清洁干燥；根据所需流量与响应速度选择阀的通径与系列，并结合负载与行程确定配管口径与导向形式。合理的选型与规范的安装维护，可显著提升系统稳定性与元件寿命。
3PA 直动式阀的压力平衡与低真空用法
3PA 用压力平衡式截止阀结构，气口 1、2、3 都能从任意配管气口加压，阀杆组件的阀座与密封圈密封直径相同，靠贯通孔把各气口压力差消掉，所以 ON、OFF 都保持平衡，最高动作压力差可以做到 0.70MPa。最低使用压力标到 -100KPa，配低真空回路不用再另串真空阀。耐压力 1.05MPa，低真空侧 -101KPa，接管前把回路的工作压力与真空度对一遍。
3PA 型号代码与线圈电压的读法
以 3PA210-06-M1BP-3 为例，机种在 3PA1、3PA2、3PB1、3PB2 里选，配管口径分 M5 与 06（Rc1/8）、08（Rc1/4）、GS 系列快插；M1 表示锁定式手动装置；B 代表端子箱接法；P 是带安装板；最后一位电压 1=AC100V、2=AC200V、3=DC24V。线圈功耗 3PA1 约 1.8W、3PA2 约 2.2W（AC100V）。
CKD电磁阀3PA系列直动式结构与低真空回路选型
- CKD电磁阀3PA系列是直动式，不用先导气源，最低使用压力可到 -100KPa 做低真空。
- 配管口径分 M5 与 Rc1/8 两档，3PA1 重 54g、3PA2 重 127g，密排布置先算空间。
- 响应时间在 20ms 以下，配单作用气缸与吹气回路动作干脆。
- 额定电压 AC100V / AC200V 或 DC24V，电压波动范围 ±10%，超了吸合就不稳。
- 无需给油，气源过滤、减压后接入即可；阀体不能用在腐蚀性气体环境。
CKD电磁阀3PA系列多用在机械手、气动工具和检测工位，把回路位数、配管口径与线圈电压报过来，型号直接对上。易测电气位移传感器工程师欢迎您的咨询。
常见问题
CKD 3PA 是直动式三通电磁阀（Selex 阀），采用单体阀直接配管，体积小、重量轻，可以在控制台和设备内部密集布置。
它用的是压力平衡式截止阀结构：气口 1、2、3 都可以从任意气口加压，阀杆组件两侧的阀座与密封圈密封直径相同，压力差被贯通孔抵消，所以切换动作不受使用压力影响，功耗低而流量大，响应时间在 20 ms 以下。
3PA 无需给油，维护简便，位数、通数与线圈电压有多种可选。
一是真空与吹气控制：靠阀切换真空发生器的吸附和破真空动作，用在机械手吸附、包装机械吹气、分选与干燥等工位。3PA 最低使用压力可到 -100 kPa，可直接用于低真空回路。
二是单作用气缸的伸出与缩回控制（弹簧复位）。也常作为真空回路、小流量回路的开关阀使用。动作频率高、动作次数多的场合，更能体现直动式结构响应快、寿命长的优势。
驱动方式不同：直动式由电磁铁直接吸合带动阀杆换向，先导式则先打开先导阀，再利用气源压力推动主阀芯。
由此带来两点差别：直动式零压差即可启动，低压和真空回路都能用，先导式必须有一定的最小工作压力才能换向；流通能力上，同等体积下先导式能做得更大。
所以低压、真空、小口径、频繁动作选直动式；中高压、大口径、大流量用先导式更经济。
安装前检查阀体在运输中有无损伤；气源应经过过滤，管路连接前先把管内杂质吹净，真空回路尤其要保证无杂质，避免杂质进入阀内造成漏气或卡阻。
工作压力不要超过 0.70 MPa 的额定值，环境温度控制在 -5～50 ℃ 且不得结冻。安装方向以线圈朝上或水平为宜，尽量不要朝下；直流供电注意区分正负极。
用于真空回路时注意密封性能，腐蚀性气体或特殊流体要先确认密封材质是否兼容；长期停用应关闭气源并排空阀内流体。
阀不换向：先量线圈电压和线圈电阻，再按手动按钮试动作，同时确认气源压力或真空度是否达到要求。
漏气：检查接头与阀体密封，判断是否有杂质卡在密封面。响应慢：核对气源压力、流量以及阀内是否卡阻。线圈过热：确认供电电压、是否长时间连续通电、散热条件是否足够。噪音大：检查气源压力、流速以及是否混入冷凝水。
常用规格（如 M5、Rc1/8 口径与 DC24V 等）有现货储备，特殊密封、特殊电压或特殊口径的型号交期相对较长，具体以实际询价为准。
