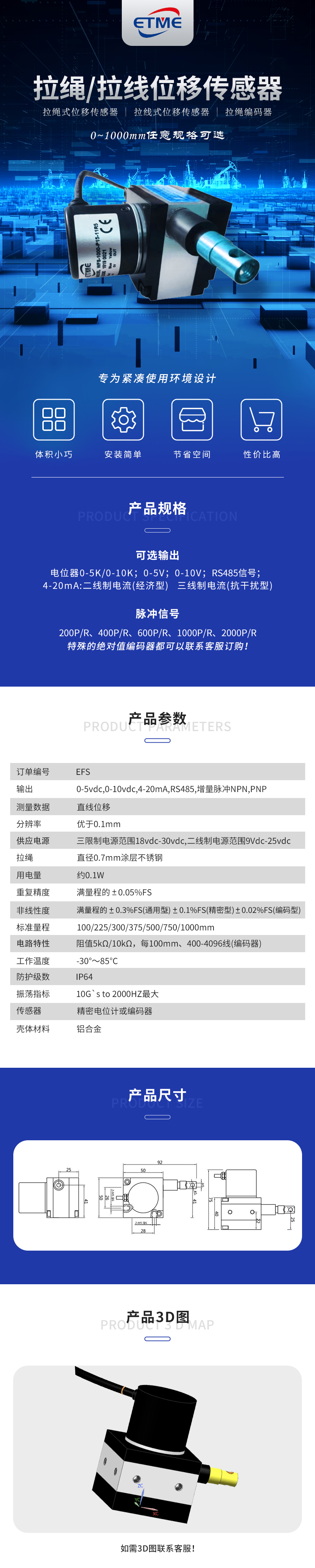

拉绳位移传感器（螺纹安装型）EFS型
EFS螺纹安装拉绳传感器紧凑经济，适合安装位置狭小场合，多种量程与电压电流脉冲RS485输出。紧凑经济适合安装位置狭小场合，多种量程与输出方式可选，按控制系统接口选型。
EFS螺纹安装拉绳传感器紧凑经济，适合安装位置狭小场合，多种量程与电压电流脉冲RS485输出。紧凑经济适合安装位置狭小场合，多种量程与输出方式可选，按控制系统接口选型。
图片补充说明
EFS 拉绳/拉线位移传感器，拉绳式位移传感器/拉线式位移传感器/拉绳编码器，0~1000mm 可选量程可选。专为紧凑使用环境设计，具有体积小巧、安装简单、节省空间、性价比高的特点。
产品规格
| 参数名称 | 参数值 |
|---|---|
| 可选输出：电位器 | 0.5K/5K/10K，0~5V，0~10V，RS485 信号 |
| 4~20mA | 二线制电流输出，三线制电流输出（抗干扰型） |
| 脉冲信号：200P/R、400P/R、600P/R、1000P/R、2000P/R | |
| 特殊绝对值信号可联系客服订制 |
产品参数
| 参数名称 | 参数值 |
|---|---|
| 订单号 | EFS |
| 输出：0~5Vdc、0~10Vdc、4~20mA、RS485、增量脉冲 | NPN/PNP |
| 分辨率：优于 | 0.1mm |
| 测量数据：直线位移 | |
| 供应电源：+24Vdc（18Vdc~30Vdc），二线制电流输出 | 9Vdc~25Vdc |
| 拉绳：直径 | 0.7mm 食品级不锈钢 |
| 非线性度：满量程的 | ±0.3%FS（通用型）、±0.1%FS（精密型）、±0.02%FS（编码器型） |
| 标准量程：100/200/300/500/750/1000mm | |
| 电路特性：阻值 | 5K/10KΩ，每 100mm，400~4096 线（编码器型） |
| 工作温度：-30℃~+85℃ | |
| 防护等级：IP54 | |
| 振动指标：10G’s | to 2000Hz 最大 |
| 传感器：精密电位计或编码器 | |
| 壳体材料：铝合金 |

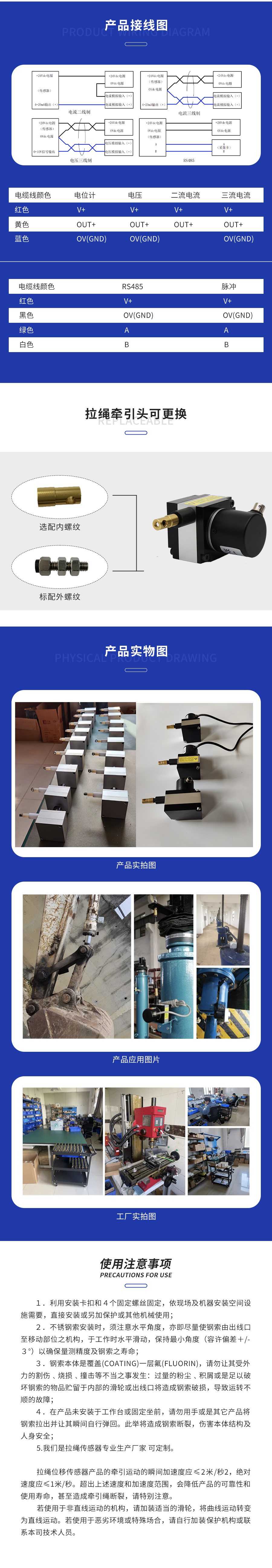

产品接线图
电位器型：红色 W1、蓝色 W2；电压型：红色 V+、黑色 V-；二线制电流：红色 IV+、黑色 IV-；三线制电流：红色 OV+、黑色 OV-、绿色 GND；RS485：红色 A+、黑色 B-；脉冲：红色 A、黑色 B。
产品尺寸与 3D 图
提供传感器安装尺寸图、产品 3D 图，如需 3D 图请联系客服。
拉绳位移传感器（螺纹安装型）EFS型 采用成熟可靠的传感技术设计，可长期稳定运行于工业现场复杂环境，为客户提供准确、连续的测量数据。
该产品结构紧凑、安装便捷，支持多种标准信号输出，可直接接入 PLC、运动控制器、数据采集系统，实现自动化设备的位置、位移或压力监测。
拉绳位移传感器（螺纹安装型）EFS型 广泛应用于工业自动化、液压机械、注塑机械、智能装备、轨道交通、工程机械、石油化工及试验设备等领域，为设备的位置控制与状态诊断提供关键数据支撑。
常见问题
EFS系列采用螺纹安装方式，传感器本体通过M30×1.5螺纹直接拧入安装孔，无需额外安装支架，安装方便快捷。适用于安装空间受限、需要快速安装的场合，如液压油缸、气缸、自动化设备等。螺纹安装结构紧凑，防护等级高，适合工业现场使用。
- 05%FS至±
- 1%FS（根据量程），重复精度±
- 005%FS，分辨率理论无限。采用进口导电塑料电位器，理论寿命500万次往复。拉绳采用不锈钢材质，直径
- 6mm，抗拉强度高。
典型应用：1.液压油缸行程检测：通过螺纹直接安装在油缸端盖，拉绳连接活塞
- 气缸位置检测：小型气缸行程测量
- 自动化设备：机械手、传送设备定位
- 包装机械：封口、裁切位置控制
- 纺织机械：张力控制、位置检测
- 木工机械：进给位置控制。特别适合安装空间受限、需要快速安装的场合。
标准输出为0-5kΩ/0-10kΩ电阻信号，可内置信号调理模块输出4-20mA、0-5V、0-10V模拟量信号，也可选择RS485数字输出。
4-20mA信号适合长距离传输（最远1000米），抗干扰能力强。供电电压DC 24V（模拟量输出型），功耗≤2W。接线采用2米PVC电缆，可定制长度。
安装注意事项：1.传感器通过M30螺纹拧入安装孔，使用螺母锁紧，安装扭矩≤10N·m
- 确保拉绳出口对准被测物体连接点，拉绳伸出方向与运动方向一致，偏角≤±3°
- 拉绳伸出长度不超过量程，避免过度拉伸损坏弹簧
- 避免拉绳与尖锐物体摩擦，防止断绳
- 拉绳端部通过挂钩或螺纹与被测物连接，确保连接牢固
- 定期检查拉绳磨损情况，发现断丝及时更换。
